2013年02月21日

USBオーディオインターフェイスキット「USBANA2704-kit」


昨年は雑誌の付録にもなって話題を振りまいたUSB-DAC。デジットでも、「USBオーディオインターフェイスキット」という名称で3種類のキットを販売中です。

その内の、USB-DACのICとしてよく使用されているIC、T.I.「PCM2704」を採用した、USBオーディオインターフェイスキットをあらためてご紹介します。

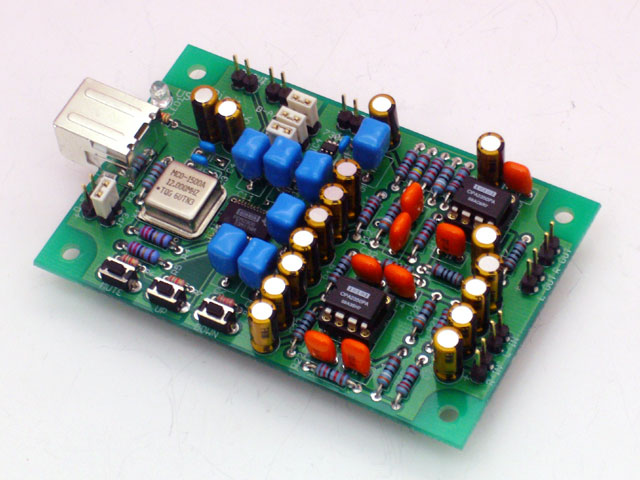

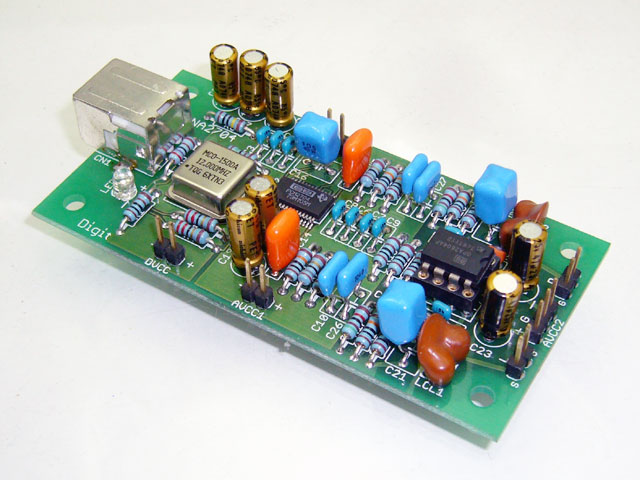

USBオーディオインターフェイスキット
「USBANA2704-kit」
販売価格:¥3,000-

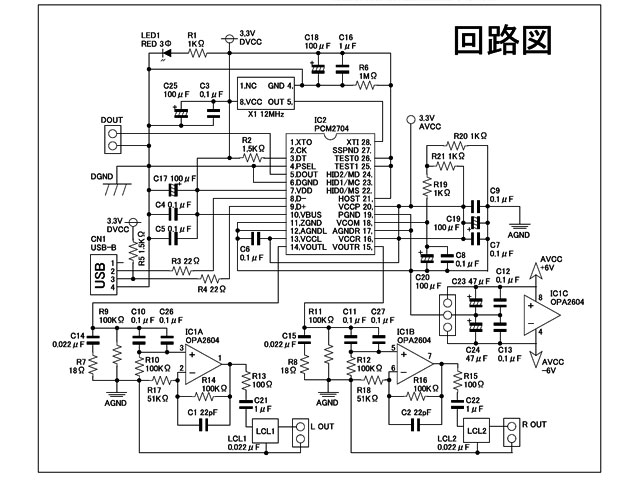

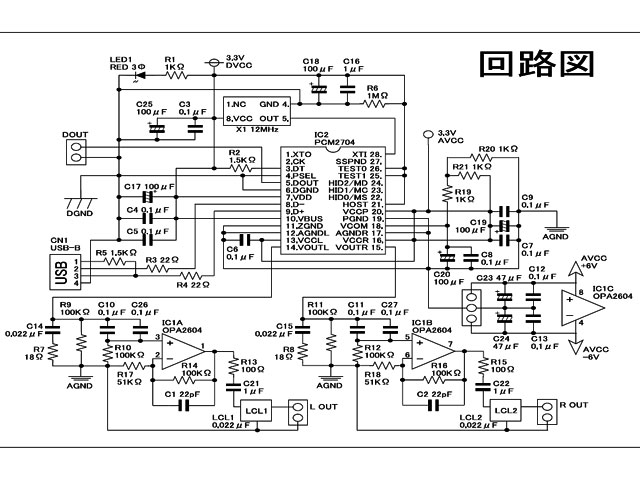

2704usbsppw2_sch






音質向上のためUSBバスパワーではなく外部電源で動作する仕様になっております。別売りオプションの外部電源キットを使用すると便利です。、パソコンの音楽データをUSBオーディオキットインターフェイスキットを介して、外部のオーディオアンプに接続して音楽を楽しめます。USBオーディオキットインターフェイスキットがあれば、パソコンを音楽プレーヤの仲間入りにできます。

いまでは、数多くのオリジナルデジタルオーディオキットを開発・販売しているデジットですが、この「USBANA2704-kit」は、デジットオリジナルのデジタルオーディオキット第1弾として発売されたメモリアルキットです。

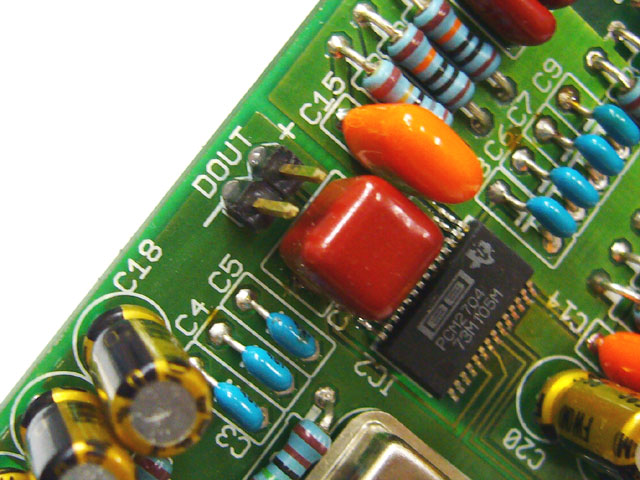

T.I. USB DAC「PCM2704」

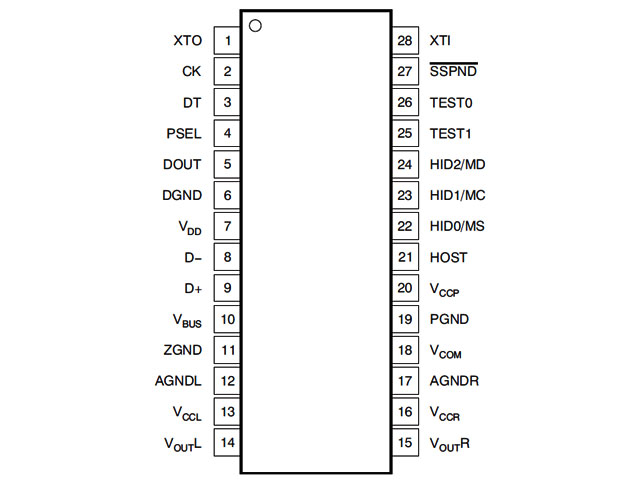

pcm2704pcm2704_pin






USBオーディオといえば「PCM2704」といわれるほどの超定番ICで、性能的にも定評があります。昨年話題になった雑誌の付録のUSB-DACや自作USB-DAC、また市販品に至るまで幅広く使用されており、充分な実績のあるICです。

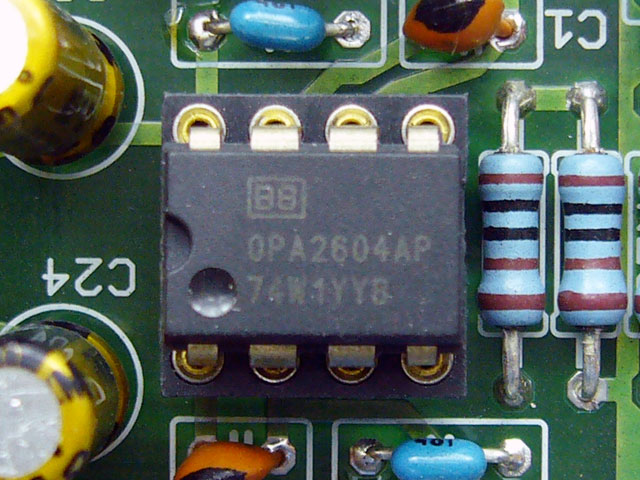

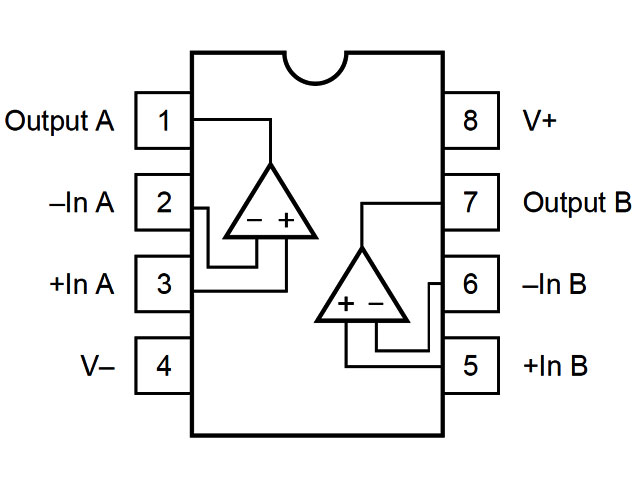

高性能オーディオ用オペアンプ「OPA2604AP」
opa2604opa2604_pin

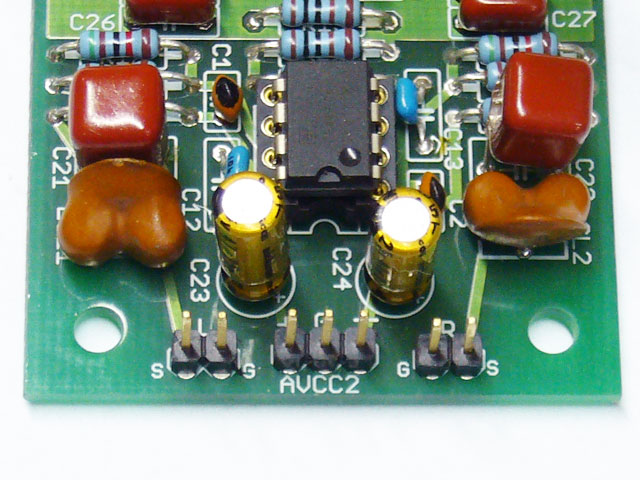

2704_anaoutアナログ(ライン)出力を設けてあり、FET入力・低歪な高性能オーディオ用オペアンプ「OPA2604AP」を採用してアナログ出力をしっかりと作りこんであります。

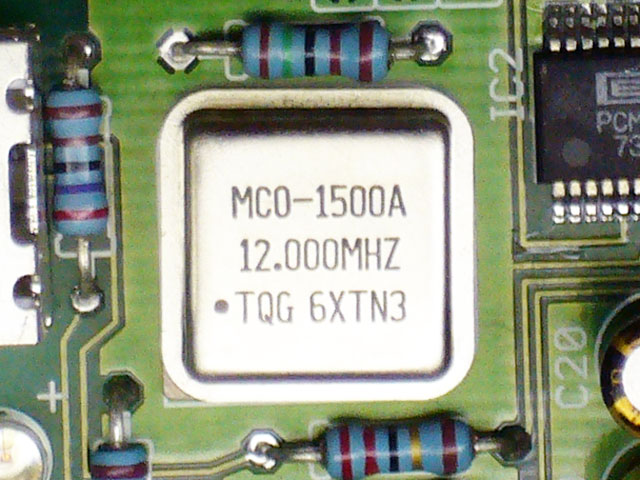

クリスタルオシレータ 12MHz

12mhzPCM2704の外部クロックにクリスタルオシレータを使用しております。

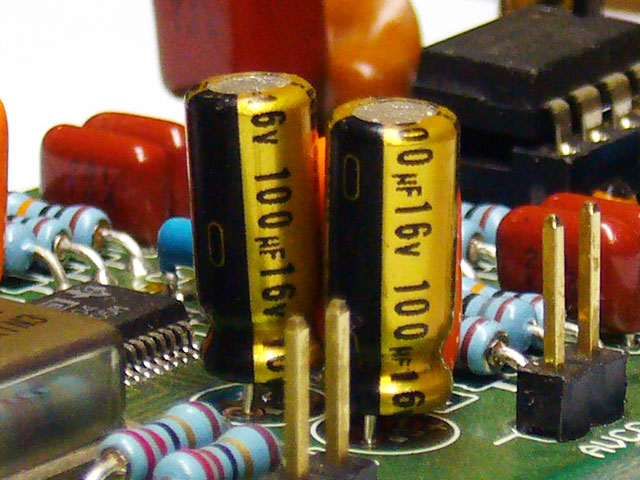

オーディオ向けコンデンサ採用
ufwecqv

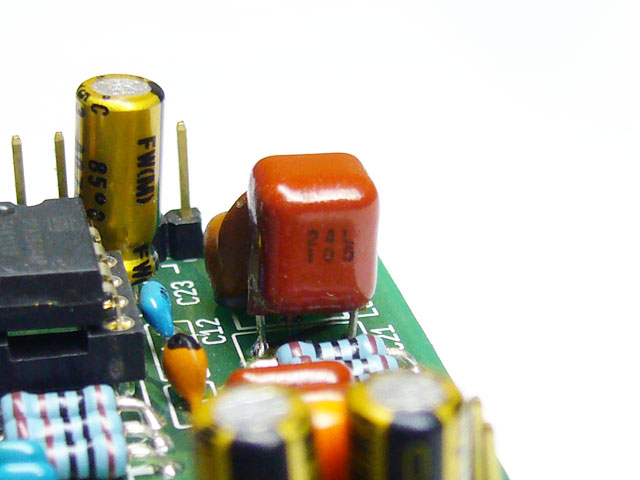

電解コンデンサはニチコンのオーディオ用電解コンデンサ「FWシリーズ」を採用、フィルムコンデンサには自作オーディオでも多用されているパナソニックの積層フィルムコンデンサ「ECQVシリーズ」を採用しております。


◆デジタル(S/PDIF)出力

2704_dout2704_dhi






USBANA2704-kitにはデジタル(S/PDIF)出力が付いています。
別売のデジットオリジナルの光・同軸インターフェイスキット(出力タイプ)を使用すれば、簡単にデジタル出力を得られますのでデジタル出力が必要な場合は、ぜひご利用ください。

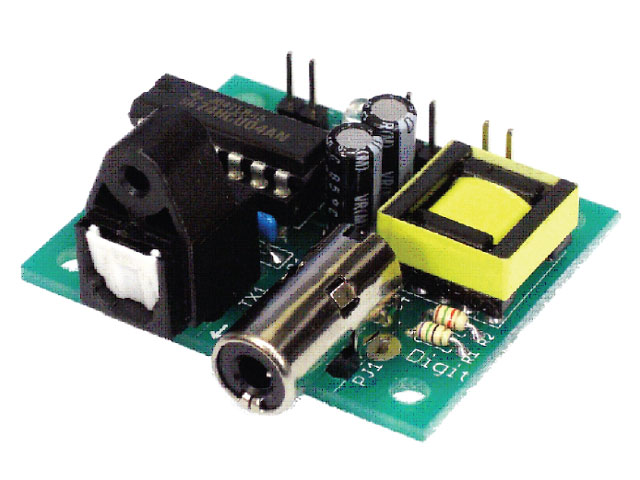

光・同軸インターフェイスキット(送信用)
DHI-B(エバーライト光コネクタ)
販売価格:¥1,260-
dhib






DHI-B-s(シャープ光コネクタ) 販売価格:¥1,000-
dhi-b-s






【USBANA2704-kit 主な仕様】
・メインIC:PCM2704
・USB接続:USB1.1以上
・出力:アナログ(ライン) / デジタル(S/PDIF)
・分解能:16bit
・サンプリング周波数:32 / 44.1 / 48kHz
※USBケーブルは付属しませんので別途ご用意ください。
USBオーディオインターフェイスキット USBANA2704kit キット説明書



USBオーディオインターフェイスキット「USBANA2704-kit」をよりハイパフォーマンスで使用するための、別売オプションで専用外部電源キットを用意しております。

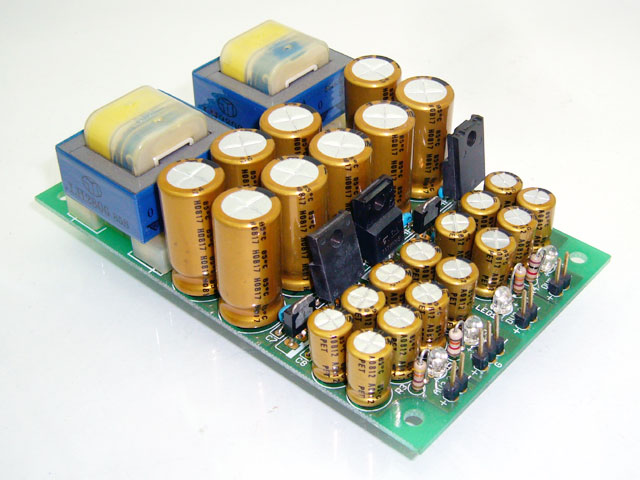

USBANA2704-kit専用外部電源キット
「USBSP-PW2」
販売価格:¥5,650-
2704denusbsppw2_sch






USBANA2704-kit専用外部電源キットは、入力AC100V、出力DC3.3V×2系統、DC±6V、DC5V×2系統のオーディオ用マルチ電源の組み立てキットです。

トランスを2個使用し、デジタル電源部(DC3.3V)とアナログ電源部(DC3.3V)を分離してUSBANA2706-kitに供給でき、USBANA2704-kitに搭載しているオペアンプの電源用にDC±6V、汎用電源としてDC5Vを2系統出力、光・同軸インターフェイスキットの電源用や電源ランプ用に使用できます。

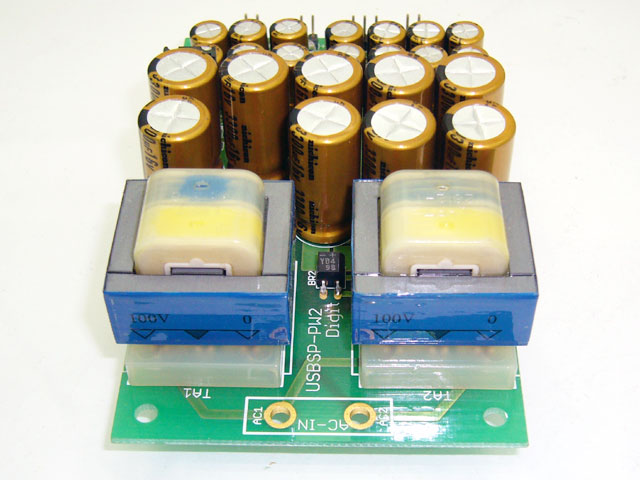

トランス2個搭載
2704den_trance出力9V86mAのトランスを2個使用し、デジタル電源部とアナログ電源部を分離しております。





オーディオ用コンデンサ
2704den_ufw電解コンデンサはニチコンのオーディオ用電解コンデンサ「FWシリーズ」をたんまり使用しております。

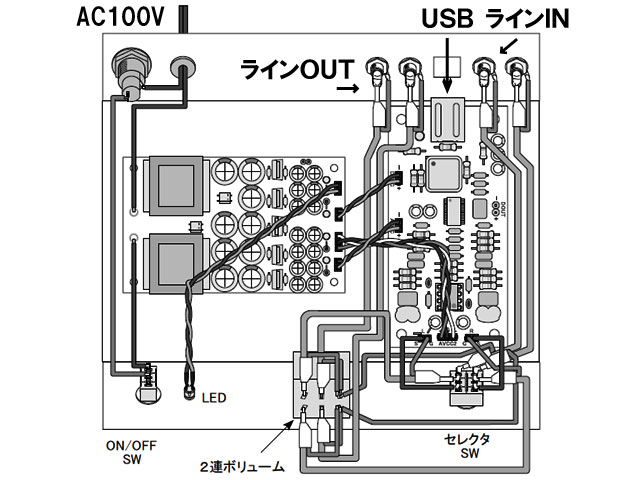

◆USBANA2704-kitとの接続
2704_den2706_pw







専用外部電源キットUSBSP-PW2は、汎用的に使用できますので、オーディオをはじめとして、いろんな用途の電源としても活用できます。

【USBSP-PW2主な使用】
・入力:AC100V
・出力:DC3.3V×2系統、DC±6.0V、DC5V×2系統
※ACコード、およびUSBANA2704-kitとの接続ケーブルが付属しておりませんので、別途お求めください。
専用外部電源キットUSBSP-PW2 キット説明書



好評販売中!
その他のデジットオリジナルUSBオーディオインターフェイスキット

USB-DOUT2706-kit 販売価格:¥3,980-

2706aメインICにPCM2706、高精度クロックによる低ジッタで高音質!オーディオシリアル信号(I2S)出力にも対応して拡張性が高いUSBオーディオインターフェイスキットの決定版。




USBANA2906-kit 販売価格:¥5,200-
usbana2906メインICにPCM2906を採用し、アナログ / デジタル出力にくわえ、アナログ / デジタル入力も実装されたUSBオーディオインターフェイスキットです。テープやレコードをパソコンデータにするなど、用途が広がります。
(詳細は、後日Blogで記事にします)

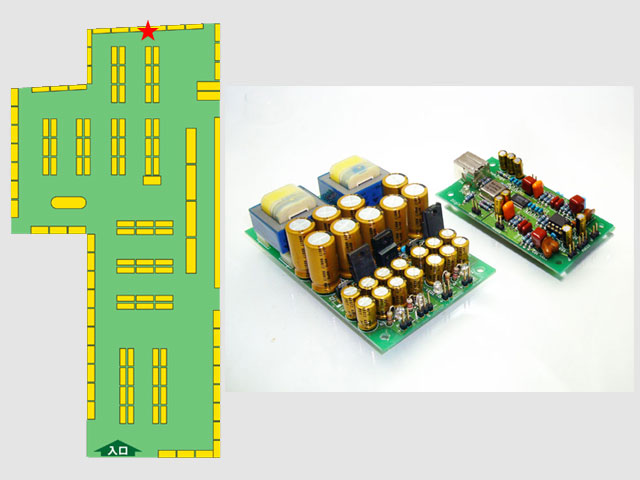

▼USBオーディオインターフェイスキット「USBANA2704-kit」と
専用電源キット「USBSP-PW2」はキット売り場にて販売中です!
2704_uriba
















共立エレショップに掲載しておりますので通販ご希望の方はご利用ください

USBオーディオI/Fキット / USBANA2704-KIT
USBオーディオI/F専用電源キット / USBSP-PW2-KIT
