2013年03月04日
表示が鮮やか！７セグ蛍光表示管のご紹介です！
7セグ蛍光表示管を3種類ご紹介いたします。
蛍光表示管は、明るく鮮やかな表示で見やすい表示機で、7セグLEDとは違った光を放ちます。今回ご紹介するのは、9桁、10桁、13桁の蛍光表示管で、いずれもダイナミック表示で点灯いたします。
9桁蛍光表示管 FIP9B8 販売価格：特価￥380-
【FIP9B8特徴】
FIP9B8は、7セグメントの9桁表示の蛍光表示管です。 文字サイズ約7.5×5.5mm、ダッシュ、コンマ、最終桁の「1/2」表示も可能です。

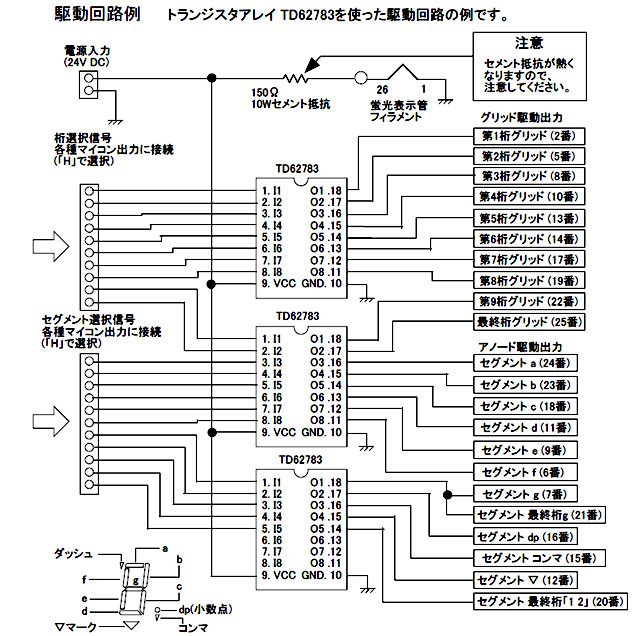

デジットオリジナルの説明書つきで、各蛍光表示管のピン配置やデータ、そしてダイナミック点灯の駆動回路例を掲載しております。
【FIP9B8 主な仕様】
・表示桁数：9桁(最終桁は「1/2」の表示が可能)
・表示方式：ダイナミック表示
・文字サイズ：幅5.5mm×高さ8mm
・※実測によるおおよそのサイズです
・外形サイズ：幅100mm×高さ24mm×厚さ8mm
・（排気管、リード線などを含みません）
・※実測によるおおよそのサイズです
動作例（実測によるおおよそのデータ）
・フィラメント電圧：約DC4V
・フィラメント電流：約DC0.085A
・セグメント・グリッド駆動電圧：約DC20V～24V
・スキャン周波数：5kHz（1桁あたり約200us）
デジットオリジナルFIP9B8説明書（PDF）
10桁蛍光表示管 FIP10B13A 販売価格：特価￥480-
【FIP10B13A特徴】
FIP10B13Aは、文字が大きくて見やすい、7セグメントの10桁表示の蛍光表示管です。コンマ、ダッシュ、▼マーク、最終桁の「1/2」表示も可能です。
デジットオリジナルの説明書つきで、各蛍光表示管のピン配置やデータ、そしてダイナミック点灯の駆動回路例を掲載しております。
【FIP10B13A 主な仕様】
・表示桁数：10桁（最終桁は「1/2」の表示が可能）
・表示方式：ダイナミック表示
・文字サイズ：幅6mm×高さ13mm
・※実測によるおおよそのサイズです
・外形サイズ：幅160mm×高さ40mm×厚さ8mm
・（排気管、リード線などを含みません）
・※実測によるおおよそのサイズです
動作例（実測によるおおよそのデータ）
・フィラメント電圧：約DC6V～6.5V
・フィラメント電流：約DC0.13A
・セグメント・グリッド駆動電圧：約DC21V～24V
・スキャン周波数：5kHz （1桁あたり200us）
デジットオリジナルFIP10B13A説明書（PDF）
13桁蛍光表示管 FIP13D10A 販売価格：特価￥480-
【FIP13D10A特徴】

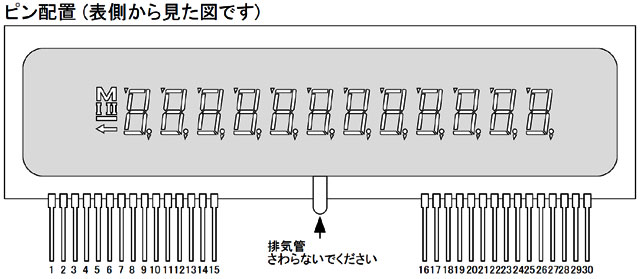

FIP13D10Aは、7セグメントの「数字12行」+「メモリー（M）」表示の計13桁表示の蛍光表示管です。文字サイズは約9×4mm、ダッシュやコンマ表示も可能です。
デジットオリジナルの説明書つきで、各蛍光表示管のピン配置やデータ、そしてダイナミック点灯の駆動回路例を掲載しております。
【FIP13D10A 主な仕様】
・表示桁数:13桁（数字12桁+「メモリー(M)」表示）
・表示方式:ダイナミック表示
・文字サイズ:幅4mm、高さ9mm
・※実測によるおおよそのサイズです
・外形サイズ:幅138mm、高さ38mm、厚さ8mm
・（排気管、リード線などを含みません）
・※実測によるおおよそのサイズです
動作例（実測によるおおよそのデータ）
・フィラメント電圧:約DC5V
・フィラメント電流:約DC0.055A
・ セグメント・グリッド駆動電圧:約DC20V～24V
・ スキャン周波数:6.5kHz（1桁あたり約150us）
デジットオリジナルFIP13D10A説明書（PDF）
▼蛍光表示管は抵抗売り場の下にて販売しております！
