2013年03月22日
オーディオにも！導電性高分子アルミニウム固体電解コンデンサ

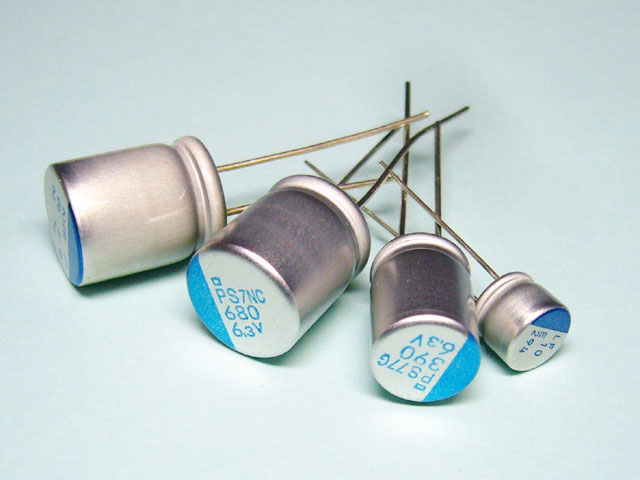

導電性高分子アルミニウム固体電解コンデンサをご紹介します。
導電性高分子アルミニウム固体電解コンデンサは、電解液を用いず”固体導電性高分子”を封入しており、電解コンデンサに比べて高寿命・高信頼性となっています。
本来はパソコンのマザーボード向けコンデンサですが、105℃品かつ高性能なので自作オーディオに使用される方も多くおられます。
◆「ハイエンドヘッドホンアンプキット・ポータブル化作戦！」でも使用
デジットのスタッフでもある製作者の”好み”で導電性高分子アルミニウム固体電解コンデンサを使用しております。詳しくはBlog記事をご覧ください。
Blog記事：ハイエンドヘッドホンアンプキット・ポータブル化作戦！
デジットでは日本ケミコン製とニチコン製の2種類を取り扱いしております。
【2.5V耐圧 静電容量】
（日本ケミコン PSシリーズ）
680uF サイズ：8×11.5mm 販売価格：￥120-
1500uF サイズ：Φ10×12.5mm 販売価格：￥220-
【4V耐圧 静電容量】
（日本ケミコン PSシリーズ）
560uF サイズ：Φ8×11.5mm 販売価格：￥120-
820uF サイズ：Φ10×12.5mm～Φ18×40mm 販売価格：￥200-
【6.3V耐圧 静電容量】
（日本ケミコン PSシリーズ）
390uF サイズ：Φ8×11.5mm 販売価格：￥120-
680uF サイズ：Φ10×12.5mm 販売価格：￥200-
【10V耐圧 静電容量】
（日本ケミコン PSシリーズ）
270uF サイズ：Φ8×11.5mm 販売価格：￥120-
470uF サイズ：Φ10×12.5mm 販売価格：￥200-
【16V耐圧 静電容量】
（日本ケミコン PSシリーズ）
180uF サイズ：Φ8×11.5mm 販売価格：￥120-
330uF サイズ：Φ10×12.5mm 販売価格：￥200-
（ニチコン LFシリーズ）
100uF サイズ：Φ6.3×10.5mm 販売価格：￥90-
180uF サイズ：Φ8×12mm 販売価格：￥100-
270uF サイズ：Φ8×12mm 販売価格：￥110-
470uF サイズ：Φ10×13mm 販売価格：￥130-
【20V耐圧 静電容量】
（日本ケミコン PSシリーズ）
100uF サイズ：Φ8×11.5mm 販売価格：￥120-
150uF サイズ：Φ10×12.5mm 販売価格：￥200-
【25V耐圧 静電容量】
（日本ケミコン PSシリーズ）
68uF サイズ：Φ8×11.5mm 販売価格：￥120-
100uF サイズ：Φ10×12.5mm 販売価格：￥200-
（ニチコン LFシリーズ）
10uF サイズ：Φ6.3×6mm 販売価格：￥90-
47uF サイズ：Φ10×13mm 販売価格：￥100-
【35V耐圧 静電容量】
18uF サイズ：Φ8×11.5mm 販売価格：￥240-
33uF サイズ：Φ10×12.5mm 販売価格：￥270-
【主な仕様 （日本ケミコン PSシリーズ）】
・取り扱い定格電圧範囲：2.5V、4V、6.3V、10V、16V、20V、25V、35V
・カテゴリ温度範囲：－55～＋105℃
・標準静電容量誤差：±20%
・損失角の正接（tanδ）:0.12以下
・耐久性：105℃ 2000時間
・端子形状：リード線形
DATASHEET
【主な仕様 （ニチコン LFシリーズ）】
・取り扱い定格電圧範囲：16V、25V
・カテゴリ温度範囲：－55～＋105℃
・標準静電容量誤差：±20%（120Hz 20℃）
・損失角の正接（tanδ）：0.08以下（16V）
・損失角の正接（tanδ）：0.12以下（25V）
・耐久性：105℃ 2000時間
・端子形状：リード線形
DATASHEET

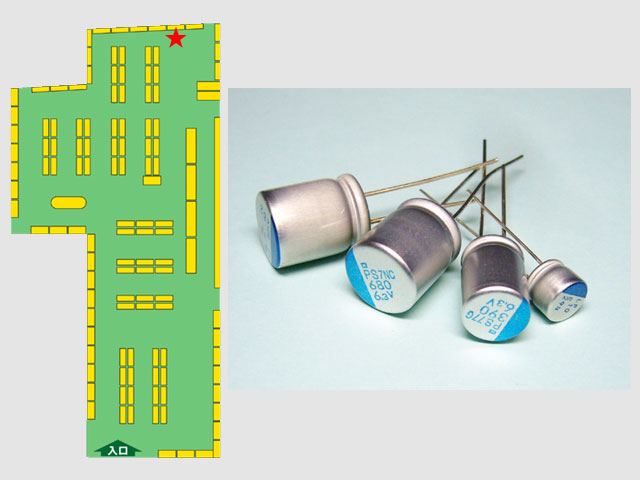

▼導電性高分子アルミニウム固体電解コンデンサは
▼電解コンデンサ売り場にて販売中です！
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
ニチコン LE,LFシリーズ 導電性高分子アルミ固体電解コンデンサ
