どんがらがっしゃーん!?サウンドジェネレータ6


少ない部品で組み立てられ、組み立てた後は6種類のサウンドを楽しめる、フレッシャーズにオススメするキットをご紹介します。

ワンダーキット
サウンドジェネレータ6 「DNGR-G48」 販売価格:¥565-
1

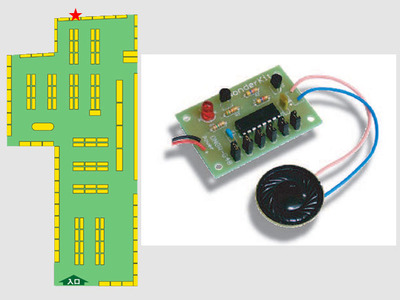

ヘッダーピンJP1~JP6のをジャンパーソケットで選択して差し込むと、サイレンやアラームなど最大6種類のサウンド(効果音)を楽しめます。
ジャンパーソケットを差し込んでいる間は同じサウンドを繰り返し、サウンドをとめたい場合はジャンパーソケットを引き抜きます。

サウンドが鳴っている間は、基板上のLEDが点灯します。

サイクルシーケンス機能を持っており、同時に複数ジャンパーソケットを差し込むと、JP6⇒JP1の方向にサウンドが自動的に切り替わって鳴ります。
たとえばヘッダーピン「JP1」と「JP3」にジャンパーソケットを差し込むと「JP3」⇒「JP1」の順番でサウンドがなり、ジャンパーソケットを差し込んだままであれば、「JP3」⇒「JP1」⇒「JP3」⇒「JP1」・・・のように繰り返し鳴ります。

なお、サイクルシーケンスによりJP6⇒JP1の方向に固定されていますので、サウンドが鳴る順番の変更はできません。サイクルシーケンス機能が働いているときは1サウンドあたり4~5秒間ずつ鳴ります。


◆応用編1<JP1~6にスイッチをつけよう>
jp1







キット付属のヘッダーピン&ジャンパーソケットの変わりにプッシュスイッチを接続して、ボタンを押してサウンドを鳴らせるようにできます。スイッチのほか、リレー接点への接続も可能です。
プッシュスイッチは、別途お求めください。


◆応用編2<電源スイッチをつけよう>
2






キットには電源スイッチが付いておりませんので、必要であれば外付けで電源スイッチを取り付けることができます。電源スイッチは、別途お求めください。


サウンドジェネレータ6デモ動画


※動画のデモ機は、デジット店頭で展示しております!

キットには、スピーカと電池ボックスが付属しておりますので、単3乾電池を2本用意すればすぐに使用できます。


【DNGR-G48 主な仕様】
型番:DNGR-G48(どんがら-がっしゃーん)
電源電圧:標準DC3V 2V~5V動作可
               (単3×2用電池ボックス付属
動作時電流:平均約50mA (電源電圧DC3V時)
待機時電流:10uA以下 電源電圧DC3V
動作モード:繰り返し
出力音種:6種類 16まで複数選択可能
出力:スピーカ 8Ω 付属
出力音量:平均60dB 参考値
基板サイズ:W53.5×D35.8×H13mm
 キット説明書(PDF)
