2013年04月23日

基板のテストやチェックに便利なコンタクトプローブが新登場!

コンタクトプローブピンと適合レセプタクルが入荷しました。
1






コンタクトプローブはピン状のプローブで、ハンダ付けやコネクタを接続することなくコンタクトプローブの先端を測定部に接触させることで、対象物の電気的なチェックやテストが行えます。コンタクトプローブの先端が測定部と接触するだけで導通して電気信号を通しますので、基板のテスト用の治具などに用います。

今回、1.27mmピッチ用、2.0mmピッチ用、2.54mmピッチ用のコンタクトプローブピンとレセプタクルを取りそろえました。

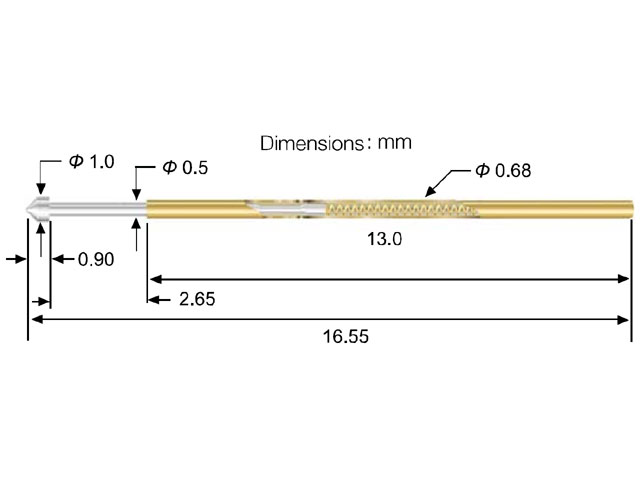

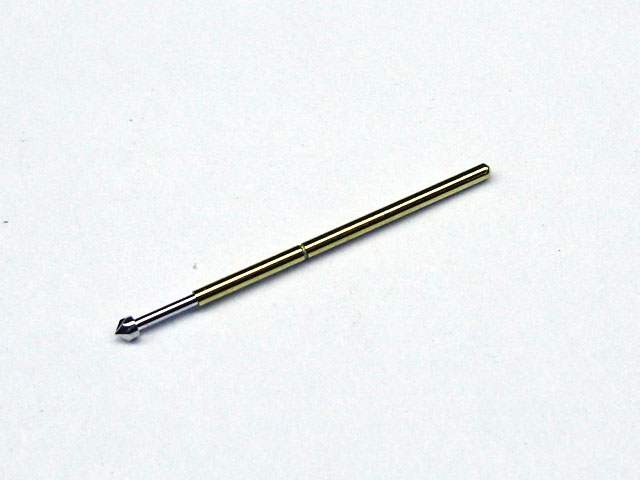

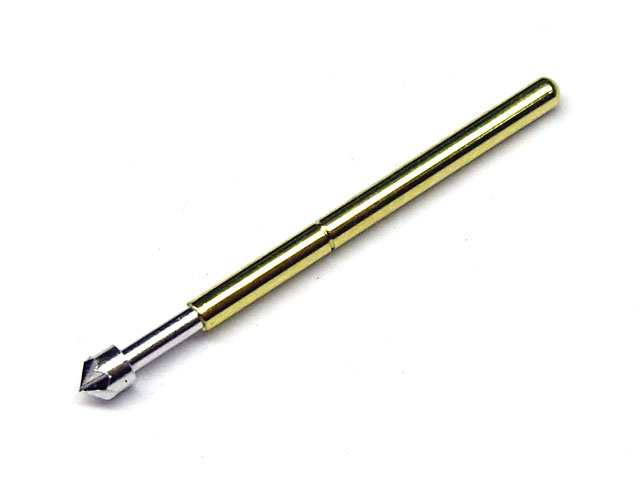

◆1.27mmピッチ用コンタクトプローブピン
「P-0K-1612」5本入パック 販売価格:¥900-
P-0K-1612・先端:K型(スルホール用)
・最少ピッチ:1.27mm
・穴径:Φ0.9~0.95mm
・フルストローク:2.65mm
・接触抵抗:100mΩ
・定格電流:1.5A

P0K4

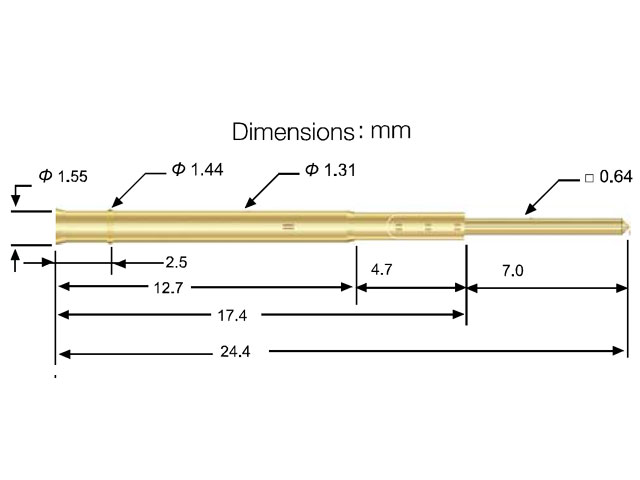

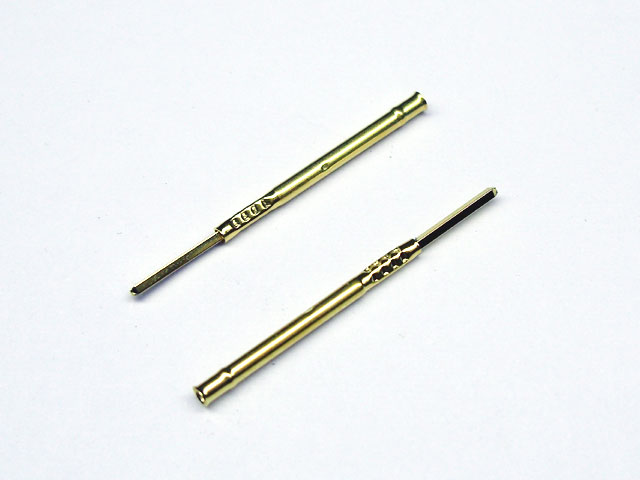

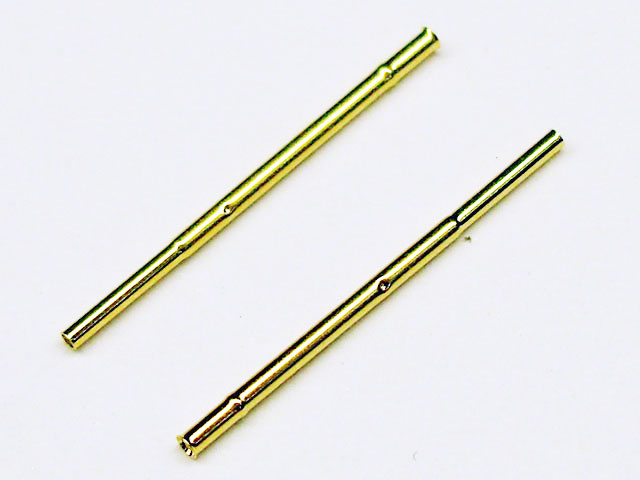

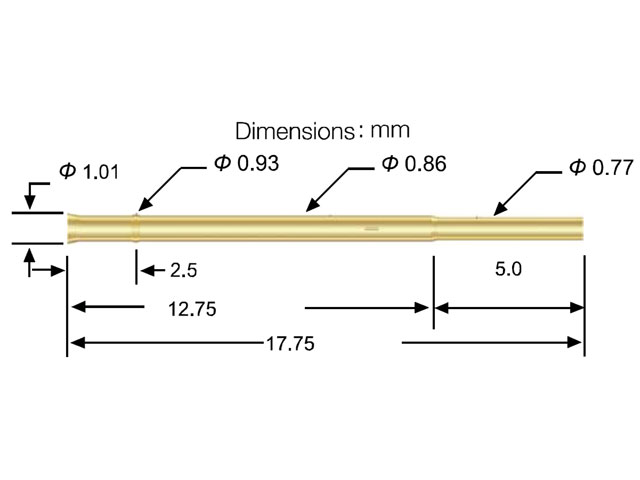

◆1.27mmピッチ用レセプタクル
1.27mmピッチ用「PR-0V-C05」5本入パック 販売価格:¥400-
PR-0V-C05PR0V1

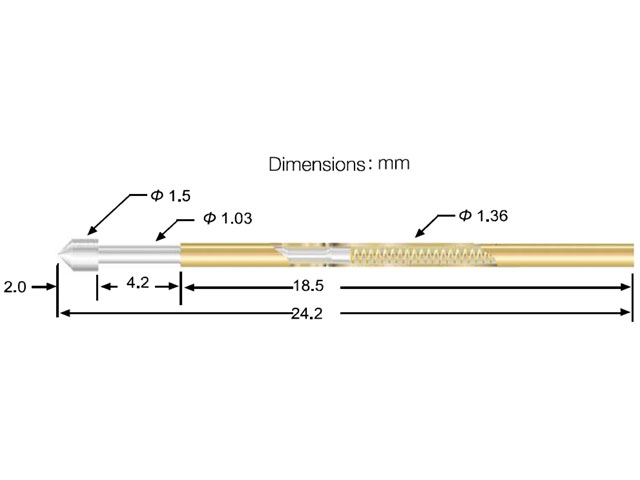

2.0mmピッチ用コンタクトプローブ
「P-1K-0613」5本入パック 販売価格:¥900-

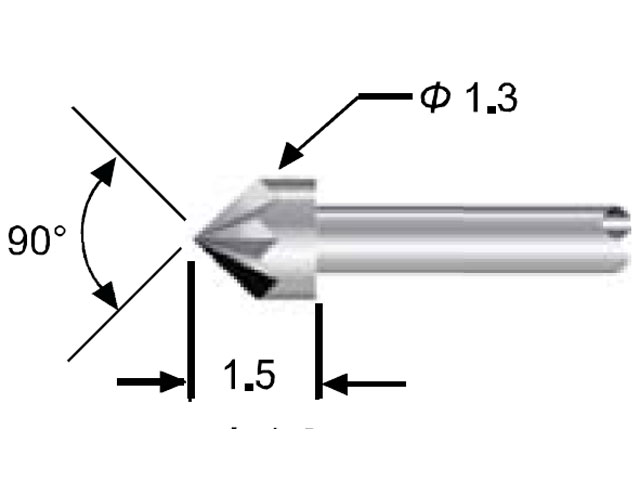

P-1K-0613先端:K型(スルホール用)
最少ピッチ:1.9mm
穴径:Φ1.35~1.4mm
フルストローク:2.54mm
接触抵抗:100mΩ
定格電流:3A

23

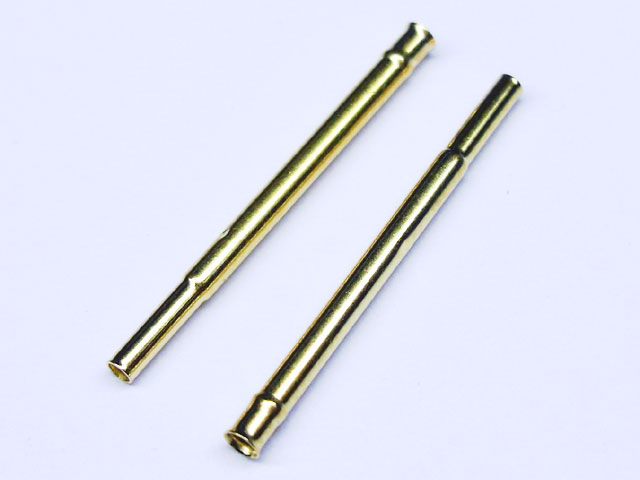

◆2.0mmピッチ用レセプタクル

「PR-1V-A05」5本入パック 販売価格:¥400-
PR-1V-A057







基板端子型「PR-1V-A12」
5本入パック 販売価格:400-
PR-1V-A128








◆2.54mmピッチ用コンタクトプローブピン
2.54mmピッチ用「P-21K2-0515」5本入パック 販売価格:¥900-
P-21K2-0515先端:K型(スルホール用)
最少ピッチ:2.54mm
穴径:Φ1.7~1.75mm
フルストローク:4.2mm
接触抵抗:100mΩ
定格電流:3A

56

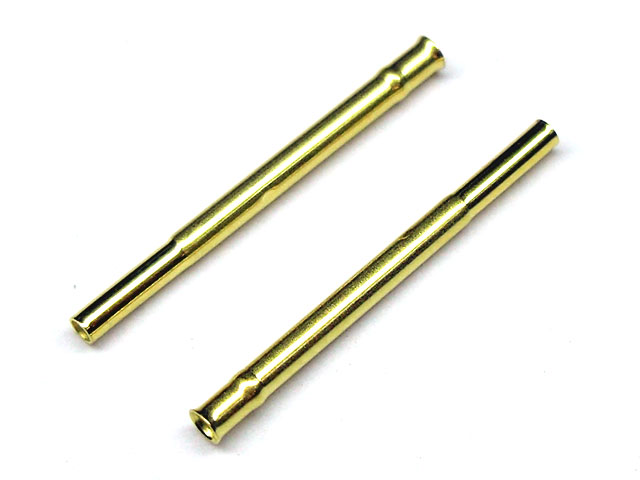

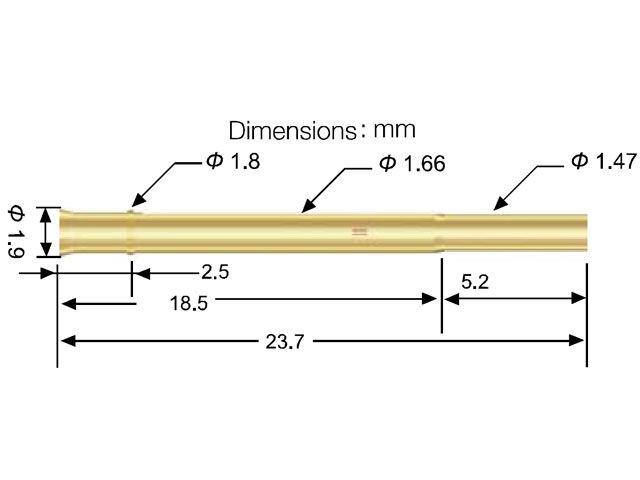

◆2.54mmピッチ用レセプタクル
「PR-2V-A05」5本入パック 販売価格:¥400-
PR-2V-A059

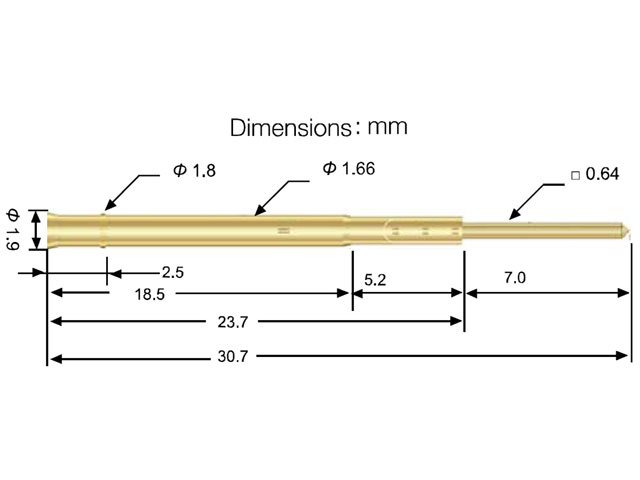

基板端子型「PR-2V-A12」
5本入パック 販売価格:¥400-
PR-2V-A1210

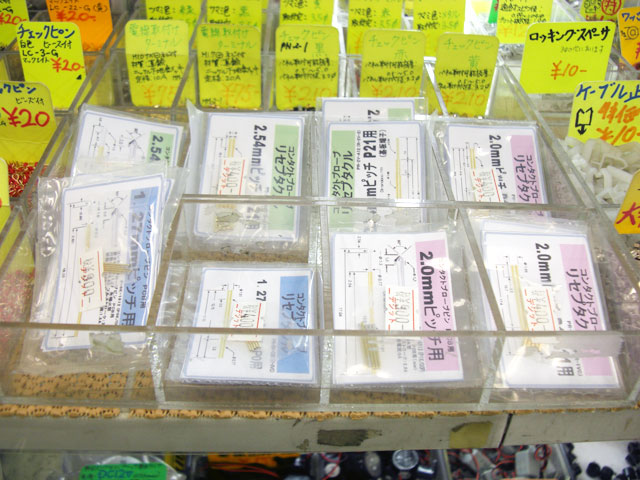

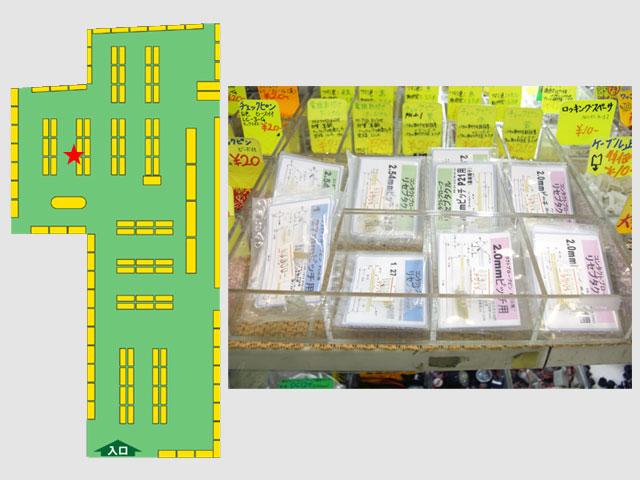

▼コンタクトプローブは下図の売り場にて販売中です!

11
