2013年04月29日

共立オリジナルのArduino用VFDシールド！

（2013.06.03 UPDATE）
共立プロダクツよりArduino用VFDシールドが発売されました。

Arduino用VFDシールド「KP-VFDSHIELD」 販売価格：￥3,400-
1
2

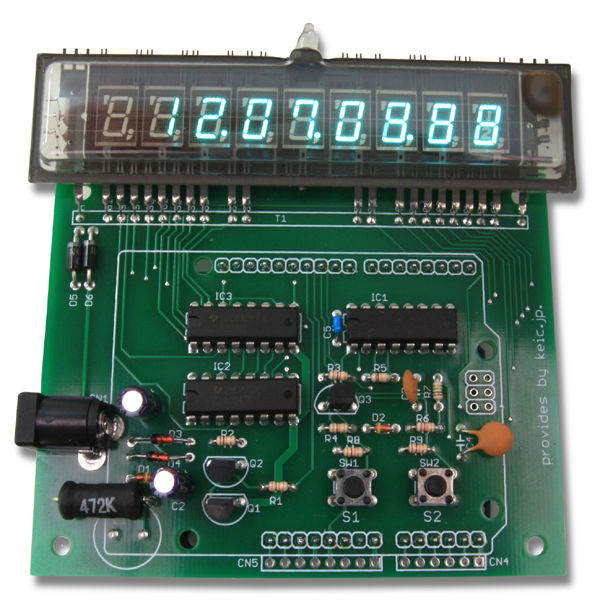

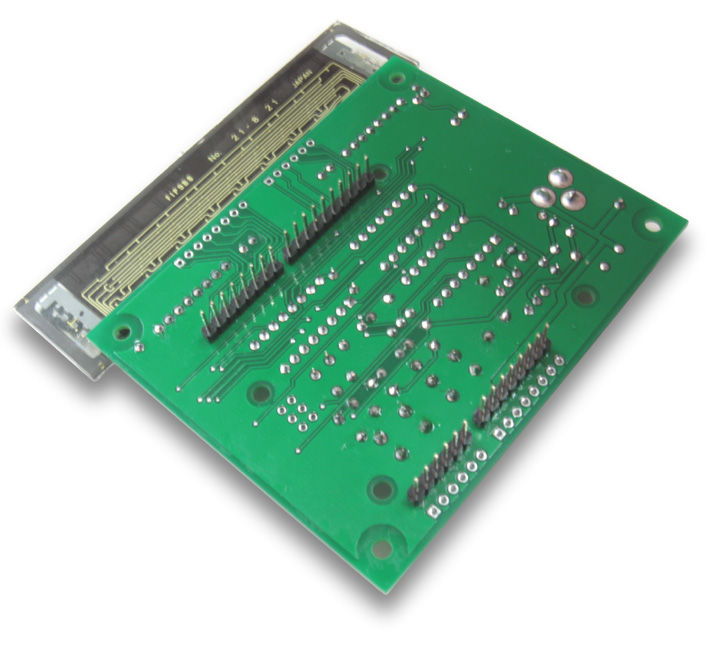

9桁表示の7セグVFD（蛍光表示管）を使ったユニットで基板完成品です。
VFDシールドの電源はDC5Vですが、VFDの表示に必要な高電圧電源は、Arduinoから出力されるパルスを元に作られています。

Arduinoへの実装は他のシールドと同様、Arduinoの上からコネクタに挿入します。

共立プロダクツのブログ記事にてサンプルスケッチ（プログラム）を公開しておりますので、7セグLEDやLCDとは、ひと味違った表現をしてくれるVFDで、いろいろ遊んでみてください。

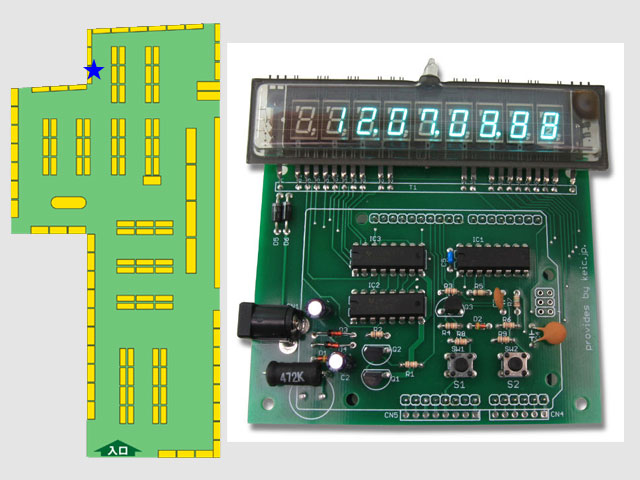

デジット店頭にてデモ機を展示中です。
1/100秒表示の時計のサンプルプログラムです。



【主な仕様】
・電源電圧：DC5V
・消費電流：180mA　（付属の蛍光管を使用した場合）
・表示桁数：9 桁　＊桁ドライブ出力は10 桁対応
・信号形式：ARDUINO 用

◆Arduino用VFDシールドについてはBlog記事をご覧ください。
共立プロダクツBlog記事：VFD表示基板、「KP-VFDSHIELD」発売のお知らせ

（2013.06.03追記）
共立プロダクツBlog記事：どんぐりパイ

▼Arduino用VFDシールド「KP-VFDSHIELD」はキット売り場にて販売中です！
