2013年05月02日

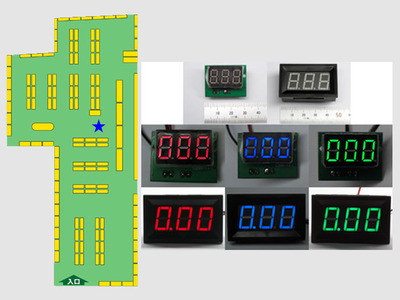

新登場!7セグメントLEDパネル デジタル電流計

先日ご紹介しました7セグLEDデジタル電圧計に引き続きまして、今回は7セグメントLEDを使ったパネル取り付け型電流計が入荷しましたのでご紹介いたします。

56







測定電流入力タイプは1Aタイプ、5Aタイプ、10Aタイプの3種類取りそろえ、7セグLEDの発光色は各タイプ共に赤・青・純緑の3色ございます。
表示機に高輝度7セグメントLEDを使っているので、LCD(液晶)表示タイプと比べて明るい場所でも暗い場所でも視認性は抜群です。


mini LEDパネル電流計 1Aタイプ 販売価格:¥1,000-
mini LEDパネル電流計 5Aタイプ 販売価格:¥1,200-
14






23






1Aタイプと5Aタイプは、全体的なサイズは同じです。
測定電流入力側のケーブルが5Aタイプの方はより太いケーブルを採用しております。

【1Aタイプ 主な仕様】
・測定電流入力:0~999mA(負電流の測定不可)
・電源
電圧:約DC4.5V~DC28V

リード線(4本):電源用(AWG24)=赤 / 黒、測定用(AWG24)=白 /
※黒線は電流計内部で接続されています。
ネジ穴サイズ:M2用
表示部外形:約W22.5×H14mm(突起物除く)
・基板
外形:約W29×H22.4mm(突起物除く)
7セグLEDカラー:赤・青・純緑

【5Aタイプ 主な仕様】
・測定電流入力:0~4.99A(負電流の測定不可)
・電源
電圧:約DC4.5V~DC28V

リード線(4本):電源用(AWG24)=赤 / 黒、測定用(AWG16)=白 /
※黒線は電流計内部で接続されています。
ネジ穴サイズ:M2用
表示部外形:約W22.5×H14mm(突起物除く)
・基板
外形:約W29×H22.4mm(突起物除く)
7セグLEDカラー:赤・青・純緑

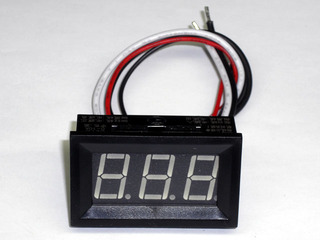

LEDパネル電流計 10Aタイプ 販売価格:¥1,200-
710






89







【10Aタイプ 主な仕様】
・測定電流入力:0~9.99A(負電流の測定不可)
・電源
電圧:約DC4.5V~DC28V

リード線(4本):電源用(AWG24)=赤 / 黒、測定用(AWG16)=白 /
※黒線は電流計内部で接続されています。
・パネルはめ込みタイプ
表示部外形:約W35.5×H16.6mm(突起物除く)
・パネル面
外形:約W48×H28.9mm(突起物除く)
7セグLEDカラー:赤・青・純緑


【関連商品】
7セグメントLEDパネル デジタル電圧計
TWIT






7セグメントLEDパネルデジタル電圧計の詳細はBlog記事をご覧ください。
Blog記事:視認性抜群!7セグメントLEDパネル電圧計が新入荷!


▼LEDパネル電流計はレジカウンター前にて販売中です!
