2013年05月22日
AVR ATtiny2313 バーサライト基板キット「2313BARSA」
デジットオリジナルのAVR ATtiny2313 バーサライト基板キット「2313BARSA」をご紹介します。
AVR ATtiny2313 バーサライト基板キットは、16個のLEDを点灯させ、基板を左から右へ振ることで起こる、視覚の残像現象を利用して文字や記号を表示するバーサライト（バーサライタ / Versa Writer）の組み立てキットです。
AVRマイコンには、あらかじめサンプルプログラムを書込済なので、組立後はすぐにバーサライトとして使用できます。
サンプルプログラムのLED発光データ部分をユーザーで変更して、好みの文字や模様、図形などといったオリジナルパターンを作って表示できます。
◆サンプルプログラム表示例
◆AVR ATtiny2313＋ISPポート
AVRマイコンは定番のATtiny2313（A）を使用しています。
サンプルプログラムはあらかじめ書込済で、組み立て後はサンプルデータを表示します。
キット説明書にサンプルプログラムのソースを掲載していますので、それを参考にオリジナルの文字や記号、簡単な漢字のデータを作って表示できます。
マイコンの横にはISP（実装書き込み）ポートを設けていますので、AVRライターで直接プログラムの書き換えが行なえます。
※プログラムの書き換えにはATMELの無料開発ツール「AVR Studio」、プログラムの書き込みにはAVRライターが別途必要です。
参考Blog記事：【Tips】AVR Studio4.19 & Toolchainのダウンロード方法
◆16個のLEDで表示！

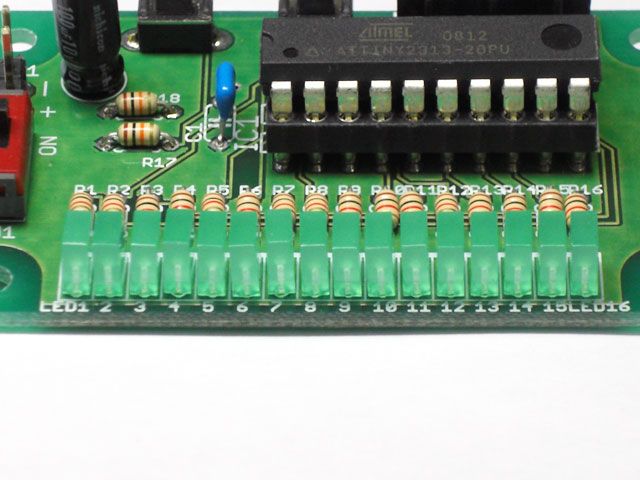

16個のLEDは角型の緑色LEDを使用しています。
角型LEDは砲弾型LEDに比べて真っ直ぐきれいに並びやすい形状をしていますので、文字や記号をきれいに表示しやすいです。
◆プログラムのLED発光データとLEDの関係
上図の左はサンプルプログラムのLED発光データの一部ですが、LED発光データは”0b”から始まる2進数であわらしています。
2進数の”0b”以降の数字が16個あり、それぞれバーサライト基板キットの16個あるLEDに対応しています。
数字の「0」⇒消灯、「1」⇒点灯という関係になり、LED発光データ1行ごと順に入力し、LEDは1行ごと順に発光していきます。
データは2進数のほか、10進数、16進数での入力もできます。
キット説明書に2進数、10進数、16進数対応表が付いていますのでご参考ください。
◆オリジナル表示
漢字、アルファベット、数字、ひらがなの表示例として、「春」「APRIL」「4月」「しがつ」と表示してみました（もう6月も近いのですが）
◆鏡文字
バーサライト基板キットを右から左（逆方向）へ振ると、表示が反転して鏡文字になります。
◆電池ボックスの利用

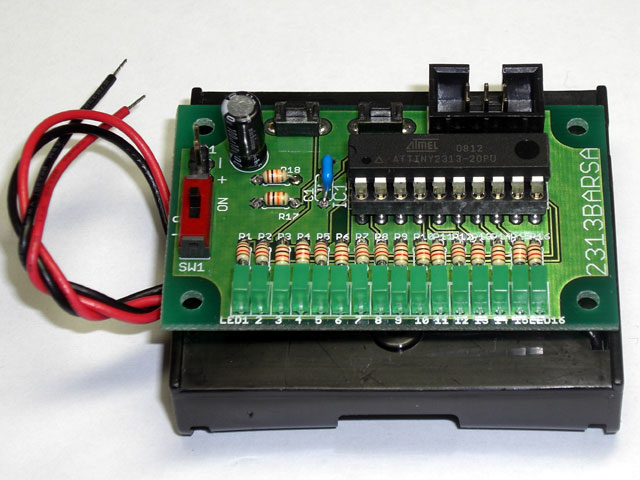

電源電圧は標準DC5Vですが、単3×3本（4.5V）でも動作しますので、単3×3電池ボックス（￥60-）を利用しても手のひらサイズに収まります。
基板サイズも単3×3電池ボックスの裏に納まるサイズです。
【2313BARSAの主な仕様】
・使用マイコン：ATtiny2313（A）
・動作クロック：8MHz
・LED：角型緑色LED×16個
・ISPコネクタ：BOXプラグ6P（AVRWRT（3）またはAVRISP-MkII対応）
・電源電圧：標準DC5V（単3電池×3本 DC4.5V動作可）
キット説明書（PDF）
販売価格：￥1,600-
◆AVRマイコン電子工作製作会開催中！
AVRマイコンに興味のある方、やってみたい方、電子工作初心者の方も大歓迎ですので、参加してみませんか？詳しくは、↓バナーをクリック！

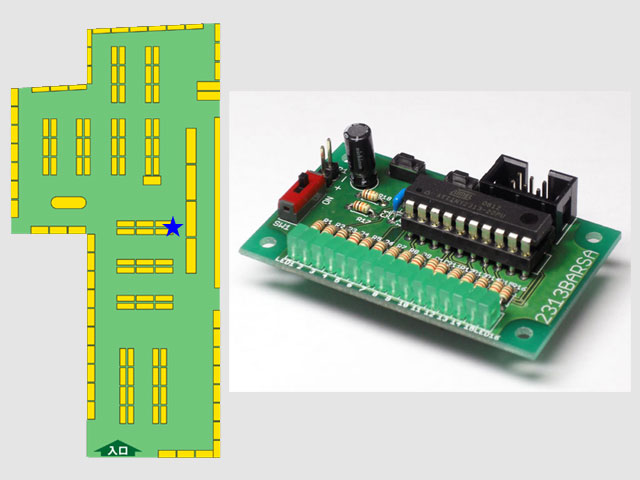

▼AVR ATtiny2313 バーサライト基板キット「2313BARSA」は
▼レジカウンター前、マイコン関連キット売り場にて販売中です！
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
AVR2313評価用バーサライト基板キット / 2313BARSA_KIT
