2013年05月30日

クリック感のあるプッシュスイッチ「DS-660」がシリーズで登場!

ミヤマ電器のプッシュスイッチ「DS-660」をシリーズで取りそろえました!

ミヤマ電器 DS-660シリーズ
1






34

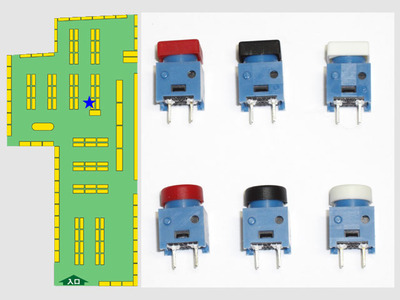

キートップは角型と丸型の2種類、キートップの色は赤色・黒色・白色の3種類です。
DS-660シリーズのスイッチ動作はモーメンタリ(プッシュON)。
ボタンを押すとクリック感があって押し心地が良いプッシュスイッチです。
実際に押してみるとクセになります(笑)


◆連結可能

5






スイッチ本体の両サイドに凹凸の連結用カプラーがついておりますので、スイッチを複数使う場合は写真のように連結して使用できます。
もちろん、スイッチの用途によって角型・丸型を自由に組み合わせることもできます。


◆ブレッドボードにも最適な基板端子
98






足は基板端子用になっています。
基板端子は0.6×0.9mmの平型、長さはスイッチ本体より3.8mmありますので、ブレッドボードでも使えますので、各種テスト・実験回路用のスイッチとしてもオススメします!


角型:DS-660R-S
赤・黒・白 販売価格:各色¥85-
6







丸型:DS-660R-C 赤・黒・白 販売価格:
各色¥85-
7







【DS-660共通の主な仕様】

・動作:モーメンタリ(プッシュON)
・接点構成:1回路1接点
・定格:AC125V 1A
・端子:基板端子
DATASHEET


▼ミヤマ電器プッシュスイッチ「DS-660シリーズ」は
スイッチ売り場にて販売中です!

2

















共立エレショップに登録しておりますので通販ご希望の方はご利用ください。

ミヤマ電器 DS-660シリーズ
