2013年06月05日

32×16ドットマトリクスLEDモジュールを大特価で!

16bitシリアル-パラレルを3個実装したシリアル制御の32×16ドットマトリクスLEDモジュールの特価品が入荷しましたので、ご紹介いたします。

12






32×16ドットマトリクスLEDモジュールは、5V電源で明るい表示が得られる、LEDモジュール基板です。

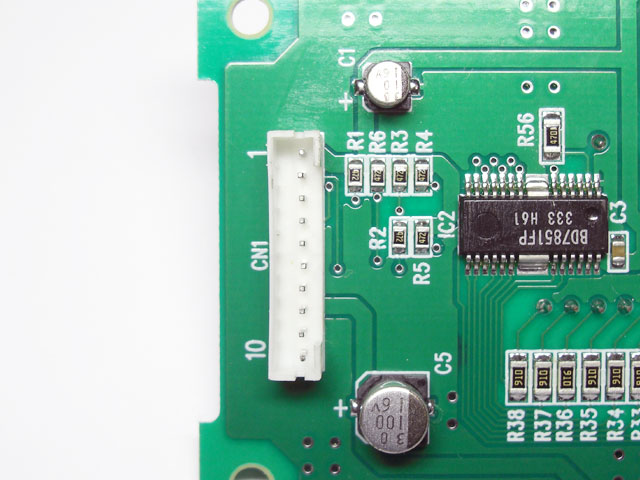

基板裏側にロームのLED駆動用IC「BD7851FP」を搭載し、LEDを定電流駆動していますので、マイコンと直接接続して表示できます。

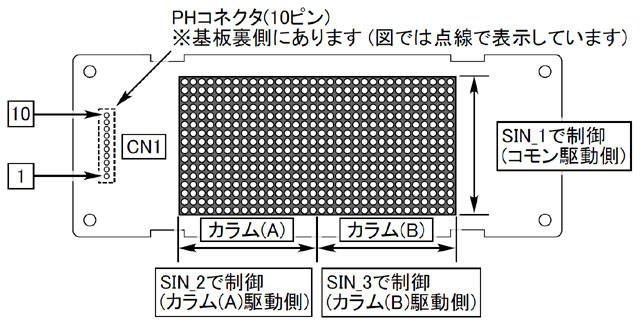

◆コネクタピン配置
(適合コネクタ:日圧PHコネクタ10ピン)

3






・1番(VCC):ロジック部電源(DC5V)
・2番(SIN_1):コモン駆動側データ入力
・3番(SIN_2):カラム(A)駆動側データ入力
・4番(SIN_3):カラム(B)駆動側データ入力
・5番(CLOCK):立ち上がり時にデータを取り込み
・6番(LATCH):「L」でデータ保持、「H」でデータ更新
・7番(/ENABLE):「L」のとき表示ON、「H」のとき表示OFF
・8番(VLED):LED駆動電圧(DC5V)
・9番(GND):0V
・10番(GND):0V


◆制御の仕方
4








(1)基板裏側の3個あるLED駆動用IC「BD7851FP」の制御信号(CLOCK、LATCH、ENABLE)は共通です。コモン側の駆動信号、カラム側の駆動信号(A,B)を、クロック(CLOCK)にあわせて同時に送り込みます。データは、CLOCKの立ち上がりエッジで取り込まれます。

(2)LATCHが「L」のあいだ、表示データは保持されます。
LATCHを「H」にすると、表示データは駆動用IC内部のデータを常に反映します。

(3)/ENABLEが「L」のときは表示がONになり、/ENABLEが「H」のときは表示はOFFになります。

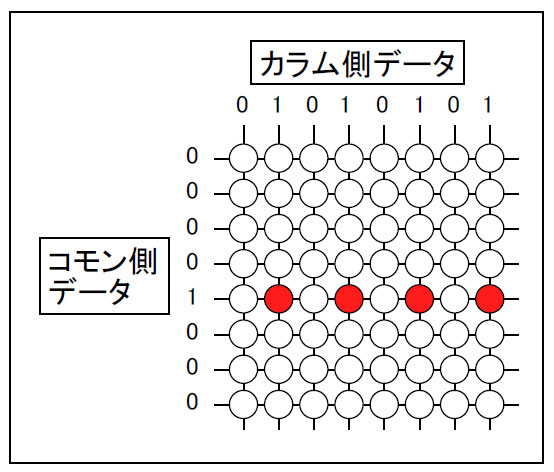

6(4)左図のように、コモン側とカラム側のデータが両方とも「1」のLEDが点灯します。







◆32×16ドットマトリクスLEDモジュールの店頭デモの動画(@Youtube)



【ドットマトリクスLEDモジュールの主な仕様】

・ドット数:32×16ドット
・発光色:赤
・表示部サイズ:82×41mm(実測)

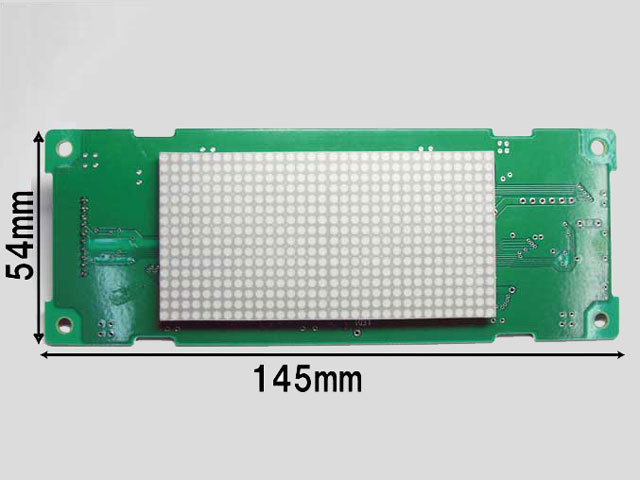

・外形サイズ:約145×54mm(実測)
・制御ピン:データ信号×3、CLOCK、LATCH、/ENABLE
・電源電圧(ロジック部):DC5V
・電源電圧(LED駆動部):DC5V
・LED駆動部消費電流:最大約600mA
※全点灯時の値で、表示内容により変動します。
・その他:M3ネジで取り付け可能。
デジットオリジナルLEDドットマトリクスLEDモジュール資料(PDF)
※資料は付属しております。
販売価格:特価¥500-

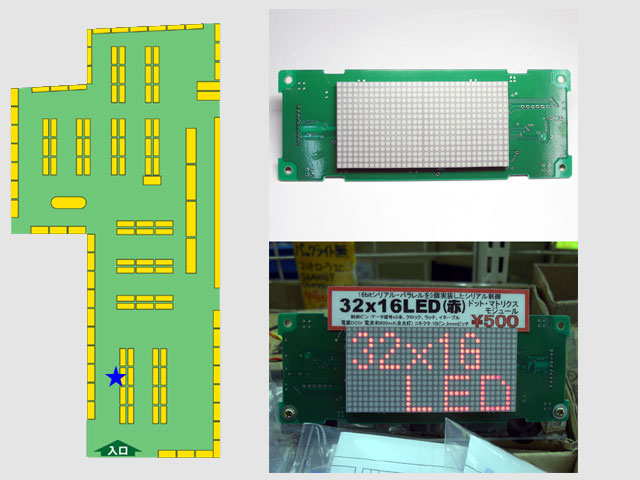

▼32×16ドットマトリクスLEDモジュールは特価品コーナーにて販売中です!
7
