2013年06月12日
続・表示が鮮やか！７セグ蛍光表示管のご紹介です！
前回の蛍光表示管の記事では、3種類の蛍光表示管をご紹介しましたが、今回は新たに5種類の7セグ蛍光表示管をご紹介いたします。
蛍光表示管は、明るく鮮やかな表示で見やすい表示機で、7セグLEDとは違った光を放ちます。今回ご紹介するのは、2桁×4種類、4桁、9桁の蛍光表示管で、ダイナミック駆動、スタティック駆動、ダイナミックとスタティック駆動兼用で表示するものがあります。
2桁蛍光表示管 2-BT-06 販売価格：特価￥280-
【2-BT-06特徴】
2-BT-06は、7セグメントの2桁表示の蛍光表示管です。
各グリッド、セグメントが独立しているので、スタティック駆動とダイナミック駆動兼用です。
文字サイズ約4×7.5mmです。
デジットオリジナルの説明書つきで、各蛍光表示管のピン配置やデータ、そしてダイナミック点灯の駆動回路例を掲載しております。
【2-BT-06 主な仕様】
・表示桁数：2桁
・表示方式：スタティック表示 / ダイナミック表示
・文字サイズ：幅約4mm×高さ7.5mm
・※実測によるおおよそのサイズです
・外形サイズ：幅38mm×高さ25mm×厚さ5.5mm
・（排気管、リード線などを含みません）
・※実測によるおおよそのサイズです
動作例（実測によるおおよそのデータ）
・フィラメント電圧：約DC1.2V
・フィラメント電流：約DC0.09A
・セグメント、グリッド駆動電圧：約DC12～18V［ダイナミック駆動時］
・セグメント、グリッド駆動電圧：約DC9～15V［スタティック駆動時］
・スキャン周波数：1kHz（1桁あたり約1000us）［ダイナミック駆動時］
デジットオリジナル2-BT-06説明書（PDF）
2桁蛍光表示管 2-LT-04 販売価格：特価￥280-
【2-LT-04特徴】
2-LT-04は、文字が大きくて見やすい、7セグメントの2桁表示のスタティック点灯用蛍光表示管です。
スタティック駆動なので、低い電圧でも明るく表示します。
デジットオリジナルの説明書つきで、各蛍光表示管のピン配置やデータ、そしてスタティック点灯の駆動回路例を掲載しております。
【2-LT-04 主な仕様】
・表示桁数：2桁（小数点無し）
・表示方式：スタティック表示
・文字サイズ：幅7mm×高さ13mm
・※実測によるおおよそのサイズです
・外形サイズ：幅55mm×高さ33mm×厚さ7mm
・（排気管、リード線などを含みません）
・※実測によるおおよそのサイズです
動作例（実測によるおおよそのデータ）
・フィラメント電圧：約DC1.5V
・フィラメント電流：約DC0.13A
・セグメント、グリッド駆動電圧：約DC9～15V
※9V動作でもかなり明るい表示です。
デジットオリジナル2-LT-04説明書（PDF）
2桁蛍光表示管 FG213C10 販売価格：特価￥280-
【FG213C10特徴】
FG213C10は、7セグメントの2桁表示のスタティック駆動の蛍光表示管です。
文字サイズは約6×12mmです。
スタティック駆動なので、低い電圧でも明るく表示します。
デジットオリジナルの説明書つきで、各蛍光表示管のピン配置やデータ、そしてスタティック点灯の駆動回路例を掲載しております。
【FG213C10 主な仕様】
・表示桁数:2桁（小数点無し）
・表示方式:スタティック表示
・文字サイズ:幅6mm、高さ12mm
・※実測によるおおよそのサイズです
・外形サイズ:幅45mm、高さ26mm、厚さ6mm
・（排気管、リード線などを含みません）
・※実測によるおおよそのサイズです
動作例（実測によるおおよそのデータ）
・フィラメント電圧:約DC1.5V
・フィラメント電流:約DC0.085A
・ セグメント、グリッド駆動電圧:約DC9～15V
※9V動作でもかなり明るい表示です。
デジットオリジナルFG213C10説明書（PDF）

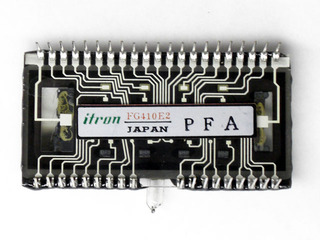

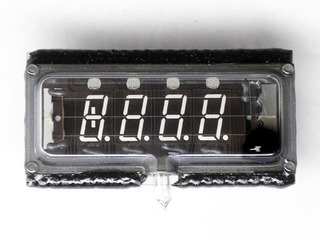

4桁蛍光表示管 FG410E2 販売価格：特価￥280-
【FG410E2特徴】
FG410E2は、7セグメント、4桁表示の蛍光表示管です。
4桁目は＋（プラス）表示にもなります。
スタティック駆動とダイナミック駆動兼用です。
文字サイズは約4×9mmです。
デジットオリジナルの説明書つきで、各蛍光表示管のピン配置やデータ、そしてダイナミック点灯の駆動回路例を掲載しております。
【FG410E2 主な仕様】
・表示桁数:4桁（＋表示付き）
・表示方式:スタティック表示 / ダイナミック表示兼用
・文字サイズ:幅4mm、高さ9mm
・※実測によるおおよそのサイズです
・外形サイズ:幅58mm、高さ30mm、厚さ8mm
・（排気管、リード線などを含みません）
・※実測によるおおよそのサイズです
動作例（実測によるおおよそのデータ）
・フィラメント電圧:約DC2V
・フィラメント電流:約DC0.055A
・セグメント、グリッド駆動電圧:約DC20～24V［ダイナミック駆動時］
・セグメント、グリッド駆動電圧:約DC12～15V［スタティック駆動時］
・スキャン周波数：2kHz（1桁あたり約500us）［ダイナミック駆動時］
デジットオリジナルFG410E2説明書（PDF）
9桁蛍光表示管 9-BT-26ZS1 販売価格：特価￥480-
【9-BT-26ZS1特徴】
9-BT-26ZS1は、7セグメント、9桁表示のダイナミック駆動蛍光表示管です。
最終桁は「1/2」の表示が可能です。
文字サイズ約5.5×7.5mmです。
デジットオリジナルの説明書つきで、各蛍光表示管のピン配置やデータ、そしてダイナミック点灯の駆動回路例を掲載しております。
【9-BT-26ZS1 主な仕様】
・表示桁数：9桁
・表示方式：ダイナミック表示
・文字サイズ：幅約5.5mm×高さ7.5mm
・※実測によるおおよそのサイズです
・外形サイズ：幅100mm×高さ24mm×厚さ6mm
・（排気管、リード線などを含みません）
・※実測によるおおよそのサイズです
動作例（実測によるおおよそのデータ）
・フィラメント電圧：約DC4.5V
・フィラメント電流：約DC0.22A
・セグメント、グリッド駆動電圧：約DC20～22V
・スキャン周波数：5kHz（1桁あたり約200us）
デジットオリジナル9-BT-26ZS1説明書（PDF）
▼蛍光表示管は抵抗売り場の下にて販売しております！
