ラグ板まみれ！

ラグ板は、ベーク（ベークライト）やフェノール樹脂などの絶縁板に、金属製のラグ端子を圧着して固定した一種の端子台で、真空管アンプなどでシャーシ内での空中配線に用いたり、ゲルマニウムラジオなどのような部品点数の少ない小さなな回路であれば、ラグ板をちょっとした基板代わりに使ったり、今でも電子工作には欠かせない部品の一つです。

ラグ板使用例@電子工作

共立エレショップ
ぴよぴよ小鳥キット / KO-10R

そんなこんなで、デジットで取り扱いしているラグ板を一挙ご紹介いたします。

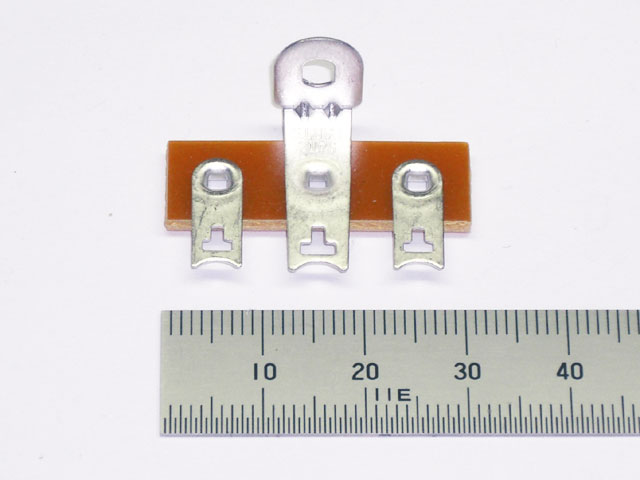

◆ラグ板1列タイプ
ラグ端子が1列に並んでおり、うち一つがL型またはI型の固定具兼用のラグ端子になっています。
ピンの数え方は、固定具兼用のラグ端子を1L、あとはラグ端子のピン数になります。
例えば、固定具兼用のラグ端子1個とラグ端子が2個の場合、1L2Pと数えます。

サトーパーツ L-3552シリーズ

【L-3552シリーズの主な仕様】
・耐電圧：AC300V（1分間）
・絶縁抵抗：DC100V、30MΩ以上
・極数（P）：1～6
・パネル取付方式：ネジ止め
・主絶縁材（本体）：フェノール積層板（UL94HB）
・端子金具：はんだ付け用端子

・L-3552-1P（1L1P） 販売価格：￥35-

・L-3552-2P（1L2P） 販売価格：￥45-

・L-3552-3P（1L3P） 販売価格：￥55-

・L-3552-4P（1L4P） 販売価格：￥65-

・L-3552-5P（1L5P） 販売価格：￥75-

・L-3552-6P（1L6P） 販売価格：￥85-

サトーパーツ L-590シリーズ

【L-590シリーズの主な仕様】
・耐電圧：AC500V（1分間）
・絶縁抵抗：DC500V、100MΩ以上
・極数（P）：1～6
・パネル取付方式：ネジ止め
・主絶縁材（本体）：フェノール積層板（UL94HB）
・端子金具：はんだ付け用端子

・L-590-1P（1L1P） 販売価格：￥35-

・L-590-2P（1L2P） 販売価格：￥45-

・L-590-3P（1L3P） 販売価格：￥55-

・L-590-4P（1L4P） 販売価格：￥65-

・L-590-5P（1L5P） 販売価格：￥75-

・L-590-6P（1L6P） 販売価格：￥85-

金メッキ縦型ラグ板シリーズ

・金メッキ 1L2P 販売価格：￥100-

・金メッキ 1L4P 販売価格：￥150-

・金メッキ 1L6P 販売価格：￥200-

・金メッキ 2L8P 販売価格：￥300-

◆ラグ板2列タイプ
ラグ端子が2列に並んでいるタイプで、平型ラグ板ともいいます。
絶縁板に固定用穴が開いています。
ピンの数え方は、ラグ端子の片側を数えてピン数を表記します。
例えば合計8ピンあるラグ端子の場合、片側分の「4P」と数えます。

サトーパーツ L-3522シリーズ

【L-3522シリーズの主な仕様】
・耐電圧：AC500V（1分間）
・絶縁抵抗：DC100V、100MΩ以上
・極数（P）：2～6、8、10、12、15、20
・パネル取付方式：ネジ止め
・主絶縁材（本体）：フェノール積層板（UL94HB）
・端子金具：はんだ付け用端子

・L-3522-2P（2P） 販売価格：￥60-

・L-3522-3P（3P） 販売価格：￥85-

・L-3522-4P（4P） 販売価格：￥105-

・L-3522-5P（5P） 販売価格：￥125-

・L-3522-6P（6P） 販売価格：￥145-

・L-3522-8P（8P） 販売価格：￥195-

・L-3522-10P（10P） 販売価格：￥240-

・L-3522-12P（12P） 販売価格：￥340-

・L-3522-15P（15P） 販売価格：￥350-

・L-3522-20P（20P） 販売価格：￥480-

サトーパーツ L-615シリーズ

【L-615シリーズの主な仕様】
・耐電圧：AC1500V（1分間）
・絶縁抵抗：DC500V、100MΩ以上
・極数（P）：2～6、8、10、12、15
・パネル取付方式：ネジ止め
・主絶縁材（本体）：フェノール積層板（UL94HB）
・端子金具：はんだ付け用端子

・L-615-2P（2P） 販売価格：￥135-
