導通チェッカーキットをケースに収めてみると、実に面白い
近畿地方も梅雨が明け、夏本番に突入しました。
そして、あと半月ほどすれば学校も夏休みに入りますので、ちょっとした簡単な工作ネタをご紹介します。
デジットで特価販売中の穴あきケース。
これを使ってみたいと思います。
特価穴あきケース 特価：￥50-
デジットへご来店されたことのあるお客様であれば、見覚えのあるケースだと思います。

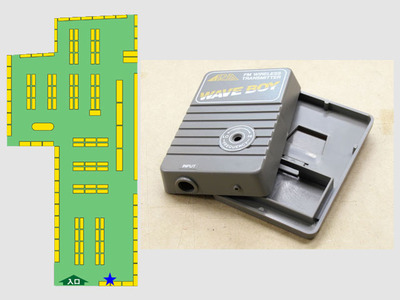

穴が開いていますが、開閉可能な電池ケースもついてるので何かと便利そうなケースです。
今回は、以前ご紹介しましたワンダーキットの導通チェッカーキットのケースとして使ってみたいと思います。
この導通チェッカーキットであれば、穴あきケースの穴をうまく流用できそうです。
では早速、導通チェッカーキットを組み立てます。
なお、この時点ではスイッチ、LED、テスト棒は基板にハンダ付けしません。
次に、ケースの加工を始めます・・・といっても、さほど難しくありません。
ちなみに、ケースはやわらかい樹脂でできていますので、ケースの加工中に割れてしまうようなことがないので安心です。
表側のケースの内側、赤丸部分の出っぱり2ヶ所をニッパーで切り落とします。
下の画像の赤丸部分の小さい穴を、5mmのドリルを使って穴を広げます。
表側のケースの真ん中あたり（画像の赤丸部分）に、3mmのドリルで穴を開けます。
先ほど5mmのドリルで穴を開けたところに、キット付属のトグルスイッチを取り付けます。
3mmのドリルで穴を開けたところには、キット付属のLEDを取り付けます。
裏側からボンドを流し込むと、LEDがしっかり固定されます。
LEDの足を、適度に短くカットします。
トグルスイッチ、LED、テスト棒のリードを基板にハンダ付けします。
スイッチとLEDは、適当な電線を使って基板と接続します。
テスト棒は、先にケースの穴に線を通してから基板にハンダ付けします。基板自身は、厚みのある強力な両面テープでケースに貼り付けます。
※両面テープは別途ご用意ください。
ブザーをケースに固定します。
ブザーも基板と同じように、厚みのある強力な両面テープでケースに貼り付けます。
ブザーを貼り付けるとき、赤丸部分のケースの穴と、ブザーの穴をあわせて貼り付けてください。
※両面テープは別途ご用意ください。
ケース裏側の、電池ケースのフタを取りはずし、電池スナップをひっぱり出してケースに重ね合わせます。（この時点ではケースの表側と裏側は固定されません。）
導通チェッカーキット付属のスポンジを電池ケースの真ん中あたりに貼り付けます。
電池の衝撃吸収材として使っちゃいます。
006P電池に電池スナップを取り付けてケース内に収めます。
【ご注意】
ケースの固定について
ケースの表側と裏側は、元々接着して固定するように作られているようです。ケースの表側と裏側の固定はボンドを使用して接着するか、両サイドに適当なテープを貼るなどして固定してください。輪ゴム等で止めておくのもアリかもしれません。
できあがり！
導通チェッカーキットが、測定器っぽくなりました。
とても簡単に作れますので、夏休み工作ネタとして、ケース加工の経験が無い方にもオススメいたします。ぜひチャレンジしてみてください！
ワンダーキットの導通チェッカーキットについてはBlog記事をご覧ください。
Blog記事：ワンダーキットの導通チェッカーキットは、実は高性能！
▼特価穴あきケースは切削工具売り場の下にて販売中です！
そして、あと半月ほどすれば学校も夏休みに入りますので、ちょっとした簡単な工作ネタをご紹介します。
デジットで特価販売中の穴あきケース。
これを使ってみたいと思います。
特価穴あきケース 特価：￥50-
デジットへご来店されたことのあるお客様であれば、見覚えのあるケースだと思います。
穴が開いていますが、開閉可能な電池ケースもついてるので何かと便利そうなケースです。
今回は、以前ご紹介しましたワンダーキットの導通チェッカーキットのケースとして使ってみたいと思います。
この導通チェッカーキットであれば、穴あきケースの穴をうまく流用できそうです。では早速、導通チェッカーキットを組み立てます。
なお、この時点ではスイッチ、LED、テスト棒は基板にハンダ付けしません。
次に、ケースの加工を始めます・・・といっても、さほど難しくありません。
ちなみに、ケースはやわらかい樹脂でできていますので、ケースの加工中に割れてしまうようなことがないので安心です。
表側のケースの内側、赤丸部分の出っぱり2ヶ所をニッパーで切り落とします。
下の画像の赤丸部分の小さい穴を、5mmのドリルを使って穴を広げます。
表側のケースの真ん中あたり（画像の赤丸部分）に、3mmのドリルで穴を開けます。
先ほど5mmのドリルで穴を開けたところに、キット付属のトグルスイッチを取り付けます。
3mmのドリルで穴を開けたところには、キット付属のLEDを取り付けます。
裏側からボンドを流し込むと、LEDがしっかり固定されます。
LEDの足を、適度に短くカットします。
トグルスイッチ、LED、テスト棒のリードを基板にハンダ付けします。
スイッチとLEDは、適当な電線を使って基板と接続します。テスト棒は、先にケースの穴に線を通してから基板にハンダ付けします。基板自身は、厚みのある強力な両面テープでケースに貼り付けます。
※両面テープは別途ご用意ください。
ブザーをケースに固定します。
ブザーも基板と同じように、厚みのある強力な両面テープでケースに貼り付けます。
ブザーを貼り付けるとき、赤丸部分のケースの穴と、ブザーの穴をあわせて貼り付けてください。
※両面テープは別途ご用意ください。
ケース裏側の、電池ケースのフタを取りはずし、電池スナップをひっぱり出してケースに重ね合わせます。（この時点ではケースの表側と裏側は固定されません。）
導通チェッカーキット付属のスポンジを電池ケースの真ん中あたりに貼り付けます。
電池の衝撃吸収材として使っちゃいます。006P電池に電池スナップを取り付けてケース内に収めます。
【ご注意】
ケースの固定について
ケースの表側と裏側は、元々接着して固定するように作られているようです。ケースの表側と裏側の固定はボンドを使用して接着するか、両サイドに適当なテープを貼るなどして固定してください。輪ゴム等で止めておくのもアリかもしれません。できあがり！
導通チェッカーキットが、測定器っぽくなりました。とても簡単に作れますので、夏休み工作ネタとして、ケース加工の経験が無い方にもオススメいたします。ぜひチャレンジしてみてください！
ワンダーキットの導通チェッカーキットについてはBlog記事をご覧ください。
Blog記事：ワンダーキットの導通チェッカーキットは、実は高性能！
▼特価穴あきケースは切削工具売り場の下にて販売中です！
