2013年07月11日

真夏の定番!ペルチェ素子特集

近畿地方も梅雨が明け、夏本番に突入しました・・・っと、のブログにも同じようなことを書いたような気がしますが、それはさておき、今回は真夏に大活躍のペルチェ素子をご紹介いたします。

ペルチェ素子はご存知の通り、ペルチェ(ペルティエ)効果を利用した冷却素子で、車載用冷蔵庫やCPUなどの冷却装置として使用されています。

また、夏の工作として、ペルチェ素子と発泡スチロールを使った自作ミニ冷蔵庫の製作が定番となっています。

ちなみに、ペルティエ素子と表記されたり、サーモモジュールといわれる場合もあります。


ペルチェ素子 TEC-03105

56






【主な仕様】
・最大電流:5A
・最大電圧:3.7V
・最大熱量:11.5W
・最大温度差:67℃
・サイズ:20(L)×20(W)×4.1(H)mm
販売価格:¥1,890-

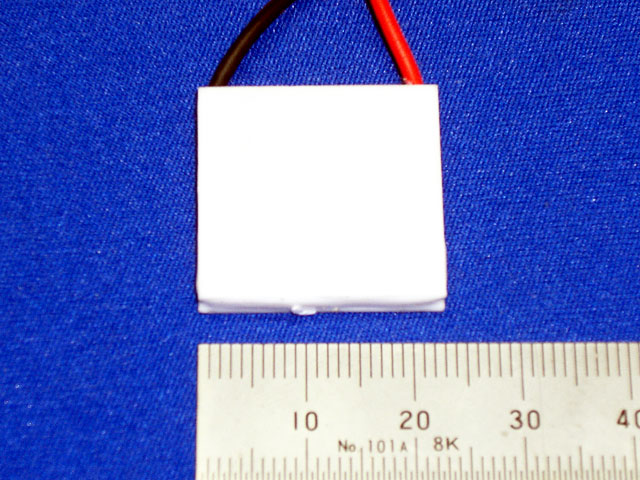

ペルチェ素子 TEC-07103
78






【主な仕様】
・最大電流:3A
・最大電圧:8.5V
・最大熱量:15.8W
・最大温度差:67℃
・サイズ:23(L)×23(W)×3.6(H)mm
販売価格:¥1,890-

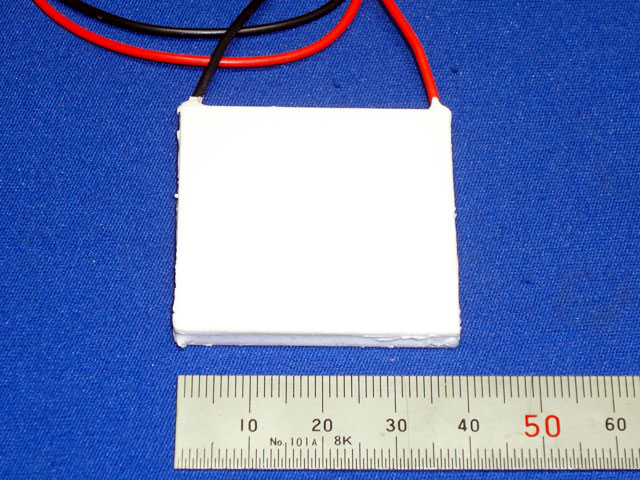

ペルチェ素子 TEC-12703T125
910






【主な仕様】
・最大電流:3A
・最大電圧:15.2V
・最大熱量:28.3W
・最大温度差:68℃
・サイズ:40(L)×40(W)×3.6(H)mm
販売価格:¥1,890-

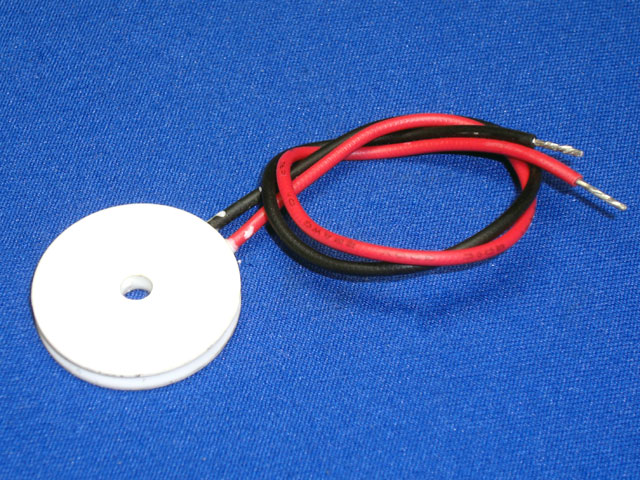

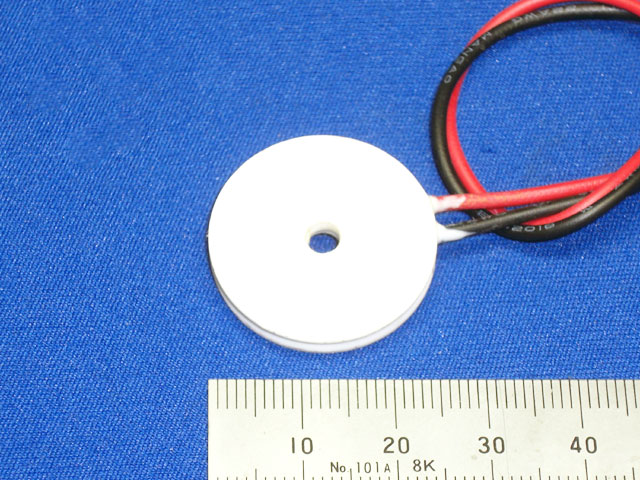

ペルチェ素子 TEC1-042030425
12






【主な仕様】
・最大電流:3A
・最大電圧:4.5V
・最大熱量:10.2W
・最大温度差:66℃
・サイズ:外形25×内径4×厚さ3.6mm
販売価格:¥2,580-

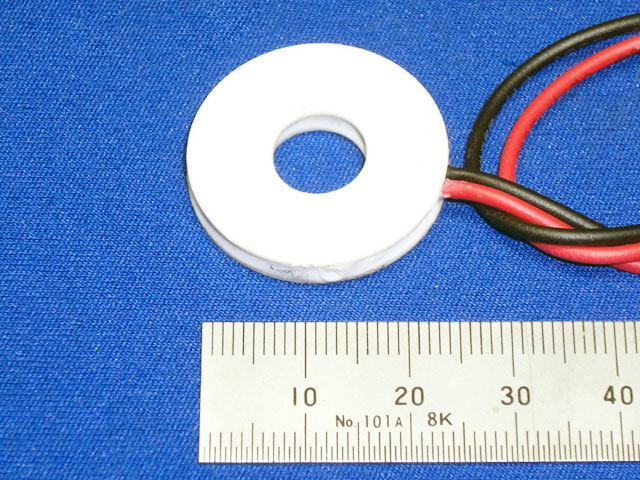

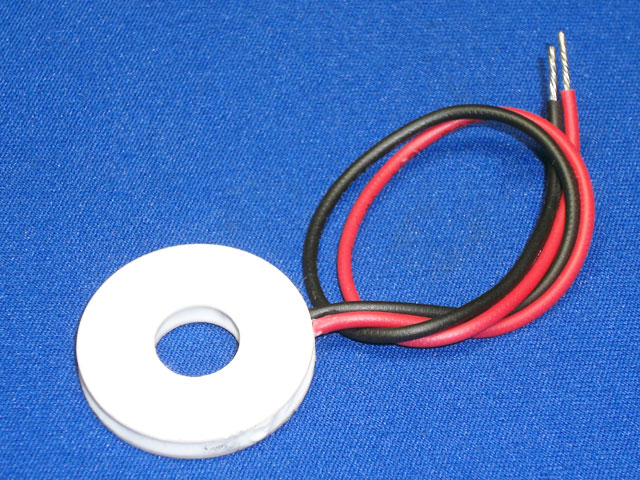

ペルチェ素子 TEC1-050031026
34






【主な仕様】
・最大電流:3A
・最大電圧:5.8V
・最大熱量:14.1W
・最大温度差:66℃
・サイズ:外形26×内径10×厚さ3.7mm
販売価格:¥2,890-



【関連商品】

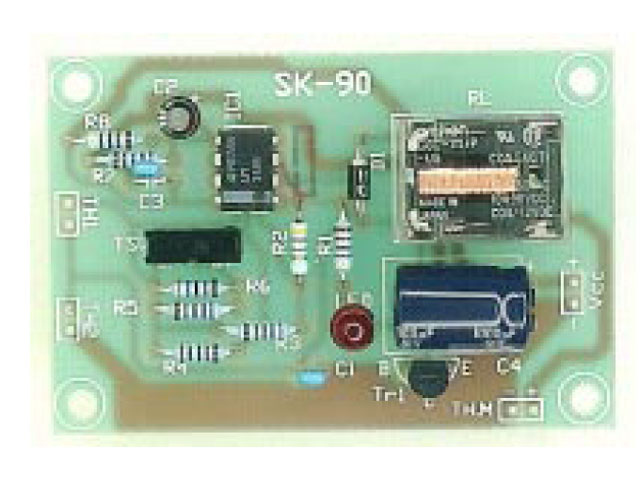

ペルチェ素子用温度コントローラキッ「SK-90」
11






シリコンハウス・オリジナルのペルチェコントローラキットですが、デジットでも販売しております。
2個のサーミスタを使用し、ペルチェ素子の冷却面温度を周辺温度とほぼ同等に保ち、結露の発生を抑制します。

【主な仕様】
・電源:DC12V
・センサ:サーミスタ×2個
・基板サイズ:45(L)×70(W)mm
・出力:ペルチェ素子用
※任意の温度設定はできません。
※条件により結露が発生場合があります。
キット説明書(PDF)
販売価格:¥3,130-

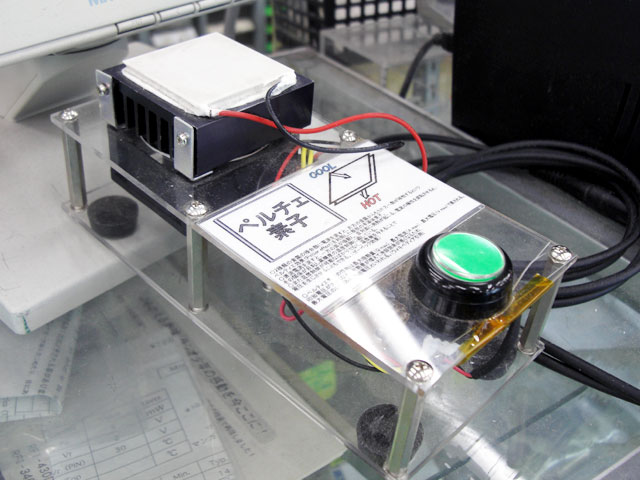

◆店頭でデモを展示中です!
12






ペルチェ素子の冷却効果を簡単に体験できるデモ機を店頭にご用意しております。
ペルチェ素子の表面に指を置き、スイッチを押すと冷たくなってきます。
ぜひ、お試しください。

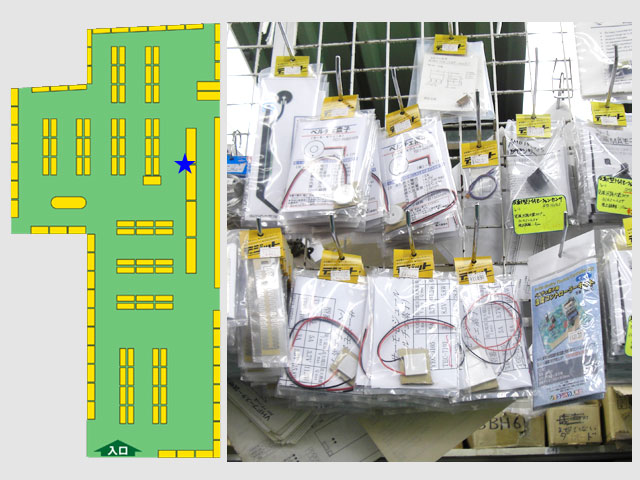

▼ペルチェ素子はレジカウンター上で吊り下げ販売中です!

13
















通販ご希望の方は共立エレショップをご利用ください。
