2013年08月05日

バイポーラ型ステッピングモータ特価品が入荷!

(2013.08.11 UPDATE)
2013summer_bannar



小型のバイポーラ型ステッピングモータが入荷しましたのでご紹介します!

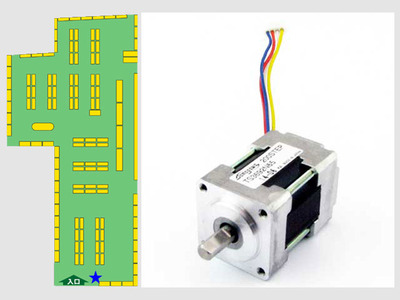

2相バイポーラ型ステッピングモータ「TS3692N65」
TS3692N65_3TS3692N65_1







ステップ角は1.8°、200ステップです。
ステッピングモータは、DCモータやサーボモータ同様、メカトロ制御の基本部分でもあります。
マイコンを使ってステッピングモータの制御学習や実験用に最適です。

【主な仕様】

●ステップ角:1.8°(200ステップ)
●励磁方式:2相励磁
●定格電流:DC350mA/相
●定格電圧:DC3.0V
●巻線抵抗:8.5Ω
●ホールディングトルク:0.17kgf-cm
(2相励磁*0.35A/相)
●本体サイズ:20mm角L30mm(突起除く)
●軸:φ4mmx8.5 (フライス加工有)
●取り付け穴:M2×4(16mm角)
●コネクタサイズ:ZHR-4

◆コネクタ配置
1(青):/A
2(赤): A
3(白):/B
4(黄): B

ただいま特価¥500-で販売中です!


◆モータードライブ基板
1







先日入荷したHブリッジモータードライブ基板とご一緒にいかがでしょうか?
Blog記事:低価格!Hブリッジモータドライブ基板が3種類入荷!

バイポーラ型ステッピングモータ「TS3692N65」は入り口付近にて販売中です!
TS3692N65_4















2013SUMMER

(2013.08.11追記)
共立エレショップに登録しました。通販ご希望の方はご利用ください。
2相バイポーラステッピングモータ / TS3692N65-DJK
