2013年10月16日

D級ミニステレオアンプキット発売

  乾電池2本(3V)でもスピーカをガンガン鳴らせる、
ミニサイズのD級ステレオアンプの組み立てキット、
「DAMP-8403」が発売になりました。

  パワーアンプのICには、
PAM8403(Power Analog Microelectronics社製)を
使っています。
フラットパッケージのICですが、
基板にあらかじめはんだ付けされています。
抵抗やコンデンサなどをはんだ付けするだけで、
手軽に組み立てられます。

  基板寸法は、43×45mmと、とてもコンパクトです。
電池動作のミニアンプとして、組み込み用にも最適です。

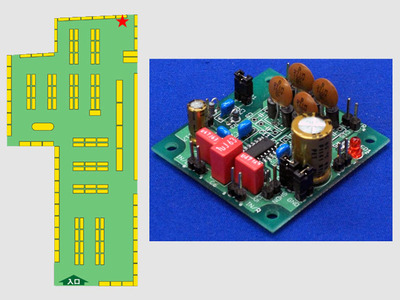

CIMG1525






キット説明書

  主な仕様は次の通りです :

  ◎電源電圧 : 2.5V~5V DC
  ◎出力(5V電源時) :
      4Ω負荷にて 2.5W+2.5W
      8Ω負荷にて 1.4W+1.4W
  ◎出力(3V電源時) :
      4Ω負荷にて 0.85W+0.85W
      8Ω負荷にて 0.45W+0.45W
  ◎ゲイン : 20dB (10倍)
  ◎消費電流(無信号時) :
      5V電源時 : 16mA
      3V電源時 : 8mA
  ◎基板寸法 : 約43×45mm (M3ねじで取り付け可能)

  ※ご注意 : DAMP-8403はBTL方式を採用しています。
        スピーカ出力をグラウンドに
              接続しないでください。
¥1690-
