2013年10月31日

「HP_8920_AMP」キットで、早速遊んでみました。

JRCのハイエンドオーディオ用オペアンプ「MUSES8920」を使用した
ポータブルヘッドホンアンプキット「HP_8920_AMP」で
早速遊んでみました。

CIMG1576






これが話題の「MUSES8920」です。
CIMG1572






基板サイズ:33x37mm(小さいです)

CIMG1573






部品点数が少ないのですぐに完成しました。
(DALEの抵抗は見た目が同じなので値を間違わないように
注意が必要です。)

CIMG1577






MUSES8920 ポータブルヘッドホンアンプキット
「HP_8920_AMP」完成!!!

早速、音出ししましたが、9V角型乾電池を使ったので、
そのままでは音量を上げると歪みっぽくなります。

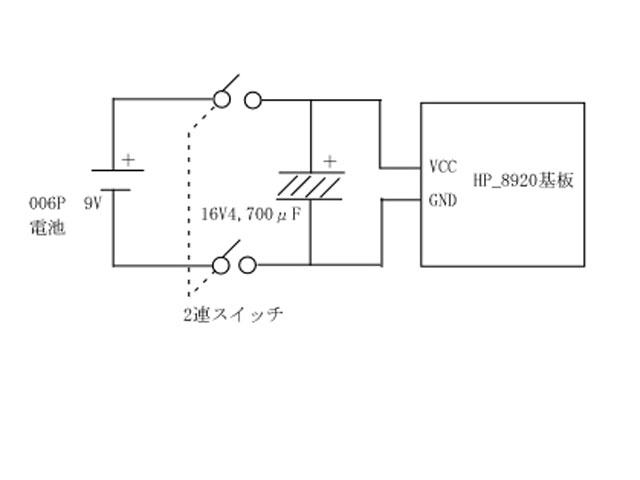

そこで急きょ、16V4,700μFの電解コンデンサを
スイッチのところに追加しました。
回路図1






これは、かなり効きます。これならS社の定番モニターヘッドホンでも
不満なく鳴らせます。
ただし電源を入れてから、しばらくは音が出ません。
(9V角型乾電池の非力さを実感)
CIMG1568







CIMG1567






<製作例>

試しに、「MUSES02」も最大出力電流が大きいので
「MUSES8920」と交換してみました。
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

ぜひ1度試してみてください。こんな事ってあるんでしょうか。
おすすめです。
CIMG1592

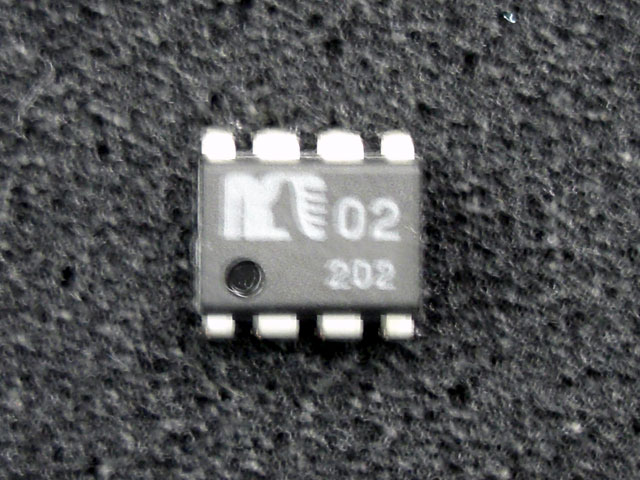

「HP_8920_AMP」キットよりも高価なオペアンプ
「MUSES02」
¥3,400-

(2013.11.1追記)
積層セラミックコンデンサの15μF(L_C1、R_C1)の所に
並列になるように、WIMAのフィルムコンデンサ「MKS2」の
63V0.1μFを基板の裏面に追加しました。
個人的には、これでかなり好みの音になりました。
興味のある方は、ぜひ試してみてください。

CIMG1593

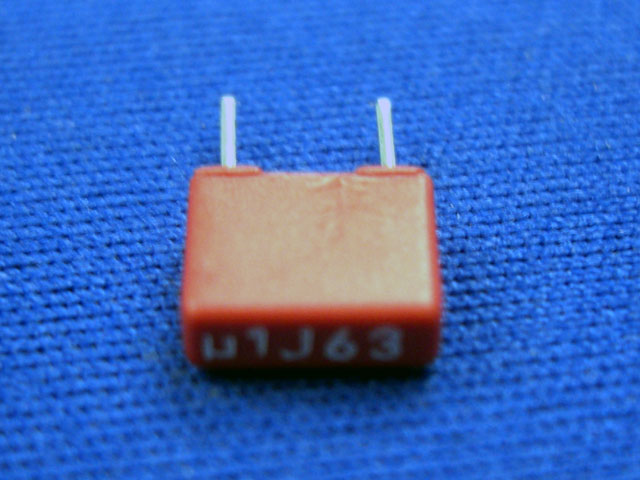

WIMAのフィルムコンデンサ
「MKS2」63V0.1μF
¥80-

(2013.11.6追記)
さらに電解コンデンサの16V470μF(L_C2、R_C2)の所に
並列になるように、WIMAのフィルムコンデンサ「MKS2」の
63V0.1μFを基板の裏面に追加しました。
個人的には、さらに好みの音になりました。
興味のある方は、ぜひ試してみてください。
CIMG1593







WIMAのフィルムコンデンサ
「MKS2」63V0.1μF
¥80-

(2013.11.11最終追記?)
ポータブルヘッドホンアンプキット「HP_8920_AMP」を
毎日、通勤時に聴き、夜には気になった所を改善。
毎晩、ハンダこてを握っておりました。
こんな生活を2週間。ついにでました。好みの音が!!!
1音聴いた瞬間「ゾクッ」ときました。
クオリティーが、一気に上がると「ゾクッ」とくるんです。
これは、かなりおすすめです。
(少しの変更で、大きく音質が変わります。)
ぜひ、いろんな方に作っていただきたいので、
変更点をまとめてみます。

1: 「MUSES8920」を「MUSES02」に交換しました。
2: 積層セラミックコンデンサの15μF(L_C1、R_C1)の所に
   並列になるように、WIMAのフィルムコンデンサ「MKS2」の
   63V0.47μFを基板の裏面に追加しました。
CIMG1628

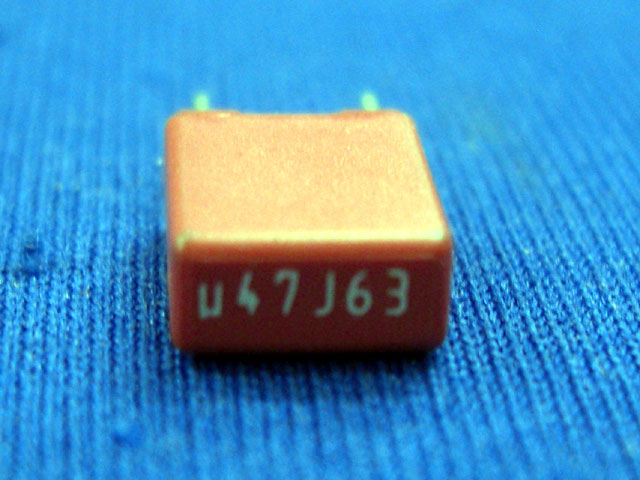

   WIMAのフィルムコンデンサ
   「MKS2」63V0.47μF
   ¥100-

3: 電解コンデンサの16V470μF(L_C2、R_C2)を
  ニチコンの超低ESRアルミ固体電解コンデンサの
  「LF」シリーズ、16V470μFに交換しました。
  その時に、前に追加したWIMAのフィルムコンデンサ
  「MKS2」の63V0.1μFを取り除きました。
CIMG1627

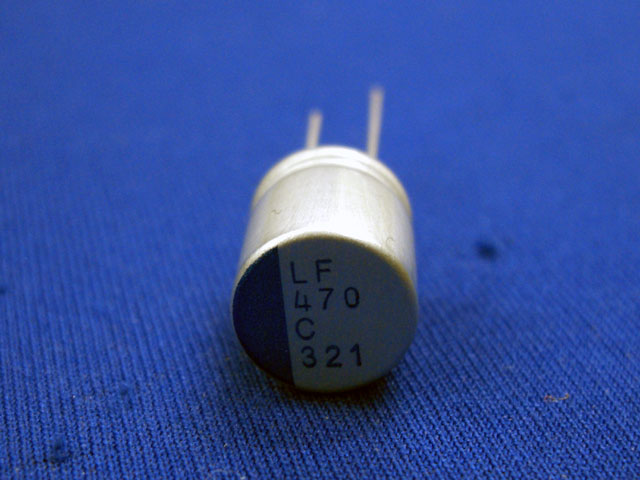

 超低ESRアルミ固体電解コンデンサ
  「LF」16V470μF
  ¥130-
4:電源のところに、16V4,700μFの電解コンデンサを
 追加しました。(電源インピーダンスを下げるため)
  電解コンデンサは、ニチコンの「KT」シリーズを使用
   しています。
  ¥300-

以上です。たったこれだけの変更でかなりの
クオリティーUPできました。

かなりマニアックですが、これが面白いんです。
                          END
