2013年11月03日
PWM制御で回転速度をコントロール!! 赤色回転灯実験セット発売
(2013.11.7 UPDATE)
回転をコントロールできる、PWM制御の赤色回転灯
実験セットを発売しました。
タイマICの定番、LMC555を使った
可変デューティ発振回路でPWM出力を作り出し、
回転灯の回転をコントロールします。
基板上のボリュームを回すことで、低速回転から高速回転まで、
回転速度を自在にコントロールできます。

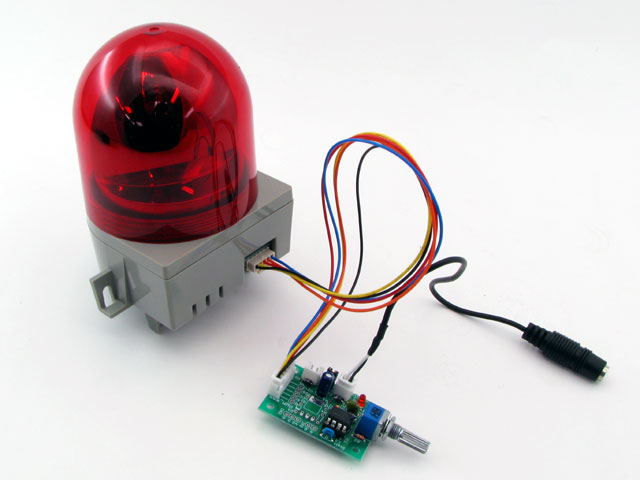

実験セットの内容は、次のとおりです:
(1) PWM発生器基板の組み立てキット(回転灯バージョン)
(2) 3相ブラシレスDCモータ搭載 赤色回転灯
(3) 接続用ケーブル
(4) 12V 5W電球
(5) 組み立て説明書
※電源用のケーブルは付属しません。
実験セットに入っている赤色回転灯はDC12Vで動作します。
PWM制御で回転速度をコントロールできます。
(逆転はできません)
※回転灯に入っている電球は、24V 5Wの電球ですので、
付属の12V 5Wの電球に 交換してください。
※セットに入っている回転灯は、屋外仕様にはなっていません。
※回転灯の回転が止まった場合は、電源を入れなおしてください。
アイデア次第で面白く使えそうです。

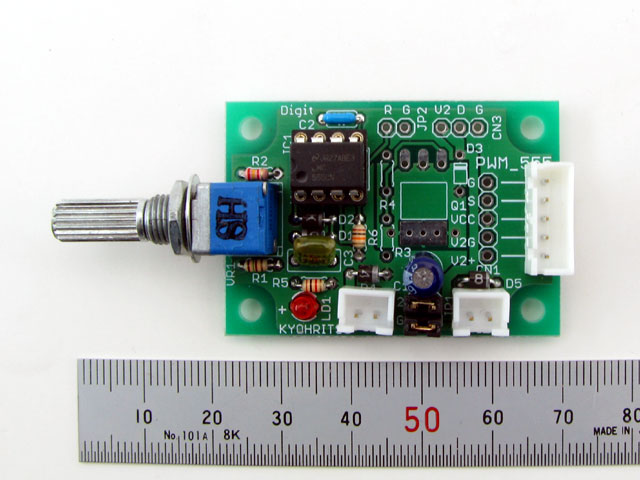

(参考) PWM発生器基板の主な仕様
◎発振周波数 : 約25kHz(固定)
◎電源電圧 : 12V(DC)
￥1690-
制御基板キット説明書
接続説明書
(2013.11.7追記)
共立エレショップに登録！通販ご希望の方はご利用ください。
回転灯コントローラー実験セット / KAITEN_555
