DCモータドライバ基板 「8Ax2chタイプ」と「10Ax1chタイプ」の2機種が新規入荷！！
DCモータードライブ基板が2機種新しく入荷しました！
infineon社のモータドライブ用ハーフブリッジBTN7971Bを使用したモータドライバ基板で
高出力モータ駆動の実験/評価が簡単に出来ます。
///
BTN7971Bの主な特徴
Current limitation level of 50 A
Path resistance of max. 30.5 mΩ
PWM capability of up to 25 kHz
///
ICのデータシート

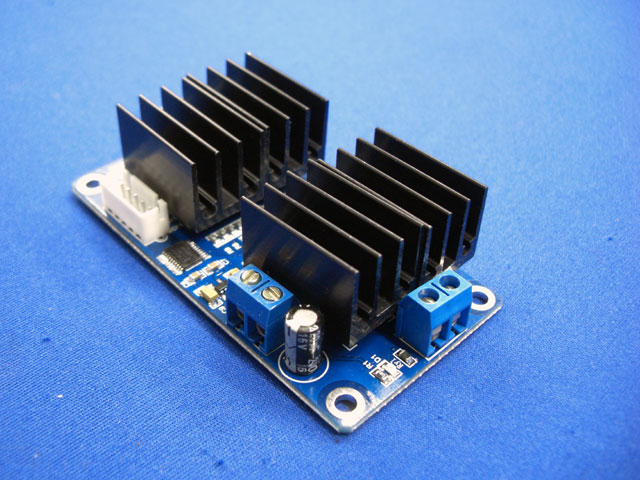

8Ax2ch基板 Mot917_8A2_13SU
￥4,980(税込)
BTN7971Bを4個使用したデユアルモータドライバ基板
それぞれ正回転(CW)、逆回転(CCW),ブレーキ、の3モードを独立制御可能
25KHｚまでの制御信号入力が可能でPWM速度調節に対応
制御信号:ロジックレベル（DC3V～5V）
電源電圧:DC8V～12V
連続負荷電流:8A/1ch
<<PWM推奨値:3kHz～8kHz>>
<<電源LINEのタンタルコンデンサが16V耐圧ですので
必ず電源電圧の範囲内で使用して下さい。>>
<<連続負荷電流は抵抗負荷での値です。実測温度測定値:放熱板約50度/基板裏面約60度>>
資料はこちら

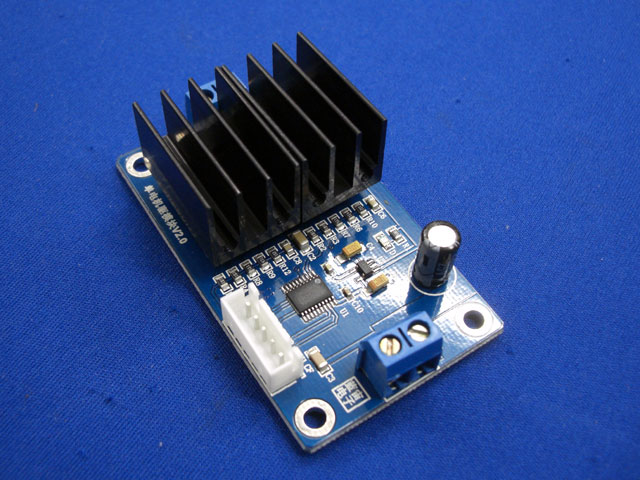

10Ax1ch基板 Mot91710A_13SU
￥2,980(税込)
BTN7971Bを2個使用したシングルモータドライバ基板
正回転(CW)、逆回転(CCW),ブレーキ、フリーの4モード制御
25KHｚまでの制御信号入力が可能でPWM速度調節に対応
CF端子から出力電流フィードバックを受けることも可能
制御信号:ロジックレベル（DC3V～5V）
電源電圧:DC8V～12V
連続負荷電流:10A
<<PWM推奨値:3kHz～8kHz>>
<<CF端子の使用についてはデータシートを参照して下さい。未使用時はオープンにして下さい>>
<<電源LINEのタンタルコンデンサが16V耐圧ですので
必ず電源電圧の範囲内で使用して下さい。>>
<<連続負荷電流は抵抗負荷での値です。実測温度測定値:放熱板約60度/基板裏面約70度>>
資料はこちら
※これらの基板は電子工作向けの学習、実験、開発向けであり資料などは参考用となります。
資料は目安程度で差異や誤りがある場合があり商品の性能などを保証するものではありません。
各種設定、使用については自己責任でお願いいたします。
----------------------------------------------------------------------------------------------
カウンター向かって左のモータードライブIC売り場上の
吊り下げにて販売中
