2014年05月10日

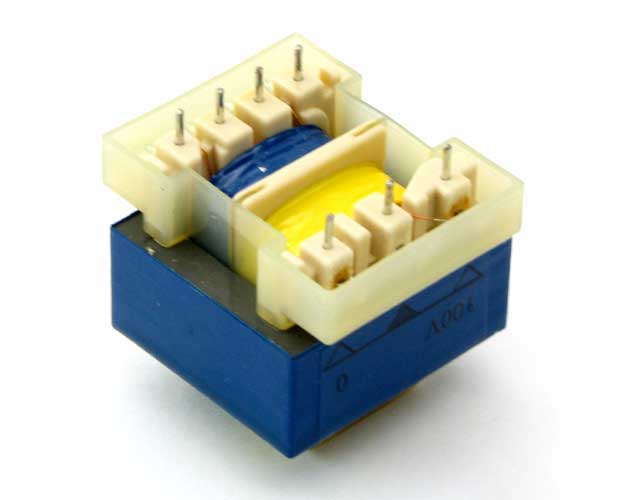

染谷電子 小型電源トランス「LH28シリーズ」

染谷電子の小型電源トランスをご紹介します。

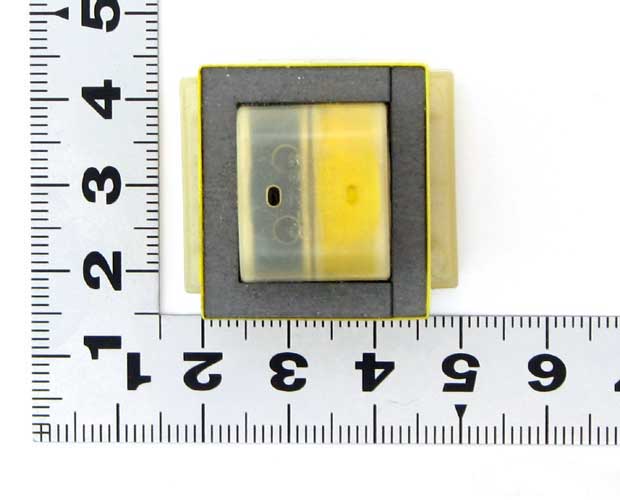

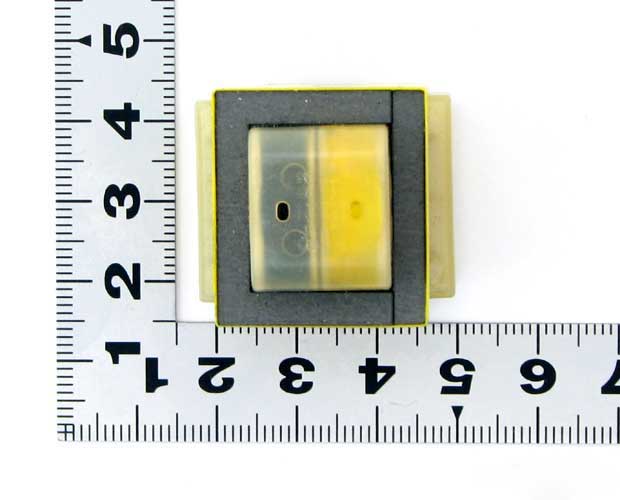

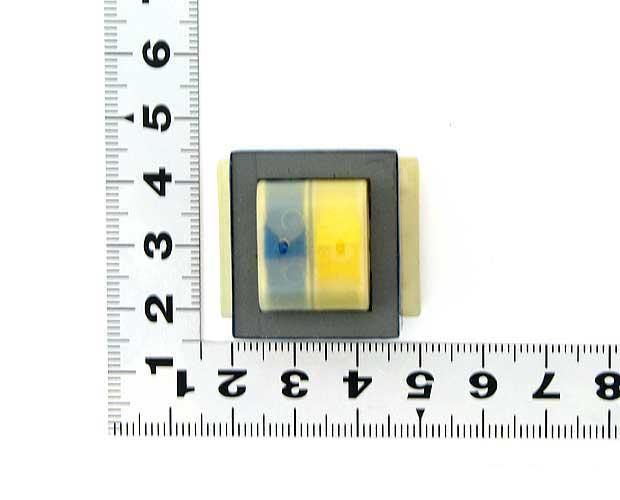

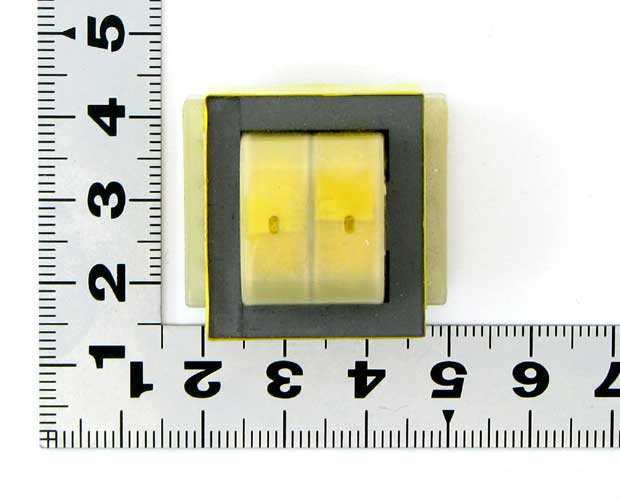

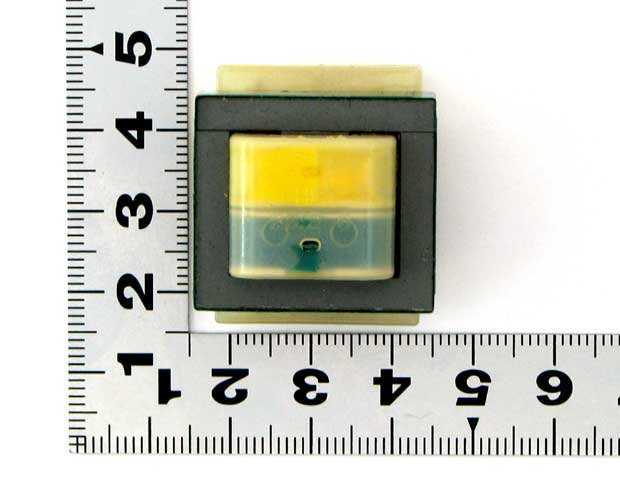

外形サイズが29(W)×32(D)×28(H)mmという小型サイズの基板実装型電源トランスです。

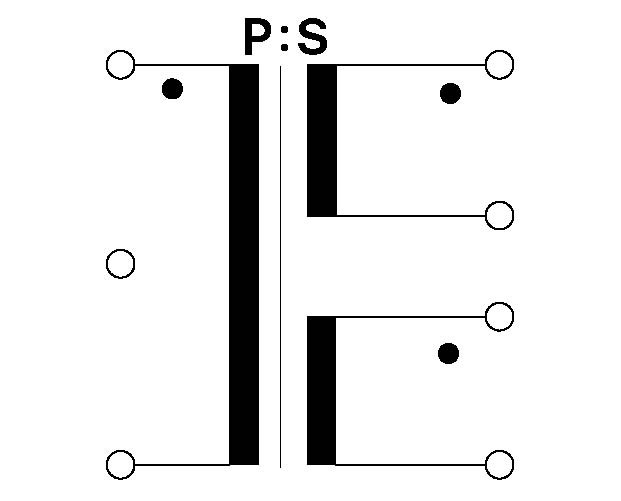

2次側は2出力で、オーディオなどのオペアンプ回路に最適、シリーズでもパラレルでも使用可能です。

トランスに巻いてる線に小型細線を使用してますが、特殊工法にて頑丈。

ハンダ面をスカートで完全カバーしてありますので、実装後もスッキリ!


小型電源トランス LH2804 販売価格:¥740- (8%)
lh2804alh2804c







lh2804blh28






【仕様】
●二次側:6V 120mA×2
●一次側:100V
●電力:1.44VA
●直/並使用可能
●完全カバー付
●端子:基板ピン端子
詳細資料/PDF



小型電源トランス LH2806 販売価格:¥740- (8%)
lh2806alh2806c







lh2806blh28






【仕様】
●二次側:9V 86mA×2
●一次側:100V
●電力:1.54VA
●直/並使用可能
●完全カバー付
●端子:基板ピン端子
詳細資料/PDF

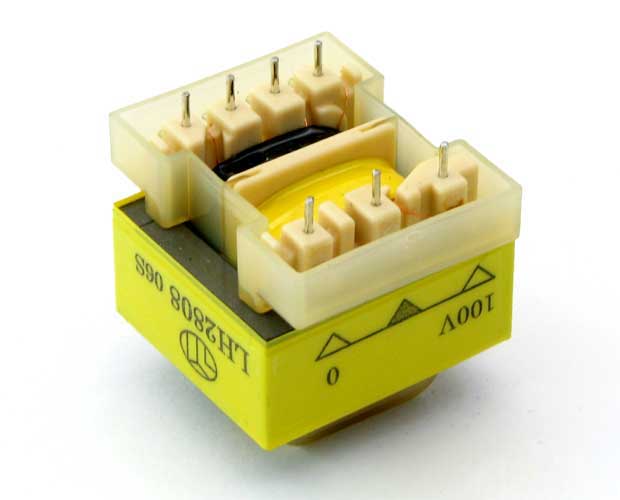

小型電源トランス LH2808 販売価格:¥740- (8%)
lh2808alh2808c







lh2808blh28






【仕様】
●二次側:12V 64mA×2
●一次側:100V
●電力:1.53VA
●直/並使用可能
●完全カバー付
●端子:基板ピン端子
詳細資料/PDF



小型電源トランス LH2810 販売価格:¥740- (8%)
lh2810alh2810c







lh2810blh28






【仕様】
●二次側:15V 50mA×2
●一次側:100V
●電力:1.50VA
●直/並使用可能
●完全カバー付
●端子:基板ピン端子
詳細資料/PDF

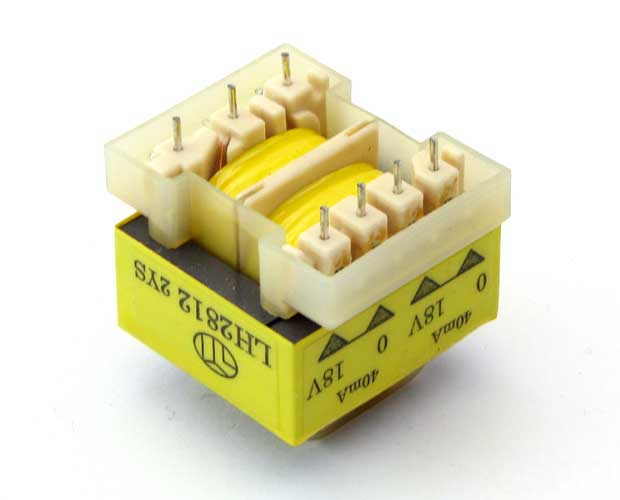

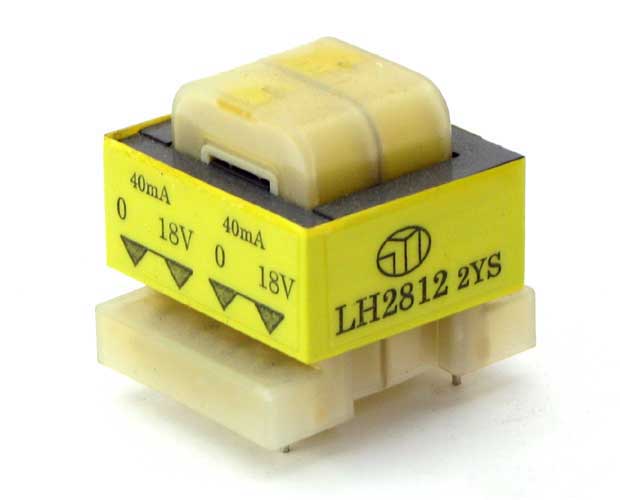

小型電源トランス LH2812 販売価格:¥740- (8%)
lh2812alh2812c







lh2812blh28






【仕様】
●二次側:18V 40mA×2
●一次側:100V
●電力:1.44VA
●直/並使用可能
●完全カバー付
●端子:基板ピン端子
詳細資料/PDF


染谷電子の小型電源トランスは、デジットオリジナル
USBオーディオインターフェイス用電源キットにも採用
しております!
2704den2704den_trance

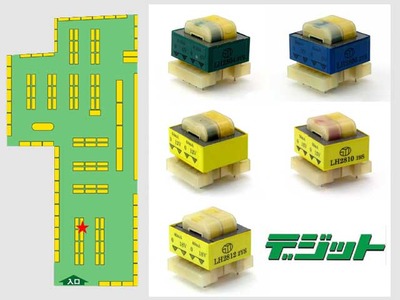

小型電源トランスは下記の売り場にて販売中です!
2eec03ad

















通販ご希望の方は共立エレショップをご利用下さい!
