2014年05月16日

9軸センサモジュール「KP-9150」が発売!

共立プロダクツから
加速度3軸、ジャイロ3軸、地磁気(磁界)3軸の
計9軸のセンサーモジュールが発売されました。

小型で2.54mmピッチのユニバーサル基板や、ブレッドボード
にも実装可能となっております。
今なら初回ロット限定でセンサモジュールからのデータを
シリアル通信で外部に送信するプログラムを
書き込み済みのPICマイコンが付属しております。

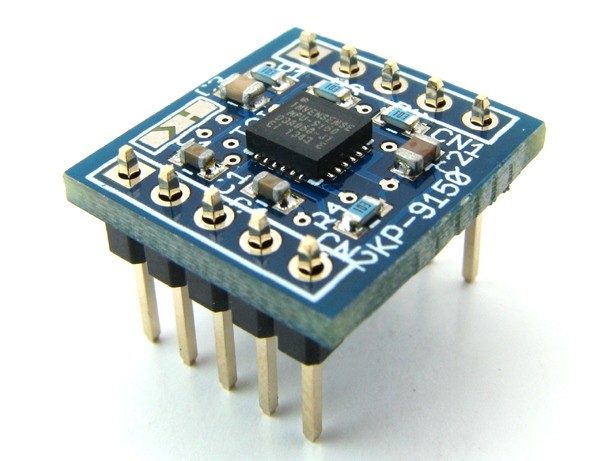

KP-9150-2






「KP-9150」¥2375(税込/8%)

「KP-9150」の主な仕様
搭載センサ:InvenSense「MPU-9150」
電源電圧:DC3.3V(DC2.375V~3.465V)
基板サイズ:W15×D16.5mm

【インターフェース】
●インタフェース:I2C
●I2C動作モード:スレーブ
●I2Cスレーブアドレス:初期値1101000。ジャンパーにより、
 1101001への切り換え可能
●I2Cバス速度:400KHz (プルアップ抵抗をモジュールに内蔵)

【ジャイロセンサー部】
●フルスケール:±250/±500/±1000/±2000度/秒
●データ長:16bit
●最小スケール:131/65.5/32.8/16.4LSB/度
●誤差:-3%~+3%
●温度誤差:±0.04%/℃(-40℃~+85℃)
●データレート:4Hz~8000Hzソフト設定

【加速度センサー部】
●フルスケール:±2g/±4g/±8g/±16g
●データ長:16bit
●最小スケール:16,384/8,192/4,096/2,048LSB/g
●誤差:±3%
●温度誤差:±0.02%/℃(-40℃~+85℃)
●データレート:4Hz~1000Hzソフト設定

【磁力センサー部】
●最大値:±1200μT
●データ長:13bit
●検出感度:0.3μT/LSB
●初期ゼロ出力:-1000~+1000LSB


搭載センサInvenSense「MPU-9150」の資料はこちら

資料などは共立プロダクツページにて公開しております

通販ご希望の方は、共立エレショップをご利用ください。
9軸センサモジュール「KP-9150」
http://eleshop.jp/shop/g/g402247/

-----------------------------------------------------------------------------------------------

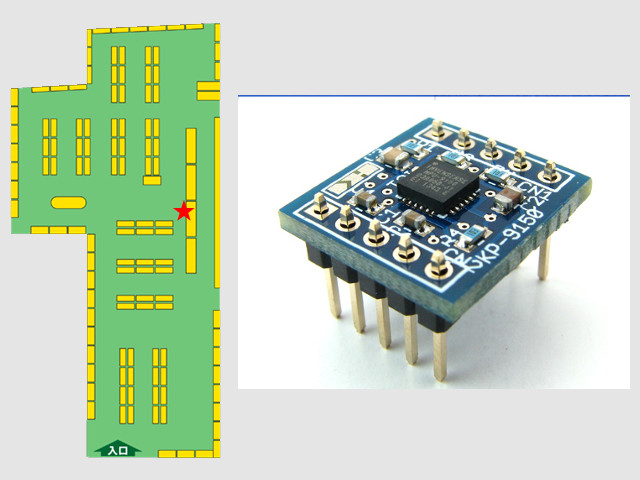

レジカウンター前つり下げにて販売中です
