2014年05月17日
お手軽で高性能！32bit,384kHz対応オーディオD/AコンバータIC「PCM5102」

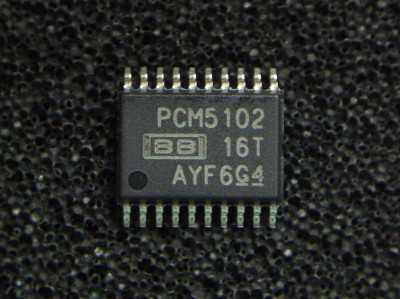

Texas InstrumentsのオーディオD/AコンバータIC「PCM5102」
のご紹介です
このICの特徴はIC内部にI/V変換を内蔵しており、
アナログ出力のカップリングコンデンサが不要で
最大2.1VRMSの出力が出せるところです。
しかも32bit,384kH対応、SNR、Dynamic Rangeともに112dbとなっており
なかなか高性能なICです。
電源は3.3V（typ）動作で設定はハードウェア制御なのでお手軽に使えます。
USBオーディオやDAIからのオーディオデジタル信号（SCK、BCK、LRCK、DIN）
を入力し、アナログ出力をそのままラインアウトとして出力できます。
回路も部品点数は少なめでシンプルに作ることができます。
電池駆動の自作ポータブルDACに使うICとして人気が出ているようです。
「PCM5102」￥1180（税込/８％）
「PCM5102」の主な仕様
○対応解像度：16～32ビット
○サンプリング周波数：8～384kHZ
○電源電圧 デジタル：3.0～3.6V
アナログ：3.0～3.6V
○SNR ：112db
○ダイナミックレンジ：112db
○THD+N @ - 1dBFS ：-93db
○I2S, left justifiedに対応
○出力のカップリングコンデンサが不要
○最大アウトプット ：2.1VRMS
○Integrated High-Performance Audio PLL搭載で
BCKからSCKを生成可能（PLLモード時）
○パッケージは20-pin TSSOP（0.65mmピッチ）
ユニバーサル基板で組む際には
2.54mmピッチへの変換基板
「SSOP/SOP変換基板－D020」￥113（税込/8％）がお薦めです。
I2S出力ができる
USBオーディオインターフェイスキット「USB_DOUT2706kit」
http://blog.digit-parts.com/archives/51737548.htmlや
USB 32bit,384kH対応D/Dコンバータ「Amanero Combo 384」
http://blog.digit-parts.com/archives/51898372.html
と組み合わせてお手軽＆高性能D/Aコンバータはいかがでしょうか？
-------------------------------------------------------------------------------------------
レジカウンター右側のオーディオIC売り場にて販売中！
