デジットイチオシ！特価32×16のドットマトリクスLEDパネル
ただいまデジットでオススメの、表示が明るく見やすい
特価32×16のドットマトリクスLEDパネルをご紹介いたします！

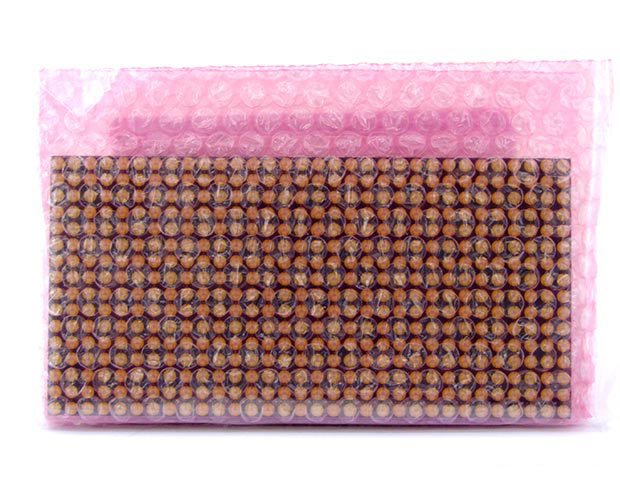

32×16ドットマトリクスLEDパネル
この32×16ドットマトリクスLEDパネルは、表示データを書き込むだけで
簡単に使用できます。

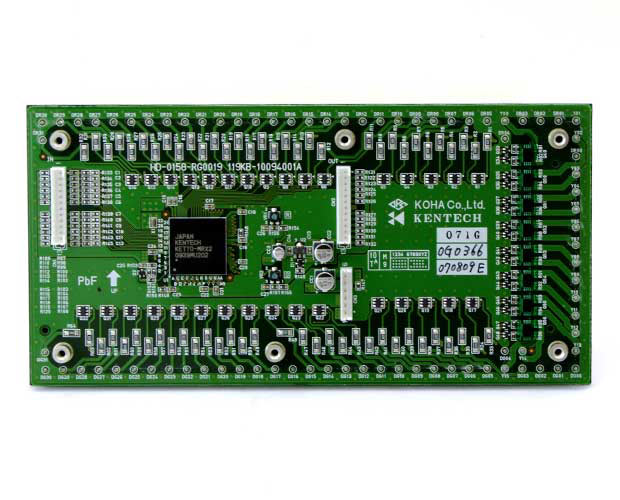

表示動作はハードウェア的に自動で行われ、表示用バッファRAM(512bit×2面)を
内蔵していますので、データの書込み操作は表示タイミングに関係なく行なえます。
赤/緑の2色LEDを使用しており、赤/緑同時点灯により橙を発光、組み合わせに
よって3色表示ができます。
また、ドットマトリクスLEDパネルはシリアルで簡単に複数枚連結が可能です。
手間をかけることなくマイコンやAduinoなどにつなげて使えますので、
表示器に挑戦してみたい方や技術系鉄ちゃん(笑)などなど、いかがでしょうか？
【概要】
●メーカー：光波(KOHA)
●絶対最大定格
・駆動部電源電圧：－0.3～5.5VDC
・LED部電源電圧：＋5.5VDC(最大)
・信号入力電圧：－0.3～VDD＋0.3V
・動作温度範囲：－10～＋60℃(結露なきこと)
・保存温度範囲：－25～＋85℃(結露なきこと)
●主な仕様：
・表示色：赤/橙/緑
・表示ドット数：32(横)×16(縦)ドット

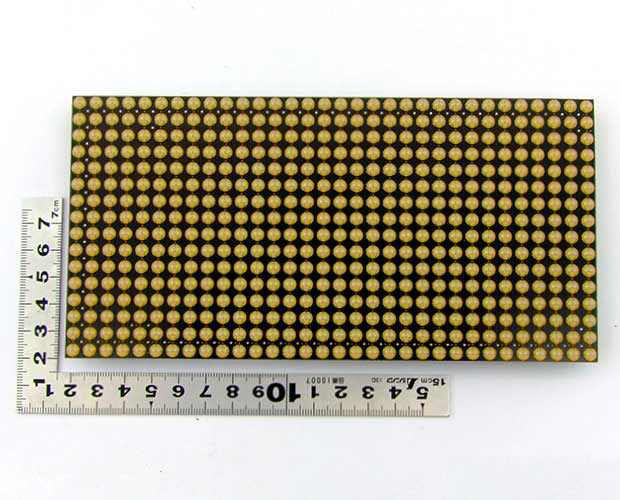

・表示面寸法：192(W)×96(H)mm
・デューティ比：1/16
・スキャン周波数：330Hz(自動スキャン)
・バッファRAM：512bit(32bit×16ワード)×2面
・駆動部電源電圧：5V DC
・LED部電源電圧：5V DC
・LED部消費電流：最大約1.8A(全ドット点灯時)
・クロック周波数：最大20MHz(単体動作時)
・その他：M3ネジで取り付け可能
※デジットオリジナル取扱説明書付き！
取扱説明書/PDF
販売価格：特価￥3,500- (8％税込)

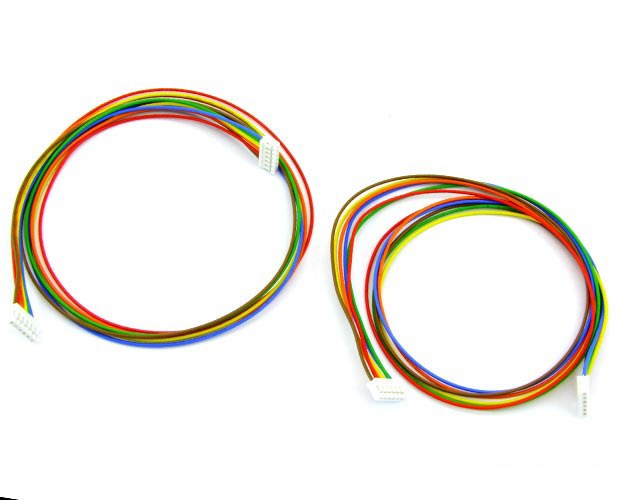

◆32×16ドットマトリクスLEDパネルに便利なケーブルも販売中！
32×16ドットマトリクスLEDパネルを使用するのに便利な、信号ケーブル1本と
電源用ケーブルのセットを作りました！
デジットオリジナル

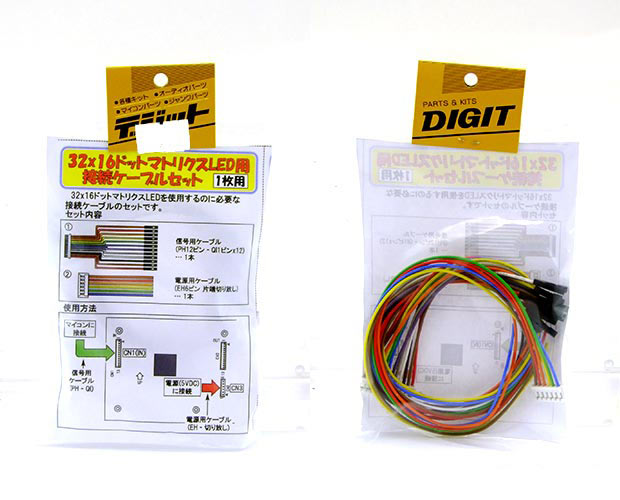

32×16ドットマトリクスLEDパネル接続用ケーブル1枚用
32×16ドットマトリクスLEDパネルを1枚駆動するのに便利なケーブルセットです。
信号用ケーブルは、ドットマトリクスLEDパネルとマイコンやArduino等と接続に、
電源用ケーブルはドットマトリクスLEDパネルの電源供給用に使用できます。
●商品構成
・信号用ケーブル(PH12ピン－QI1ピン×12)×1本
・電源用ケーブル(EH6ピン片端切り離し)
販売価格：特価￥400-
デジットオリジナル

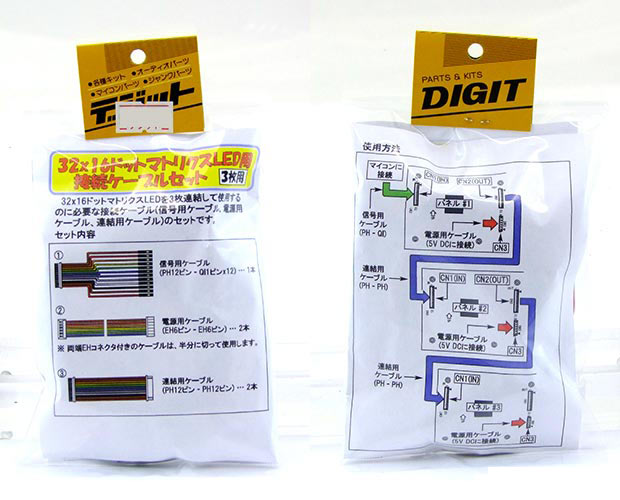

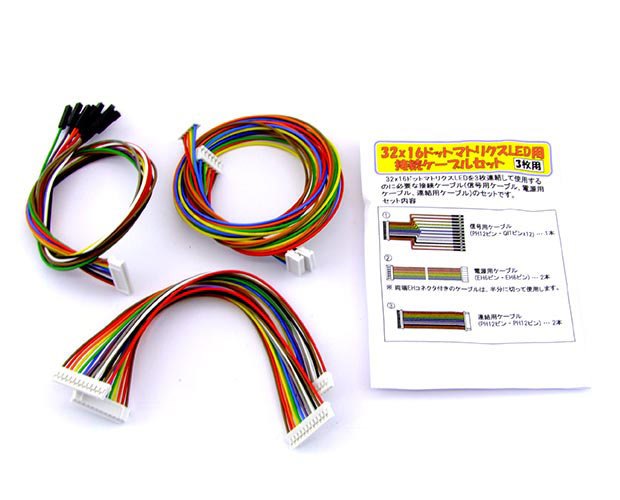

32×16ドットマトリクスLEDパネル接続用ケーブル3枚用
32×16ドットマトリクスLEDパネルを3枚連結して駆動するのに便利な、
ケーブルのセットです。
信号用ケーブル1本、電源用ケーブル2本のほかに、連結用ケーブルが2本入っています
ので、ドットマトリクスLEDパネルを3枚連結して使う場合にご使用ください。
●商品構成
・信号用ケーブル(PH12ピン－QI1ピン×12)×1本
・電源用ケーブル(EH6ピン－EH6ピン)×2本
・連結用ケーブル(PH12ピン－PH12ピン)×2本
販売価格：特価￥900-
32×16ドットマトリクスLEDパネルのデジット店頭デモの動画
只今デジットの店頭にて32×16ドットマトリクスLEDパネルを3枚連結して
表示させているデモを展示中です！
通販ご希望の方は共立エレショップへどうぞ！
32×16ドットマトリクスLEDパネル(赤/橙/緑) / 32x16DOT-0158-DJK
32×16ドットマトリクスLEDパネル接続用ケーブル1枚用 / 32X16DOT-CABLE1
32×16ドットマトリクスLEDパネル接続用ケーブル3枚用 / 32X16DOT-CABLE3
32×16ドットマトリクスLEDパネルは、下記の売り場にて好評販売中です！
32×16ドットマトリクスLEDパネル専用ケーブルは、
下記の売り場にて販売中です！
