2016年04月03日

RGBバックライトの付いた16桁2行キャラクタLCD入荷しました。

HD44780コンパチコントローラ搭載、
バックライトがRGB LEDになってる
16桁2行キャラクタLCDです。

バックライトは、16番,17番,18番ピンによって
制御されます。
3色のバックライト制御することにより、
好きな色に変更することができます。
MODE切替時などにバックライトの色が
変わるとカッコイイかも知れません。

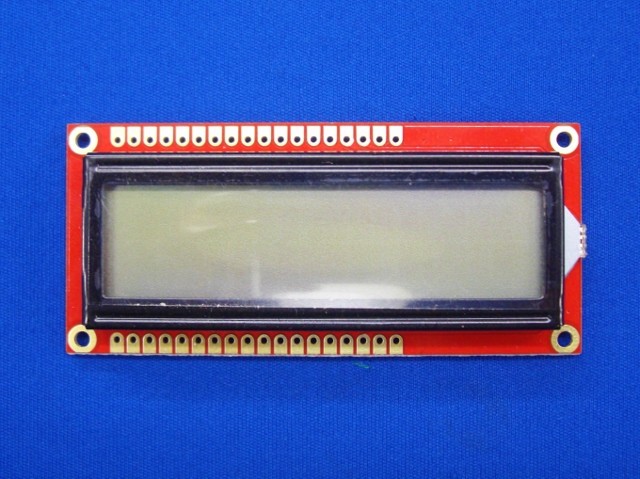

CIMG6154 (640x479)

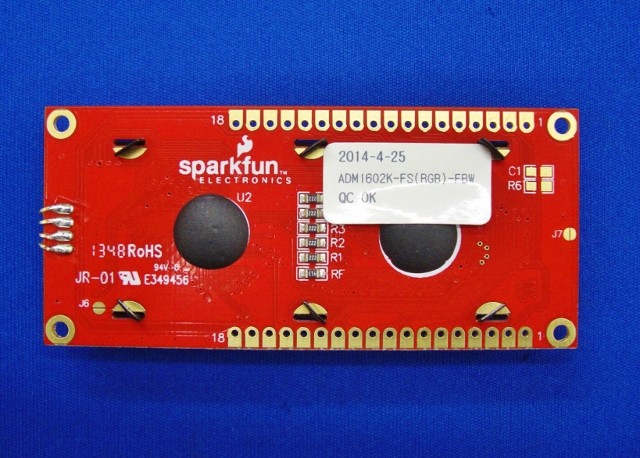

CIMG6157 (640x458)






コントローラIC:SPLC780D

ピンアサイン
1:VSS (GND)
2:VDD (DC5V)
3:V0
4:RS
5:RW
6:E
7:DB0
8:DB1
9:DB2
10:DB3
11:DB4
12:DB5
13:DB6
14:DB7
15:K
16:A-RED        (実測:2v 15mAぐらいです。)
17:A-GREEN (実測:3v 15mAぐらいです。)
18:A-BLUE   (実測:3v 15mAぐらいです。)

SparkFunElecronics
「16×2キャラクタLCD 5V版 RGBバックライト付」
SFE-LCD-10862
販売価格¥2,015-(消費税8%税込み)

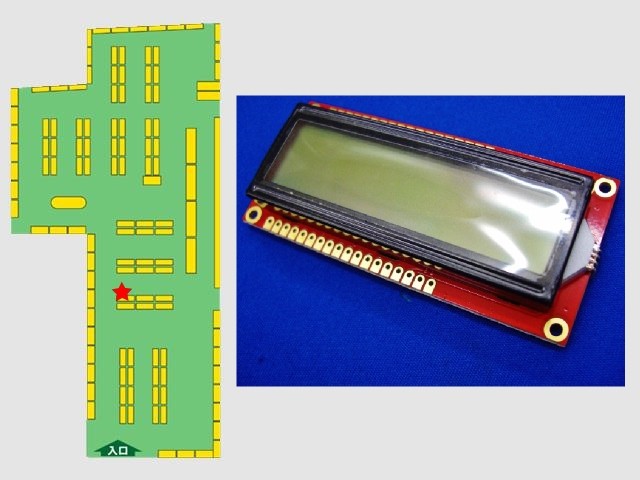

bitmap (640x480)


















通販ご希望の方は共立エレショップへどうぞ!

16×2キャラクタLCD RGB LEDバックライト5V[RoHS] / LCD-10862
