2016年12月24日

MESH GPIOタグ用コネクター変換基板入荷しました!

MESH GPIOタグ用コネクター変換基板入荷しました!
kpmeshgpadpa (620x500)kpmeshgpadpb (620x500)







MESH GPIOタグの信号を分配してより機能的にします!
KP-MESHGP-ADPは、MESH GPIOタグ/MESH-100GPの
信号を分配するアダプター基板です。
MESH GPIOタグの入出力信号8点を電源・アース、信号の3P端子に中継します。

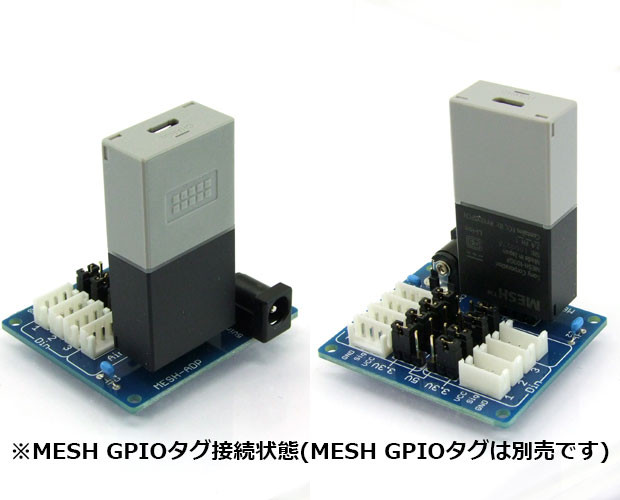

※MESH GPIOタグは別途ご用意ください。

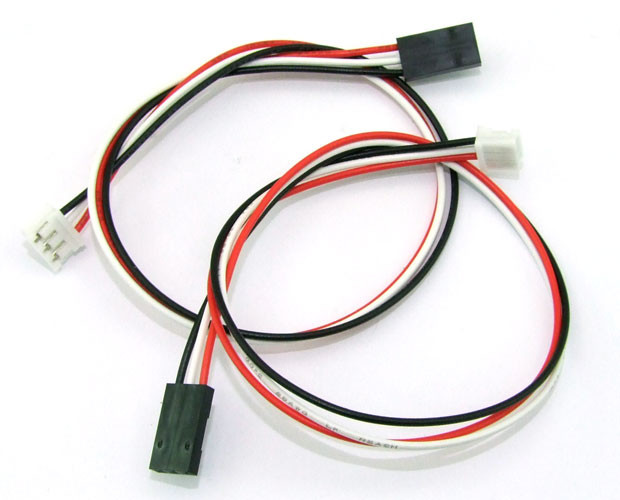

分配端子用ケーブル2本付き

kpmeshgpadpe (620x500)
kpmeshgpadpF (620x500)

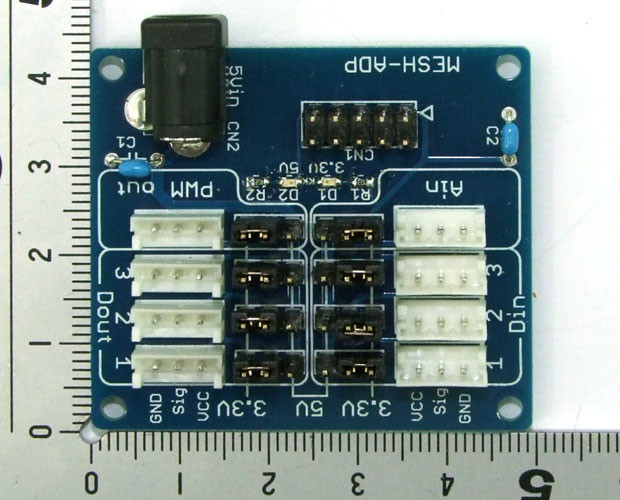

MESH GPIOタグ用コネクター変換基板【基板完成品】
「KP-MESHGP-ADP」
販売価格¥1,620-(消費税8%税込み)

【製品仕様】
•対象機種:MESH GPIOタグ/MESH-100GP
•補助電源:DC5V
•補助電源入力:DCジャック(φ2.1センタープラス)
•分配信号:出力×3、入力×3、PWM 出力×1、アナログ入力×1
•電源表示:MESH GPIOタグの3.3V出力および補助電源+5VでLEDが点灯
•その他:分配信号には、MESH-100GPの3.3V電源出力または補助電源入力5Vが
     切り替え供給可能です。
※補助電源5Vは各端子に分配可能ですが、
  MESHからの指示でON/OFFする機能はありません。
  補助電源入力に電源が接続されている限り、分配端子に供給されます。
  (ジャンパーピン設定時)
※5V電源を必要としない場合は補助電源端子に5Vを供給する必要はありません。

取扱説明書
詳細はこちら

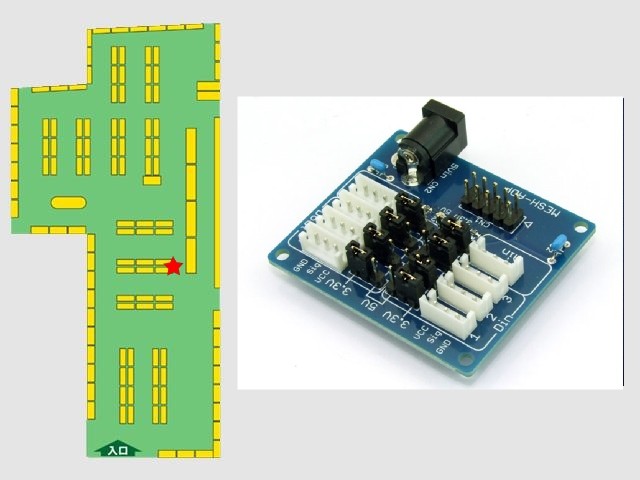

image3031 (640x480)

















通販ご希望の方は共立エレショップへどうぞ!

MESH GPIOタグ用コネクター変換基板 / KP-MESHGP-ADP
