2017年06月14日

「AK4490」搭載ラズパイ用DACが入荷しました!

人気の旭化成のDAC「AK4490」を搭載した
ラズパイ用DACが入荷しました!

しかもこのDACボードは、サンプリングコンバータも
搭載しており、
PCM⇒DSD
DSD⇒PCM

に変換でき、アップサンプリング
PCM : 44.1kHz, 88.2kHz, 176.4kHz, 352.8kHz→705.6kHz
     32kHz, 48kHz, 96kHz,192kHz,384kHz→768kHz
DSD : DSD2.8MHz, DSD5.6MHz→DSD11.2MHz
に変換されて、DAC「AK4490」に入力されます。

出力もアンバランスとバランスを持っています。
ハイエンド系のヘッドホン・アンプや、プリアンプとバランス接続し
フルバランス伝送で楽しむことも出来ます。
これは、かなり気になります。
AmaneroのCombo384(別売)を装着するとUSB-DACとして使用可能です。

ワンダーピュア
「WP-DAC4490
販売価格 ¥28,620-(消費税8%税込み)
wpdac4490a








wpdac4490f








【特徴】
●4層の高密度基板設計によりDAC+SRC+MCUを同一基板に搭載
●高性能 DAC「AK4490」(旭化成)搭載
・PCM:32bit/768kHz
・2.8MHz, 5.6MHz, 11.2MHz DSD入力対応
・強ジッタ耐力
・低歪差動出力
・THD+N:-112dB
・DR, S/N:120dB
●DSD再生
・I2S信号でDoP対応(Raspberry Pi I2SではDSD2.8M再生になります)
・USB-DACの場合、DSD11.2Mまでの再生可能
●高性能SRC(Sample Rate Converter)「AK4137」 (AsahiKASEI)搭載
・I2S信号はSRCで高精度低ジッタークロックに変換
・4つの出力モード PCM→PCM / DSD→DSD / PCM→DSD / DSD→PCMに対応
・PCM/DSDは各サンプリング周波数で最高周波数にアップサンプリング
 PCM : 44.1kHz, 88.2kHz, 176.4kHz, 352.8kHz→705.6kHz
    32kHz, 48kHz, 96kHz,192kHz,384kHz→768kHz
 DSD : DSD2.8MHz, DSD5.6MHz→DSD11.2MHz
※CD信号もハードウェアで高音質にアップサンプリング
●高音質設計
・アナログ部は高音質オペアンプを±2電源で駆動し、高音質コンデンサを採用
・バランス出力、アンバランス出力装備
・4層基板を採用し専用GND層を使うことにより超低ノイズ設計
・Raspberry Pi の電源とDAC電源とを完全に分離してノイズの侵入を防止
●DSD出力オーディオDDボード/Combo384(別売)を装着すると単独でUSB-DACとして使用可能

【製品仕様】
●オーディオDAC:旭化成 AK4490EQ
※ご参考:AK4490EQデータシート(PDF)
●PCM:32bit 768kHz
●DSD:2.8MHz,5.6MHz,11.2MHz対応
●THD+N:-112dB
●DR,S/N:120dB
●電源電圧:DC5V
●基板サイズ:65(W)×55(D)×20(H)mm

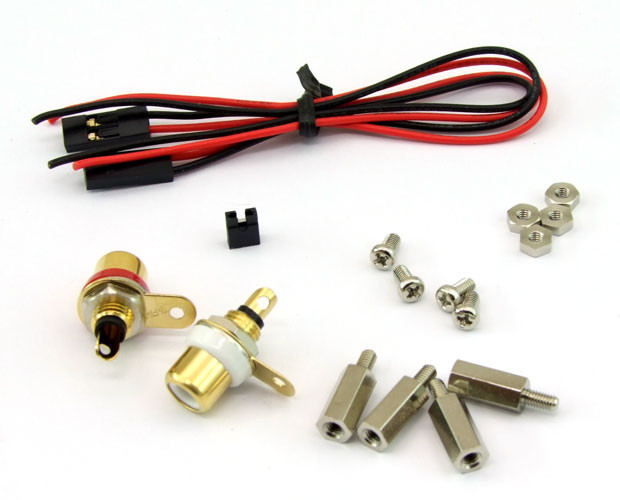

●付属パーツ:
・ナット M2.6:4個
・スペーサ M2.6×11mm:4本
・ネジ M2.6×5mm:4本
・QIハーネス 150mm:2本
・RCAジャック 白/赤:各1個
・ショートプラグ:1個

bitmap (2)

















通販ご希望の方は共立エレショップへどうぞ!

Raspberry Pi用ハイエンドDAコンバータ基板完成品 / WP-DAC4490
