2013年03月22日
【Tips】知っておくと便利!ヘッダーピンのハンダ付けの仕方

1列のヘッダーピンのハンダ付け、ハンダ付けに慣れていない初心者の方には、大変難しかったりします。
デジットのオリジナルキットにも、1列のヘッダーピンを多用しておりますが、デジット主催のAVRマイコン電子工作製作会やオーディオキット製作体験会で、参加者様から質問として多いのが「ヘッダーピンのハンダ付けの仕方」についてです。
そこで今回は、1列2Pのヘッダーピンを使ってヘッダーピンのハンダ付けの仕方について記事を書いてみたいと思います。











ヘッダーピンのハンダ付けも人によっていろいろ方法がありますが、ヘッダーピンのハンダ付け方法の一つとして、ご参考になればと思います。
◆オーディオキット製作体験会に参加しませんか?
電子工作は初めてなので、作ってみたいけどうまく作れるかちょっと不安・・・という方、デジット主催のオーディオキット製作体験会に参加して作ってみませんか?
詳しくは、↓バナーをクリック!

◆AVRマイコン電子工作製作会開催中!
AVRマイコンに興味のある方、やってみたい方、電子工作初心者の方も大歓迎ですので、参加してみませんか?
詳しくは、↓バナーをクリック!

いずれの製作会も、スタッフが可能な限りお手伝いいたしますのでご安心ください!
2012年09月08日
【Tips】フラックス洗浄剤のススメ
デジットBlogの過去記事でハッコー フラックスリムーバー「HAKKO 013A」をご紹介いたしましたが、スプレータイプのフラックス洗浄剤は、広い面積のフラックス汚れを一気に落としたり、基板を複数枚にかけて洗浄したりという場合に大変便利ですが、部品の差し替えなどでスポット的にできたフラックス汚れを落としたい時や、面積の小さな基板のちょっとしたフラックス汚れを洗浄するのには、スプレータイプのフラックス洗浄剤ではもったいないような気がします。
そんなときには、小びんタイプのフラックス洗浄剤が便利です。
goot プリント基板用フラックス洗浄剤「BS-R20B」


キャップにハケが付いており、フラックスで汚れた部分にフラックス洗浄液をたっぷり付けたハケでこするだけで、フラックス汚れを落としてくれます。
速乾性のため、洗浄後のふき取りも不要ですので、大変便利です。
また、ビニールリード線やプラスチック部品を侵すことなく使用できるので、安全かつ優れものです!
と、いうわけで実際に使ってみました。
ハンダ付け後はこのように基板のハンダ面がフラックスで汚れています。しかも、1年程度、汚れを放置した状態です・・・
見た目も良くないですし、経年変化で基板を侵食した場合に通電不良などトラブルの元になってしまいますので、ここはやっぱりきれいに洗浄したいです。
キャップに付いたハケを洗浄液に浸して、フラックス汚れが付いた部分をハケでこすりながらフラックス汚れを落としていきます。
フラックス汚れがみるみる落ちていき、きれいになりました。
洗浄後はハンダにツヤも出て、とてもきれいです。
フラックス洗浄剤で洗浄していない部分と、洗浄した後を比較すると、かなり違いますね。
電子工作キットの基板1枚程度なら、ハケが付いた小びんタイプのフラックス洗浄剤で十分フラックス汚れを落とすことができますので、ぜひ使ってみてください。
使ってみるとわかりますが、一度使うとやめられません(笑)
goot プリント基板用フラックス洗浄剤「BS-R20B」
販売価格:¥400-
面積の広い基板や、複数の基板を一気に洗浄したい場合や、小さな基板でも豪快にフラックス汚れを洗浄したい!てな方にはスプレータイプのフラックス洗浄剤をオススメします。
ハッコー フラックスリムーバー「HAKKO 013A」 販売価格:¥1,770-

フラックスリムーバーについてはBlog記事をご覧ください。
サンハヤト フラックスクリーナースプレータイプ「FL-300」 販売価格:¥1,335-
ほとんどの樹脂を侵さない強力で安全な洗浄剤です。
成分:アルコール、グリコールエーテル、炭化水素
内容量::285g(420ml)
▼goot プリント基板用フラックス洗浄剤「BS-R20B」は
▼ハンダ関連売り場にて販売中です!

プリント基板用フラックス洗浄剤「BS-R20B」を通販ご希望の方は未登録商品の注文を参照の上ダミーカートよりご注文ください。
そんなときには、小びんタイプのフラックス洗浄剤が便利です。
goot プリント基板用フラックス洗浄剤「BS-R20B」


キャップにハケが付いており、フラックスで汚れた部分にフラックス洗浄液をたっぷり付けたハケでこするだけで、フラックス汚れを落としてくれます。
速乾性のため、洗浄後のふき取りも不要ですので、大変便利です。
また、ビニールリード線やプラスチック部品を侵すことなく使用できるので、安全かつ優れものです!
と、いうわけで実際に使ってみました。

見た目も良くないですし、経年変化で基板を侵食した場合に通電不良などトラブルの元になってしまいますので、ここはやっぱりきれいに洗浄したいです。


洗浄後はハンダにツヤも出て、とてもきれいです。

電子工作キットの基板1枚程度なら、ハケが付いた小びんタイプのフラックス洗浄剤で十分フラックス汚れを落とすことができますので、ぜひ使ってみてください。
使ってみるとわかりますが、一度使うとやめられません(笑)
goot プリント基板用フラックス洗浄剤「BS-R20B」
販売価格:¥400-
面積の広い基板や、複数の基板を一気に洗浄したい場合や、小さな基板でも豪快にフラックス汚れを洗浄したい!てな方にはスプレータイプのフラックス洗浄剤をオススメします。
ハッコー フラックスリムーバー「HAKKO 013A」 販売価格:¥1,770-

フラックスリムーバーについてはBlog記事をご覧ください。
サンハヤト フラックスクリーナースプレータイプ「FL-300」 販売価格:¥1,335-

成分:アルコール、グリコールエーテル、炭化水素
内容量::285g(420ml)

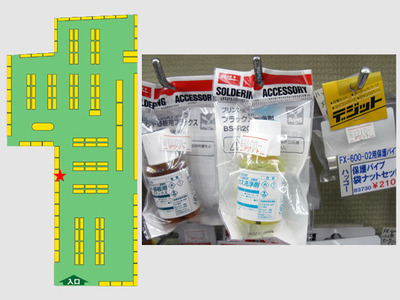

▼goot プリント基板用フラックス洗浄剤「BS-R20B」は
▼ハンダ関連売り場にて販売中です!

プリント基板用フラックス洗浄剤「BS-R20B」を通販ご希望の方は未登録商品の注文を参照の上ダミーカートよりご注文ください。
2012年05月16日
【Tips】電子工作でよく使う『QIコネクタ』の圧着方法
QIコネクタは、2.54mmピッチのヘッダーピンに接続して使用する、電子工作でもおなじみ汎用コネクタです。「2550コネクタ」ともいわれます。
電子工作以外でも、自作PCの内部配線用のコネクタとしても使用されており、実にワールドワイドで活躍している汎用コネクタなのです。


QIコネクタを使用するには、コンタクトピンの”圧着”という工程が必要になります。
圧着の経験がない方には、なにやら難しそうなイメージがあると思いますが、
実はカンタンにできます。
今回は、QIコネクタの圧着方法をご紹介します。
精密圧着ペンチ「PA-20」

コンタクトピン

芯線部と被覆部の2ヶ所に分けて圧着方法をご紹介します。
ワイヤーの被覆を剥く
コンタクトピンに圧着するためにワイヤーの先端の被覆をワイヤーストリッパーを使用して剥いて芯線を出します。

QIコネクタで使用するワイヤーは、AWG26ぐらいが圧着もしやすく最適です。
圧着ペンチを使用する
圧着ペンチ「PA-20」の1.6mmのダイス(圧着する型)にコンタクトピンの芯線圧着部をダイスに対してまっすぐにセットします。


圧着する

圧着後

被覆部の圧着


まず圧着ペンチの2.3mmのダイスを使って被覆圧着部を軽く内側に曲げます。


圧着ペンチの先端を使って、被覆圧着部を上下左右に形を整えながら、軽く締めていきます。
まずは、コンタクトピンの横方向から軽く締めます。


同じく、コンタクトピンの上下方向を軽く締めます。


再度、コンタクトピンの横方向から軽く締めると、被覆部の圧着が完了します。
形をしっかり整えないと、ハウジングに挿入しにくくなります。


コンタクトピンをハウジングへ挿入
コンタクトピンをハウジングに挿入する際は向きがあります。


コンタクトピンをハウジングに挿入したとき、2回『カチッ』と音がします。
これは、ハウジングのロック機構がコンタクトピンをロックした時の音です。


コンタクトピンをハウジングから引き抜く

そこで、コンタクトピンをハウジングから引き抜く方法をご紹介します。
ハウジングのロック板を引き上げる



一度コンタクトピンを引き抜いたハウジングは信頼性が低下しますので、再利用する場合はその点をご留意ください。
QIコネクタ(1列タイプ)

QI-3(3P):¥20- , QI-4(4P):¥20-
QI-5(5P):¥30- , QI-6(6P):¥35-
QI-8(8P):¥50- , QI-10(10P):¥60-
QIIコネクタ(2列タイプ)

QII-6(3P×2列):¥50-
QII-8(4P×2列):¥50-
QII-10(5P×2列):¥60-
誤挿入防止キー付きQIコネクタ
ソケットハウジングQi-3K:¥20-


プラグハウジングQi-3KAD:¥30-


QIコネクタ・ソケット用コンタクトピン 5本入り:¥50-


QIコネクタ・プラグ用コンタクトピン 5本入り:¥50-


QIコネクタを使ったブレッドボード配線用、QIコネクタ同士の接続に最適です。
誤挿入防止キー付きプラグハウジング「QI-KAD」のコンタクトピンとしても使用可能です。
ヘッダーピン各種

5P:¥25- , 6P:¥30- , 8P:¥40-
10P:¥50- , 14P:¥70- , 20P:¥100-
32P:¥160-
40Pタイプ(お好みのピン数に折って使用も可能です。)

L型40P:¥200-
40P×2列(80P):¥300-
L型40P×2列(80P):¥200-
精密圧着ペンチ「PA-20」 販売価格:¥3,995-

▼QIコネクタシリーズ各種はコネクタ売り場にて販売中!

▼ヘッダーピン各種もコネクタ売り場にて販売中!

▼精密圧着ペンチ「PA-20」はコネクタ売り場の側面で
▼吊り下げ販売中!

共立エレショップに掲載されておりますので通販ご希望の方はご利用ください。
QIコネクタシリーズ各種
ヘッダーピン各種
