2013年05月22日
AVR ATtiny2313 バーサライト基板キット「2313BARSA」
デジットオリジナルのAVR ATtiny2313 バーサライト基板キット「2313BARSA」をご紹介します。
AVR ATtiny2313 バーサライト基板キットは16個のLEDを点灯させ、基板を左から右へ振ることで起こる、視覚の残像現象を利用して文字や記号を表示する組み立てキットです。
AVRマイコンには、あらかじめサンプルプログラムを書込済で、サンプルプログラムのLED発光データ部分をユーザーで変更して、好みの文字や模様などのオリジナルパターンを作って表示できます。
◆サンプルプログラム表示例
◆AVR ATtiny2313＋ISPポート
AVRマイコンは定番のATtiny2313（A）を使用しています。
サンプルプログラムはあらかじめ書込済で、組み立て後はサンプルデータを表示します。
キット説明書にサンプルプログラムのソースを掲載していますので、それを参考にオリジナルの文字や記号、簡単な漢字のデータを作って表示できます。
マイコンの横にはISP（実装書き込み）ポートを設けていますので、AVRライターで直接プログラムの書き換えが行なえます。
※プログラムの書き換えにはATMELの無料開発ツール「AVR Studio」、プログラムの書き込みにはAVRライターが別途必要です。
◆16個のLEDで表示！
16個のLEDは角型の緑色LEDを使用しています。
角型LEDは砲弾型LEDに比べて真っ直ぐきれいに並びやすい形状をしていますので、文字や記号をきれいに表示しやすいです。
◆プログラムのLED発光データとLEDの関係
上図の左はサンプルプログラムのLED発光データの一部ですが、LED発光データは”0b”から始まる2進数であわらしています。
2進数の”0b”以降の数字が16個あり、それぞれバーサライト基板キットの16個あるLEDに対応しています。
数字の「0」⇒消灯、「1」⇒点灯という関係になり、LED発光データ1行ごと順に入力し、LEDは1行ごと順に発光していきます。
データは2進数のほか、10進数、16進数での入力もできます。
キット説明書に2進数、10進数、16進数対応表が付いていますのでご参考ください。
◆オリジナル表示
漢字、アルファベット、数字、ひらがなの表示例として、「春」「APRIL」「4月」「しがつ」と表示してみました（もう6月も近いのですが）
◆鏡文字
バーサライト基板キットを右から左（逆方向）へ振ると、表示が反転して鏡文字になります。
◆電池ボックスの利用
電源電圧は標準DC5Vですが、単3×3本（4.5V）でも動作しますので、単3×3電池ボックス（￥60-）を利用しても手のひらサイズに収まります。
基板サイズも単3×3電池ボックスの裏に納まるサイズです。
【2313BARSAの主な仕様】
・使用マイコン：ATtiny2313（A）
・動作クロック：8MHz
・LED：角型緑色LED×16個
・ISPコネクタ：BOXプラグ6P（AVRWRT（3）またはAVRISP-MkII対応）
・電源電圧：標準DC5V（単3電池×3本 DC4.5V動作可）
キット説明書（PDF）
販売価格：￥1,600-
◆AVRマイコン電子工作製作会開催中！
AVRマイコンに興味のある方、やってみたい方、電子工作初心者の方も大歓迎ですので、参加してみませんか？詳しくは、↓バナーをクリック！
▼AVR ATtiny2313 バーサライト基板キット「2313BARSA」は
▼レジカウンター前、マイコン関連キット売り場にて販売中です！
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
AVR2313評価用バーサライト基板キット / 2313BARSA_KIT
AVR ATtiny2313 バーサライト基板キットは16個のLEDを点灯させ、基板を左から右へ振ることで起こる、視覚の残像現象を利用して文字や記号を表示する組み立てキットです。
AVRマイコンには、あらかじめサンプルプログラムを書込済で、サンプルプログラムのLED発光データ部分をユーザーで変更して、好みの文字や模様などのオリジナルパターンを作って表示できます。
◆サンプルプログラム表示例
◆AVR ATtiny2313＋ISPポート
AVRマイコンは定番のATtiny2313（A）を使用しています。
サンプルプログラムはあらかじめ書込済で、組み立て後はサンプルデータを表示します。
キット説明書にサンプルプログラムのソースを掲載していますので、それを参考にオリジナルの文字や記号、簡単な漢字のデータを作って表示できます。
マイコンの横にはISP（実装書き込み）ポートを設けていますので、AVRライターで直接プログラムの書き換えが行なえます。
※プログラムの書き換えにはATMELの無料開発ツール「AVR Studio」、プログラムの書き込みにはAVRライターが別途必要です。
◆16個のLEDで表示！
16個のLEDは角型の緑色LEDを使用しています。
角型LEDは砲弾型LEDに比べて真っ直ぐきれいに並びやすい形状をしていますので、文字や記号をきれいに表示しやすいです。
◆プログラムのLED発光データとLEDの関係
上図の左はサンプルプログラムのLED発光データの一部ですが、LED発光データは”0b”から始まる2進数であわらしています。
2進数の”0b”以降の数字が16個あり、それぞれバーサライト基板キットの16個あるLEDに対応しています。
数字の「0」⇒消灯、「1」⇒点灯という関係になり、LED発光データ1行ごと順に入力し、LEDは1行ごと順に発光していきます。
データは2進数のほか、10進数、16進数での入力もできます。
キット説明書に2進数、10進数、16進数対応表が付いていますのでご参考ください。
◆オリジナル表示
漢字、アルファベット、数字、ひらがなの表示例として、「春」「APRIL」「4月」「しがつ」と表示してみました（もう6月も近いのですが）
◆鏡文字
バーサライト基板キットを右から左（逆方向）へ振ると、表示が反転して鏡文字になります。
◆電池ボックスの利用
電源電圧は標準DC5Vですが、単3×3本（4.5V）でも動作しますので、単3×3電池ボックス（￥60-）を利用しても手のひらサイズに収まります。
基板サイズも単3×3電池ボックスの裏に納まるサイズです。
【2313BARSAの主な仕様】
・使用マイコン：ATtiny2313（A）
・動作クロック：8MHz
・LED：角型緑色LED×16個
・ISPコネクタ：BOXプラグ6P（AVRWRT（3）またはAVRISP-MkII対応）
・電源電圧：標準DC5V（単3電池×3本 DC4.5V動作可）
キット説明書（PDF）
販売価格：￥1,600-
◆AVRマイコン電子工作製作会開催中！
AVRマイコンに興味のある方、やってみたい方、電子工作初心者の方も大歓迎ですので、参加してみませんか？詳しくは、↓バナーをクリック！
▼AVR ATtiny2313 バーサライト基板キット「2313BARSA」は
▼レジカウンター前、マイコン関連キット売り場にて販売中です！
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
AVR2313評価用バーサライト基板キット / 2313BARSA_KIT
2013年05月18日
デジットオリジナル ギタープリアンプキット「GETPRE-1」
ギター、ベースなどハイ・インピーダンスの音声信号を増幅する、デジットオリジナルのギタープリアンプキットをご紹介します。
ギタープリアンプキット「GETPRE-1」
「ギターのケーブルを長く引き延ばしたときの音質劣化を防ぎたい！」
「ギターをオーディオアンプに接続したい！」
ハイ･インピーダンス信号はノイズの影響を受けやすく、またライン入力にそのまま入力すると、インピーダンスの不整合により信号が減衰し、まともに信号を送れません。
そんな時に、ギタープリアンプキットを使ってハイ・インピーダンスの音声信号を増幅します。
キット標準仕様でゲインを4倍まで増幅でき、例えばギターをプリアンプキットに通してオーディオアンプのライン入力に接続して、ギターサウンドをオーディオアンプから出力できます。
単純なオペアンプの増幅回路ですので、抵抗値を変更してお好みや用途に合わせてゲインを変更できます。
たとえば、ゲインを上げてピエゾ用のアンプにしたり、バイアス抵抗を追加しコンデンサマイク用アンプにしたりとアレンジによりいろいろ使えます。
出来上がったキットは小型なので組み込みしやすく、ギタリストでもあるスタッフは、某有名エフェクターメーカーのボリュームペダルに内蔵してアクティブボリュームペダルとして使用しています。

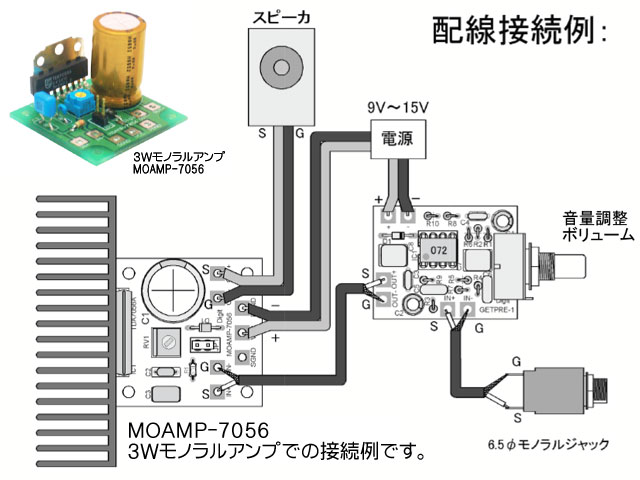

◆配線接続例
オーディオアンプキットMOAMP-7056を使ったギターアンプの接続例です。
これをキット化したものが↓ コチラ ↓
◆デジットオリジナル ギターアンプキット「GTR-AMP」
ギタープリアンプキット「GETPRE-1」と3Wモノラルアンプキット「MOAMP-7056」を組み合わせ、スピーカーや外装まで必要なパーツを一式セットにしたギターアンプのフルキットです。
ギターアンプキットの詳細はBlog記事をご覧ください。
【GETPRE-1の主な仕様】
・オペアンプ：TL072CP
・ゲイン：4倍（抵抗値の変更でゲインを変更可）
・ゲイン調整ボリューム付き
・基板サイズ：約30×37mm
キット説明書（PDF）
販売価格：￥650-
▼ギタープリアンプキット「GETPRE-1」 はキット売り場にて販売中です！
ギタープリアンプキット「GETPRE-1」
「ギターのケーブルを長く引き延ばしたときの音質劣化を防ぎたい！」
「ギターをオーディオアンプに接続したい！」
ハイ･インピーダンス信号はノイズの影響を受けやすく、またライン入力にそのまま入力すると、インピーダンスの不整合により信号が減衰し、まともに信号を送れません。
そんな時に、ギタープリアンプキットを使ってハイ・インピーダンスの音声信号を増幅します。
キット標準仕様でゲインを4倍まで増幅でき、例えばギターをプリアンプキットに通してオーディオアンプのライン入力に接続して、ギターサウンドをオーディオアンプから出力できます。
単純なオペアンプの増幅回路ですので、抵抗値を変更してお好みや用途に合わせてゲインを変更できます。
たとえば、ゲインを上げてピエゾ用のアンプにしたり、バイアス抵抗を追加しコンデンサマイク用アンプにしたりとアレンジによりいろいろ使えます。
出来上がったキットは小型なので組み込みしやすく、ギタリストでもあるスタッフは、某有名エフェクターメーカーのボリュームペダルに内蔵してアクティブボリュームペダルとして使用しています。
◆配線接続例
オーディオアンプキットMOAMP-7056を使ったギターアンプの接続例です。
これをキット化したものが↓ コチラ ↓
◆デジットオリジナル ギターアンプキット「GTR-AMP」
ギタープリアンプキット「GETPRE-1」と3Wモノラルアンプキット「MOAMP-7056」を組み合わせ、スピーカーや外装まで必要なパーツを一式セットにしたギターアンプのフルキットです。
ギターアンプキットの詳細はBlog記事をご覧ください。
【GETPRE-1の主な仕様】
・オペアンプ：TL072CP
・ゲイン：4倍（抵抗値の変更でゲインを変更可）
・ゲイン調整ボリューム付き
・基板サイズ：約30×37mm
キット説明書（PDF）
販売価格：￥650-
▼ギタープリアンプキット「GETPRE-1」 はキット売り場にて販売中です！
2013年05月13日
新発売！CR型RIAAイコライザアンプ独立実験基板キット「EQ_CR_G」
（2013.05.15 UPDATE）
CR型RIAAイコライザアンプの独立実験基板キットを新発売しましたのでご紹介いたします。
CR型RIAAイコライザアンプ単独基板「EQ_CR_G」
CR型RIAAイコライザアンプの単独基板のキットです。
レコードプレーヤ（ターンテーブル）の出力をRIAAイコライザアンプを通してライン出力に変換します。
フォノイコライザ入力のないオーディオアンプが多い昨今ですが、RIAAイコライザアンプキットを使えばオーディオアンプのライン入力に接続してレコードを楽しめます。
◆特徴
MM型のカードリッジに対応しています。
ゲインは1kHzにて100倍(40dB)です。
入力に直流カット用コンデンサ（オプション）を追加するためのスペースがあります。
オーディオプリアンプの試作実験に最適です。
◆オペアンプ
オペアンプにT.I.の「OPA2134PA」を採用しています。
◆オーディオ用コンデンサ
ニチコンのオーディオ用コンデンサ「FWシリーズ」、WIMAのフィルムコンデンサを採用しています。
◆カップリングコンデンサ付属
カップリングコンデンサにAudiophilerのMKPコンデンサ400V 10uFが2個付属しています。
イコライザアンプ基板「EQ_CR_G」の出力をカップリングコンデンサに通します。
◆接続例
イコライザアンプとして使用する場合、上図の通りに接続します。
上図の左は出力をカップリングコンデンサに通してRCAコネクタに接続しています。
上図の右は、カップリングコンデンサに通してボリューム基板「VR_D」に接続しています。
◆製作例
電源回路に±電源可変電圧レギュレータ基板キット「REG317337_B」、トロイダルトランス「HDB-10」を使用、ケースに「電源コネクタ付きクラフトケース200」を使っています。
製作例はデジット店頭で展示しておりますので、ぜひご覧ください！
その他、「EQ_CR_G」をA/Dコンバータやコーデックなどの独立実験基板と組み合わせてレコードの音源をデジタル化にしてみたり、USBオーディオインターフェイスキットの入出力タイプ「USBANA2906-kit」を使ってPCに取り込むなど、レコードプレーヤの用途が更に広がります。
レコード現役の方はもちろん、レコードを眠らせている方も、ぜひレコードプレーヤを引っ張り出して、CR型RIAAイコライザアンプ独立実験基板キット「EQ_CR_G」を使って聴いてみませんか？
【EQ_CR_Gの主な仕様】
・回路形式：CR型
・オペアンプ：OPA2134PA
・入力抵抗：47kΩ
・ゲイン：1kHzにて100倍（40dB）
・周波数特性：30Hz～10kHzまで
・±0.5dB以内（出力に直流カット用コンデンサ10μFを接続、負荷抵抗5kΩ時）
・電源電圧：±12V～±15V（2電源）
・基板寸法(約)：64×33mm
・M3ねじで取り付け可能
キット説明書（PDF）
販売価格：￥2,730-
▼CR型RIAAイコライザアンプ独立実験基板キット「EQ_CR_G」は
▼各種独立実験基板キットの売り場にて販売中です！
（2013.05.15 追記）
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
CR型RIAAイコライザアンプ独立実験基板キット / EQ_CR_G
CR型RIAAイコライザアンプの独立実験基板キットを新発売しましたのでご紹介いたします。
CR型RIAAイコライザアンプ単独基板「EQ_CR_G」
CR型RIAAイコライザアンプの単独基板のキットです。
レコードプレーヤ（ターンテーブル）の出力をRIAAイコライザアンプを通してライン出力に変換します。
フォノイコライザ入力のないオーディオアンプが多い昨今ですが、RIAAイコライザアンプキットを使えばオーディオアンプのライン入力に接続してレコードを楽しめます。
◆特徴
MM型のカードリッジに対応しています。
ゲインは1kHzにて100倍(40dB)です。
入力に直流カット用コンデンサ（オプション）を追加するためのスペースがあります。
オーディオプリアンプの試作実験に最適です。
◆オペアンプ
オペアンプにT.I.の「OPA2134PA」を採用しています。
◆オーディオ用コンデンサ
ニチコンのオーディオ用コンデンサ「FWシリーズ」、WIMAのフィルムコンデンサを採用しています。
◆カップリングコンデンサ付属
カップリングコンデンサにAudiophilerのMKPコンデンサ400V 10uFが2個付属しています。
イコライザアンプ基板「EQ_CR_G」の出力をカップリングコンデンサに通します。
◆接続例
イコライザアンプとして使用する場合、上図の通りに接続します。
上図の左は出力をカップリングコンデンサに通してRCAコネクタに接続しています。
上図の右は、カップリングコンデンサに通してボリューム基板「VR_D」に接続しています。
◆製作例
電源回路に±電源可変電圧レギュレータ基板キット「REG317337_B」、トロイダルトランス「HDB-10」を使用、ケースに「電源コネクタ付きクラフトケース200」を使っています。
製作例はデジット店頭で展示しておりますので、ぜひご覧ください！
その他、「EQ_CR_G」をA/Dコンバータやコーデックなどの独立実験基板と組み合わせてレコードの音源をデジタル化にしてみたり、USBオーディオインターフェイスキットの入出力タイプ「USBANA2906-kit」を使ってPCに取り込むなど、レコードプレーヤの用途が更に広がります。
レコード現役の方はもちろん、レコードを眠らせている方も、ぜひレコードプレーヤを引っ張り出して、CR型RIAAイコライザアンプ独立実験基板キット「EQ_CR_G」を使って聴いてみませんか？
【EQ_CR_Gの主な仕様】
・回路形式：CR型
・オペアンプ：OPA2134PA
・入力抵抗：47kΩ
・ゲイン：1kHzにて100倍（40dB）
・周波数特性：30Hz～10kHzまで
・±0.5dB以内（出力に直流カット用コンデンサ10μFを接続、負荷抵抗5kΩ時）
・電源電圧：±12V～±15V（2電源）
・基板寸法(約)：64×33mm
・M3ねじで取り付け可能
キット説明書（PDF）
販売価格：￥2,730-
▼CR型RIAAイコライザアンプ独立実験基板キット「EQ_CR_G」は
▼各種独立実験基板キットの売り場にて販売中です！
（2013.05.15 追記）
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
CR型RIAAイコライザアンプ独立実験基板キット / EQ_CR_G
2013年05月03日
OLED/LCD向けのマイコンボードキット「MEGA168DISPLAY」販売開始！
（2013.05.08 UPDATE）
OLED / LCD表示モジュール向けのデジットオリジナルマイコンボードの組み立てキット「MEGA168DISPLAY」を新発売いたしましたので、ご紹介いたします。
OLED/LCD miniAVRマイコンボード「MEGA168DISPLAY」
「MEGA168DISPLAY」は、16文字x2行のOLED（有機EL）またはLCD（液晶）といったキャラクター表示モジュールとほぼ同じサイズ（約39×83mm）のマイコンボードで、表示モジュールの背面に重ね合わせて、シンプルかつコンパクトに組み込みできます。
使用する表示モジュールに合わせて、組み立て方を選択することにより、OLEDとLCDの表示モジュール両方に対応します。
表示モジュールの電源供給をマイコンボードから行なえ、表示モジュールの電源制御回路を搭載しておりますので表示モジュールのパワーONリセットをマイコンボードから行なえます。
「MEGA168DISPLAY」は、表示モジュールのVCCに合わせて、5V版と3.3V版の2種類をご用意しており、電源電圧は5V版がDC7～12V、3.3V版がDC5～12Vです。
基板上の三端子レギュレータをバイパスするときは、それぞれDC5V、DC3.3Vで動作します。
なお、5V版と3.3V版では、付属部品の三端子レギュレータと水晶発振子の周波数が異なります。
◆表示モジュールとの重ね合わせ
「MEGA168DISPLAY」は表示モジュールと重ね合わせて使用できます。
なお、OLEDのWEH001601AやWEH001602A、LCDのSC1601AやSC1602Aと穴位置と寸法が同じであれば、他の表示モジュールも重ねて使用可能です。
◆端子配列について
表示モジュールと接続するポートの配列は一般的なキャラクターLCDにあわせておりますので、大抵の表示モジュールであれば、そのまま接続が可能です。
◆表示モジュールの電源とバックライト端子について
一般的なキャラクターLCDの表示モジュールであれば、1番ピン＝GND、2番ピン＝VCCで割り当てられていますが、表示モジュールの中には1番ピン＝VCC、2番ピン＝GNDで割り当てられているものもあります。
その場合は「MEGA168DISPLAY」のパターンカットとリードジャンパにより対応可能です。
表示モジュールの15番ピン、16番ピンがバックライトの端子に割り当てられている場合は「MEGA168DISPLAY」上でリードジャンパにより対応可能です。
◆AVRマイコン「ATmega168A」
マイコンは、AVRのATmega168AのQFPパッケージ品を採用しており、基板にあらかじめハンダ付け済みです。外部クロックは、5V版には20MHz、3.3V版には10MHzの水晶発振子が付属しています。
ISP（実装書込み）ポートが付いておりますので、デジットオリジナルのAVRライター「AVRWRT」または「AVRWRT3」や、Atmel社純正の「AVRISP mkII」を接続してマイコンボードに直接プログラムを書き込み可能です。
◆ポート出力
「MEGA168DISPLAY」と外部回路を接続できるように、マイコンのポートをヘッダーピンに出力しています。QIコネクタつきケーブルを使ってポートを引き出したり、外部回路の基板にヘッダーソケットを設けて重ね合わせて接続もできます。
「MEGA168DISPLAY」を使用することにより、表示モジュールを使用する際の省スペース化と、周辺駆動回路の製作負担を軽減できます。 あとはユーザー様がプログラムを作成して書き込むだけで手軽に表示モジュールを取り扱えるため、初めて表示モジュールを使う方には表示モジュールの実験・ 学習用としても最適です。
◆小型マイコンボードとしても使える！
「MEGA168DISPLAY」は表示モジュール向けに特化していますが、もちろん単体で小型のマイコンボードとしても使用可能ですので、ポート出力端子のほかに、表示モジュール接続端子に出力しているポートも含めて活用できます。
その他詳しくはキット説明書（PDF）をご覧ください。
【MEGA168DISPLAYの主な仕様】
・使用マイコン：ATmega168A
・動作クロック（5V版）：20MHz水晶発振子搭載
・動作クロック（3.3V版）：10MHz水晶発振子搭載
※どちらもマイコンの8MHz内部クロックも使えます。
・表示モジュールとのインターフェイス：4ビットパラレル
※基板裏側でジャンパすることで、8ビットパラレル対応可。
・外部回路で使えるポート数：デジタルI/Oポート 12本
・外部回路で使えるポート数：アナログ入力専用ポート 2本
・外部通信：TWI（I2Cコンパチ）×1、SPI×2、UART×1
・外部電源入力電圧（5V）：DC7V～DC12V
・外部電源入力電圧（5V）：（レギュレータをバイパスでDC5V動作可）
・外部電源入力電圧（3.3V版）：DC5V～DC12V
・外部電源入力電圧（3.3V版）：（レギュレータをバイパスでDC3.3V動作可）
・基板寸法：約39×83mm （16文字2行の表示モジュールの背面に取り付け可能）
・取り付けねじ穴：M2.0のねじで取り付け可能（スペーサ付属）
※表示モジュールの駆動用プログラムは入っておりません。
キット説明書（PDF）
販売価格：￥1,890-
【関連商品】
WINSTAR OLEDディスプレイ「WEHシリーズ」
OLEDの詳細はBlog記事をご覧ください。
Blog記事：WinSTAR社OLEDディスプレイモジュール入荷！
▼OLED/LCD miniAVRマイコンボード「MEGA168DISPLAY」は
▼レジカウンター前のマイコンキットコーナーにて販売中です！
（2013.05.08追記）
共立エレショップに登録しましたので通販ご希望の方はご利用ください。
OLED/LCD miniAVRマイコンボード 3.3V版 / MEGA168DISPLAY_3.3V
OLED/LCD miniAVRマイコンボード 5V版 / MEGA168DISPLAY_5V
OLED / LCD表示モジュール向けのデジットオリジナルマイコンボードの組み立てキット「MEGA168DISPLAY」を新発売いたしましたので、ご紹介いたします。
OLED/LCD miniAVRマイコンボード「MEGA168DISPLAY」
「MEGA168DISPLAY」は、16文字x2行のOLED（有機EL）またはLCD（液晶）といったキャラクター表示モジュールとほぼ同じサイズ（約39×83mm）のマイコンボードで、表示モジュールの背面に重ね合わせて、シンプルかつコンパクトに組み込みできます。
使用する表示モジュールに合わせて、組み立て方を選択することにより、OLEDとLCDの表示モジュール両方に対応します。
表示モジュールの電源供給をマイコンボードから行なえ、表示モジュールの電源制御回路を搭載しておりますので表示モジュールのパワーONリセットをマイコンボードから行なえます。
「MEGA168DISPLAY」は、表示モジュールのVCCに合わせて、5V版と3.3V版の2種類をご用意しており、電源電圧は5V版がDC7～12V、3.3V版がDC5～12Vです。
基板上の三端子レギュレータをバイパスするときは、それぞれDC5V、DC3.3Vで動作します。
なお、5V版と3.3V版では、付属部品の三端子レギュレータと水晶発振子の周波数が異なります。
◆表示モジュールとの重ね合わせ
「MEGA168DISPLAY」は表示モジュールと重ね合わせて使用できます。
なお、OLEDのWEH001601AやWEH001602A、LCDのSC1601AやSC1602Aと穴位置と寸法が同じであれば、他の表示モジュールも重ねて使用可能です。
◆端子配列について
表示モジュールと接続するポートの配列は一般的なキャラクターLCDにあわせておりますので、大抵の表示モジュールであれば、そのまま接続が可能です。
◆表示モジュールの電源とバックライト端子について
一般的なキャラクターLCDの表示モジュールであれば、1番ピン＝GND、2番ピン＝VCCで割り当てられていますが、表示モジュールの中には1番ピン＝VCC、2番ピン＝GNDで割り当てられているものもあります。
その場合は「MEGA168DISPLAY」のパターンカットとリードジャンパにより対応可能です。
表示モジュールの15番ピン、16番ピンがバックライトの端子に割り当てられている場合は「MEGA168DISPLAY」上でリードジャンパにより対応可能です。
◆AVRマイコン「ATmega168A」
マイコンは、AVRのATmega168AのQFPパッケージ品を採用しており、基板にあらかじめハンダ付け済みです。外部クロックは、5V版には20MHz、3.3V版には10MHzの水晶発振子が付属しています。
ISP（実装書込み）ポートが付いておりますので、デジットオリジナルのAVRライター「AVRWRT」または「AVRWRT3」や、Atmel社純正の「AVRISP mkII」を接続してマイコンボードに直接プログラムを書き込み可能です。
◆ポート出力
「MEGA168DISPLAY」と外部回路を接続できるように、マイコンのポートをヘッダーピンに出力しています。QIコネクタつきケーブルを使ってポートを引き出したり、外部回路の基板にヘッダーソケットを設けて重ね合わせて接続もできます。
「MEGA168DISPLAY」を使用することにより、表示モジュールを使用する際の省スペース化と、周辺駆動回路の製作負担を軽減できます。 あとはユーザー様がプログラムを作成して書き込むだけで手軽に表示モジュールを取り扱えるため、初めて表示モジュールを使う方には表示モジュールの実験・ 学習用としても最適です。
◆小型マイコンボードとしても使える！
「MEGA168DISPLAY」は表示モジュール向けに特化していますが、もちろん単体で小型のマイコンボードとしても使用可能ですので、ポート出力端子のほかに、表示モジュール接続端子に出力しているポートも含めて活用できます。
その他詳しくはキット説明書（PDF）をご覧ください。
【MEGA168DISPLAYの主な仕様】
・使用マイコン：ATmega168A
・動作クロック（5V版）：20MHz水晶発振子搭載
・動作クロック（3.3V版）：10MHz水晶発振子搭載
※どちらもマイコンの8MHz内部クロックも使えます。
・表示モジュールとのインターフェイス：4ビットパラレル
※基板裏側でジャンパすることで、8ビットパラレル対応可。
・外部回路で使えるポート数：デジタルI/Oポート 12本
・外部回路で使えるポート数：アナログ入力専用ポート 2本
・外部通信：TWI（I2Cコンパチ）×1、SPI×2、UART×1
・外部電源入力電圧（5V）：DC7V～DC12V
・外部電源入力電圧（5V）：（レギュレータをバイパスでDC5V動作可）
・外部電源入力電圧（3.3V版）：DC5V～DC12V
・外部電源入力電圧（3.3V版）：（レギュレータをバイパスでDC3.3V動作可）
・基板寸法：約39×83mm （16文字2行の表示モジュールの背面に取り付け可能）
・取り付けねじ穴：M2.0のねじで取り付け可能（スペーサ付属）
※表示モジュールの駆動用プログラムは入っておりません。
キット説明書（PDF）
販売価格：￥1,890-
【関連商品】
WINSTAR OLEDディスプレイ「WEHシリーズ」
OLEDの詳細はBlog記事をご覧ください。
Blog記事：WinSTAR社OLEDディスプレイモジュール入荷！
▼OLED/LCD miniAVRマイコンボード「MEGA168DISPLAY」は
▼レジカウンター前のマイコンキットコーナーにて販売中です！
（2013.05.08追記）
共立エレショップに登録しましたので通販ご希望の方はご利用ください。
OLED/LCD miniAVRマイコンボード 3.3V版 / MEGA168DISPLAY_3.3V
OLED/LCD miniAVRマイコンボード 5V版 / MEGA168DISPLAY_5V
2013年05月02日
リニューアル新発売！DAIトランシーバ独立実験基板「WM8805_G Rev.2」
（2013.05.15 UPDATE）
Wolfsonの「WM8805GEDS/V」を使った、192kHz・24bit対応の高性能デジタルオーディオインターフェイス（DAI）トランシーバ独立実験基板キット「WM8805_G」がバージョンアップし、リニューアル新発売いたしました！
192kHz 24bit DAIトランシーバ独立実験基板キット「WM8805_G Rev.2」
◆新採用！±2.5ppmの高精度水晶発振器
主な変更点は、±2.5ppmの高精度水晶発振器を新たに採用しました。
クロック周波数は「12MHz」です。
高精度水晶によりマスタークロックをリクロックします。
その他の機能や仕様などは前バージョン「WM8805_G」と同じです。
【WM8805_G Rev.2の概要】
S/PDIF信号（同軸入力またはデジタル入力）を受信してオーディオシリアル信号を出力するDAIレシーバ機能と、オーディオシリアル信号を入力してS/PDIF信号（デジタル出力）を出力するDAIトランスミッタ機能を1チップにまとめたのがDAIトランシーバです。
動作設定はハードウェアモード（ジャンパ設定）とソフトウェアモード（要マイコン制御）の2種類を選択可能です。
ハードウェアモードでも基本的な設定で動作いたしますが、ソフトウェアモードなら更に高度な設定も可能です。
基板上に、同軸（コアキシャル）によるS/PDIF入力信号用のアンプ回路を搭載しておりますので、パルストランス基板キット「PT_F」を接続するだけで、同軸入力に対応します。
◆メインIC：WM8805GEDS/V
メインICは、デジタルオーディオインターフェイスICとして定評のあるWolfson「WM8805GEDS/V」。
受信×8．送信×1を持ち、外部よりクロック供給することで低ジッタの出力が可能です。
※WM8805GEDS/Vの詳細はBlog記事をご覧ください。
※Blog記事：Wolfson デジタルオーディオI/F「WM8805GEDS/V」入荷！
コンデンサは、ニチコンのオーディオ用電解コンデンサ「FWシリーズ」と、一部に温度特性の良い「X7Rランク」の積層セラミックコンデンサを採用しております。
IC、水晶発振器といった表面実装パーツは、あらかじめハンダ付け済みですので、はじめての方でもやさしく組み立てられます。
◆WM8805_G Rev.2のコネクタ・ピンアサイン
ヘッダーピンのピンアサインは、前バージョンの「WM8805_G」と同じですので、以前に「WM8805_G」を製作された方でも問題なく配線できます。
※ヘッダーピンの位置は若干前後いるものもあります。
【WG8805_G Rev.2 主な仕様】
・対応サンプリング周波数:32kHz～192kHz
・クロック：±2.5ppm高精度水晶発振器搭載（12MHz）
・動作設定：ハードウェアモード（ジャンパ設定）、ソフトウェアモード（要マイコン制御）
・対応フォーマット：16bit I2S、24bit I2S、24bit左寄せ(LJ)、16bit右寄せ(RJ)
・電源電圧：3.3V（デジタル部、アナログ部とも）
・基板寸法：約66×39mm
・M3ネジで取り付け可能
キット説明書（PDF）
販売価格：￥2,800-
◆独立実験基板キットを組み合わせた製作例
DAIトランシーバ基板「WM8805_G Rev.2 」と高性能D-Aコンバータ単独基板（DAC_1792_B）等の独立実験基板キットを組み合わせ、「192kHz対応D/Aコンバータ」が製作できます。
【独立実験基板キット組み合わせ例】
・DAIトランシーバ独立実験基板キット「WM8805_G Rev.2」￥2,800-
・D/Aコンバータ独立実験基板キット「DAC1792_B」￥4,400-
・平衡-平衡反転アンプ基板キット「OPAMP_B」（IV変換用）￥1,380-
・平衡-不平工変換アンプ基板キット（ゲイン1倍タイプ）「BALUN_2134」￥1,580-
・デジタルオーディオ・コアキシャル汎用実験/評価基板キット「PT_F」￥950-
▼「192kHz対応D/Aコンバータ」の製作記事をご覧いただけます
・製作Blog記事：192kHz対応 オーディオ用D/Aコンバータを作ろう！
・PDF版192kHz対応 オーディオ用D/Aコンバータ製作記事（PDF）
・192kHz対応 オーディオ用D/Aコンバータ配線図（PDF）
そのほかにも、デジタルオーディオ独立実験基板の組み合わせにより、「アップサンプリングDAC」や「USB接続アップサンプリングDAC」などなど、オーディオ好きにはたまらない高性能なデジタルオーディオ機器を手軽に安価で、自分の手で製作できますので、ぜひ挑戦してみてください！
自作派のあなたにオススメ！IC単品も好評販売中です。
WM8805GEDS/V 販売価格：￥980-
※WM8805GEDS/Vの詳細はBlog記事をご覧ください。
※Blog記事：Wolfson デジタルオーディオI/F「WM8805GEDS/V」入荷！
★オーディオキット製作体験会に参加しませんか？
独立実験基板を使って、デジタルオーディオ機器を作ってみたいけどうまく作れるかちょっと不安・・・という方、デジット主催のオーディオキット製作体験会に参加して作ってみませんか？詳しくは、↓バナーをクリック！
★AVRマイコン電子工作製作会に参加しませんか？
ソフトウェアモードを使ってみたいけど、マイコンなんて使ったことがない・・・
そんな方には、AtmelのAVRマイコンを使った「AVRマイコン電子工作製作会」も開催しておりますので、これを機に、ソフトウェアモードを使うことを目標に、マイコンにチャレンジしてみませんか？詳しくは、↓バナーをクリック！
▼DAIトランシーバ独立実験基板「WM8805_G Rev.2」は
▼オーディオキットコーナーにて販売中です！
（2013.05.15 追記）
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
DAIトランシ－バ独立実験基板 / WM8805_G Rev.2
Wolfsonの「WM8805GEDS/V」を使った、192kHz・24bit対応の高性能デジタルオーディオインターフェイス（DAI）トランシーバ独立実験基板キット「WM8805_G」がバージョンアップし、リニューアル新発売いたしました！
192kHz 24bit DAIトランシーバ独立実験基板キット「WM8805_G Rev.2」
◆新採用！±2.5ppmの高精度水晶発振器
主な変更点は、±2.5ppmの高精度水晶発振器を新たに採用しました。
クロック周波数は「12MHz」です。
高精度水晶によりマスタークロックをリクロックします。
その他の機能や仕様などは前バージョン「WM8805_G」と同じです。
【WM8805_G Rev.2の概要】
S/PDIF信号（同軸入力またはデジタル入力）を受信してオーディオシリアル信号を出力するDAIレシーバ機能と、オーディオシリアル信号を入力してS/PDIF信号（デジタル出力）を出力するDAIトランスミッタ機能を1チップにまとめたのがDAIトランシーバです。
動作設定はハードウェアモード（ジャンパ設定）とソフトウェアモード（要マイコン制御）の2種類を選択可能です。
ハードウェアモードでも基本的な設定で動作いたしますが、ソフトウェアモードなら更に高度な設定も可能です。
基板上に、同軸（コアキシャル）によるS/PDIF入力信号用のアンプ回路を搭載しておりますので、パルストランス基板キット「PT_F」を接続するだけで、同軸入力に対応します。
◆メインIC：WM8805GEDS/V
メインICは、デジタルオーディオインターフェイスICとして定評のあるWolfson「WM8805GEDS/V」。
受信×8．送信×1を持ち、外部よりクロック供給することで低ジッタの出力が可能です。
※WM8805GEDS/Vの詳細はBlog記事をご覧ください。
※Blog記事：Wolfson デジタルオーディオI/F「WM8805GEDS/V」入荷！
コンデンサは、ニチコンのオーディオ用電解コンデンサ「FWシリーズ」と、一部に温度特性の良い「X7Rランク」の積層セラミックコンデンサを採用しております。
IC、水晶発振器といった表面実装パーツは、あらかじめハンダ付け済みですので、はじめての方でもやさしく組み立てられます。
◆WM8805_G Rev.2のコネクタ・ピンアサイン
ヘッダーピンのピンアサインは、前バージョンの「WM8805_G」と同じですので、以前に「WM8805_G」を製作された方でも問題なく配線できます。
※ヘッダーピンの位置は若干前後いるものもあります。
【WG8805_G Rev.2 主な仕様】
・対応サンプリング周波数:32kHz～192kHz
・クロック：±2.5ppm高精度水晶発振器搭載（12MHz）
・動作設定：ハードウェアモード（ジャンパ設定）、ソフトウェアモード（要マイコン制御）
・対応フォーマット：16bit I2S、24bit I2S、24bit左寄せ(LJ)、16bit右寄せ(RJ)
・電源電圧：3.3V（デジタル部、アナログ部とも）
・基板寸法：約66×39mm
・M3ネジで取り付け可能
キット説明書（PDF）
販売価格：￥2,800-
◆独立実験基板キットを組み合わせた製作例
DAIトランシーバ基板「WM8805_G Rev.2 」と高性能D-Aコンバータ単独基板（DAC_1792_B）等の独立実験基板キットを組み合わせ、「192kHz対応D/Aコンバータ」が製作できます。
【独立実験基板キット組み合わせ例】
・DAIトランシーバ独立実験基板キット「WM8805_G Rev.2」￥2,800-
・D/Aコンバータ独立実験基板キット「DAC1792_B」￥4,400-
・平衡-平衡反転アンプ基板キット「OPAMP_B」（IV変換用）￥1,380-
・平衡-不平工変換アンプ基板キット（ゲイン1倍タイプ）「BALUN_2134」￥1,580-
・デジタルオーディオ・コアキシャル汎用実験/評価基板キット「PT_F」￥950-
▼「192kHz対応D/Aコンバータ」の製作記事をご覧いただけます
・製作Blog記事：192kHz対応 オーディオ用D/Aコンバータを作ろう！
・PDF版192kHz対応 オーディオ用D/Aコンバータ製作記事（PDF）
・192kHz対応 オーディオ用D/Aコンバータ配線図（PDF）
そのほかにも、デジタルオーディオ独立実験基板の組み合わせにより、「アップサンプリングDAC」や「USB接続アップサンプリングDAC」などなど、オーディオ好きにはたまらない高性能なデジタルオーディオ機器を手軽に安価で、自分の手で製作できますので、ぜひ挑戦してみてください！
自作派のあなたにオススメ！IC単品も好評販売中です。
WM8805GEDS/V 販売価格：￥980-
※WM8805GEDS/Vの詳細はBlog記事をご覧ください。
※Blog記事：Wolfson デジタルオーディオI/F「WM8805GEDS/V」入荷！
★オーディオキット製作体験会に参加しませんか？
独立実験基板を使って、デジタルオーディオ機器を作ってみたいけどうまく作れるかちょっと不安・・・という方、デジット主催のオーディオキット製作体験会に参加して作ってみませんか？詳しくは、↓バナーをクリック！
★AVRマイコン電子工作製作会に参加しませんか？
ソフトウェアモードを使ってみたいけど、マイコンなんて使ったことがない・・・
そんな方には、AtmelのAVRマイコンを使った「AVRマイコン電子工作製作会」も開催しておりますので、これを機に、ソフトウェアモードを使うことを目標に、マイコンにチャレンジしてみませんか？詳しくは、↓バナーをクリック！
▼DAIトランシーバ独立実験基板「WM8805_G Rev.2」は
▼オーディオキットコーナーにて販売中です！
（2013.05.15 追記）
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
DAIトランシ－バ独立実験基板 / WM8805_G Rev.2
