2014年05月31日

高耐熱サーミスタ「912CT-4」が入荷しました。

SEMITEC製の高耐熱アキシャルサーミスタ
「912CT-4」のご紹介です。

「912CT-4」はガラス封止を採用し、
信頼性の優れた、高耐熱アキシャル
サーミスタです。
温度上昇に対して抵抗値が減少する
NTCサーミスタです。
25℃時のゼロ負荷抵抗値は9.1KΩ(±5%)
使用温度範囲は-50~+250℃
となっております。

CIMG2514 (2)






「912CT-4」¥100(税込/8%)

「912CT-4」の主な仕様
ゼロ負荷抵抗値:9.1KΩ(at25℃)
B定数     :3270K±2%
熱放散定数  :約2.1mW/℃
熱時定数   :約10~20S
定格電力   :10.5mW(at25℃)
使用温度範囲 :-50~+250℃


------------------------------------
レジカウンター上のつり下げ棚,サーミスタ売り場にて販売中!
0tenpo_kiso


このエントリーをはてなブックマークに追加

Clip to Evernote mixiチェック


個別記事TrackBack(0)

2014年03月12日

ラインをシャープに捉える!! ラインスキャンカメラ(センサ)です

高精度ライントレースカーなどに応用できる、
ラインスキャンカメラ(センサ)のご紹介です。

 細かいピント合わせが不要な、ピンホールレンズつきタイプと、
被写体ブレの少ないシャープなデータが得られる、明るい広角レンズ
つきタイプの2種類があります。

CIMG2163






ラインスキャンカメラ(アンプ無し明るい広角レンズつき)
SEN917_LE_N_SU13
¥3790-(税込¥5%) 資料はこちら


CIMG2165






ラインスキャンカメラ(アンプ内蔵ピンホールレンズつき)
SEN917_LE_A_SU13
¥5985- (税込5%)  資料はこちら

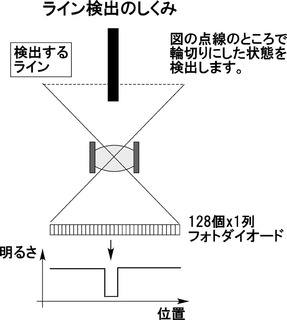

 センサ内部には、1列に並んだ128個のフォトダイオード
があり、レンズで捉えた明るさを、128個のアナログ信号で
出力します。
AVRマイコンなどのA/Dコンバータでデータを取得することで、
ラインを高精度に検出することができます。
ラインセンサ概念図_131206
















  主な仕様は次のとおりです:
  ◎使用センサ : TSL1401CL
  ◎画素数 : 128個 x 1列
  ◎電源電圧 : 3~5V DC
  ◎その他 : ピンホールレンズつきタイプはアンプ回路搭載
             (広角レンズつきタイプはアンプなし)

店頭ではこの商品を使った製作例を展示しております
CIMG1760







-----------------------------------------------------------
レジカウンター横のウィンドウ上にて販売中です
ai

















共立エレショップに登録!通販ご希望の方はご利用ください。
リニアラインスキャンカメラセンサモジュール ピンホールレンズタイプ(アンプ内蔵)


このエントリーをはてなブックマークに追加

Clip to Evernote mixiチェック


個別記事TrackBack(0)

2014年03月07日

八方美人が十六方美人に!? デジタルコンパス「RDCM-803」

16方位に対応したデジタルコンパスモジュールをご紹介します。

16方位対応 デジタルコンパスモジュール「RDCM-803」¥3990(税込/5%)
rdcm803ardcm803e






以前販売していました、RDCM-802の後継品です。

RDCM-802は8方位だったのに対し、RDCM-803は16方位に対応しました!


rdcm803brdcm803c






低電圧駆動のマイコンを搭載し、可動部品やコイルを使用しない半導体構成のため、信頼性が高く、小型化にも貢献。


LED点灯回路例
rdcm803f






出力は、4bitのバイナリーコードで出力しますので、出力に抵抗をLEDを接続することで簡単にモニタできます。


マイコン接続例
rdcm803g






また、マイコンにも容易に接続可能なので、16方向を示すデジタルコンパスを製作してみたり、ロボットの制御なども面白そうですね!

共立オリジナル日本語取扱説明書(PDF)

▼デジタルコンパスモジュール「RDCM-803」は
レジカウンターの上で吊り下げ販売中です!

rdcm803h

















共立エレショップに登録!通販ご希望の方はご利用ください。
16方位対応デジタルコンパスモジュール / RDCM-803


このエントリーをはてなブックマークに追加

Clip to Evernote mixiチェック


個別記事TrackBack(0)

2013年12月17日

指紋認証を手軽に実験できる指紋スキャンモジュールが入荷!

以前より一部の携帯電話やノートPCに採用されていたり、最近ではiPhone5Sにも搭載された指紋認証システム。そんな人体の特徴を利用する"生体認証”の代表格ともいえる「指紋認証」を、手軽に扱える時代が到来!

32bitマイコンを搭載し、指紋データのスキャンや特徴抽出、マッチングなどの指紋データ処理機能が内蔵された、ADH Technology社の指紋スキャンモジュール(指紋センサー)が2種類入荷しましたのでご紹介します。

◆指紋スキャンモジュール「GT-511-C1」
gt511c1a







gt511c1bgt511c1e







モジュール側で指紋データの取り込みや特徴検出、マッチングなどが行えます。
また、20件の指紋データをモジュール内部に記憶し、検索/マッチング処理が行えます。
指紋の取り込み角度は±30°タイプです。
シリアル通信(UART)により、Arduinoやマイコンで簡単に取り扱えます。

【主な仕様】
●指紋取り込み部サイズ:14×12.5mm
●指紋画像サイズ:216×240ピクセル、解像度450dpi
●テンプレートサイズ:506バイト
●指紋データライブラリ容量:20件
●指紋画像取り込み時間:3秒未満
●指紋検索時間:1.5秒未満
●違う指紋を同じ指紋と誤る確率:0.001%未満
●同じ指紋を違う指紋と誤る確率:0.1%未満
●取り込み可能な指の向き:±30°
●通信方式:UART(9600bps)※3.3V系ロジックレベル
●電源電圧:3.3V~6V DC
●消費電流:最大約130mA
●外形サイズ:17(W)×37(D)×10(H)mm
●詳細はDATASHEET(PDF)をご覧ください。

販売価格:¥3,990-



◆指紋スキャンモジュール「GT-511-C31」
gt511c31a







gt511c31bgt511c31d







こちらのモデルは、200件の指紋データをモジュール内部に記憶でき、指紋の取り込み角度は±360°なので、指をどの向きにしても取り込みが可能な高性能タイプです。
シリアル通信(UART)により、Arduinoやマイコンで簡単に取り扱えます。

【主な仕様】
●指紋取り込み部サイズ:14×12.5mm
●指紋画像サイズ:202×258ピクセル、解像度450dpi
●テンプレートサイズ:498バイト(データ496バイト+チェックサム2バイト)
●指紋データライブラリ容量:200件
●指紋画像取り込み時間:3秒未満
●指紋検索時間:1秒未満
●違う指紋を同じ指紋と誤る確率:0.001%未満
●同じ指紋を違う指紋と誤る確率:0.1%未満
●取り込み可能な指の向き:±360°(全方向)
●通信方式:UART(9600bps)※3.3V系ロジックレベル
●電源電圧:3.3V~6V DC
●消費電流:最大約130mA
●外形サイズ:36(W)×21(D)×10(H)mm
●詳細はDATASHEET(PDF)をご覧ください。

販売価格:¥5,800-

【マイコン側にプログラム開発について】
●メーカーサイトから、Windows PC上で動く指紋センサのデモプログラム(Visual C++のSDKソースコード一式付き)がダウンロードできますので参考にしてください。
●通信プロトコルの詳細、コマンド内容や応答ステータスなどについての詳細が、データシートに詳しく解説されていますので参考にしてください。

指紋スキャンモジュールは、いずれも高さが10mmと小型なので、機器へ組み込んでも場所を取りません。また、実験や学習用にもお勧めです。



指紋データ処理機能内蔵のDSPを搭載した高性能DSPタイプ指紋スキャンモジュールも取り扱いしております。詳しくはBlog記事をご覧ください。
simon-hontai







▼指紋スキャンモジュールは、レジカウンター上にて吊り下げ販売中です!
gt511売り場

















通販ご希望の方は、共立エレショップでも販売しております。

指紋スキャンモジュール 取り込み角度30°タイプ / GT-511-C1
指紋スキャンモジュール 取り込み角度360°タイプ / GT-511-C31


このエントリーをはてなブックマークに追加

Clip to Evernote mixiチェック


個別記事TrackBack(0)

2013年11月26日

ロータリーエンコーダープレート入荷しました。

めずらしい物が入荷しました。
ロータリーエンコーダープレートです。
これとフォト・インタラプタを利用する事で、
モーターの回転数を調べたり、
回転速度、位置制御などをするのに
便利だと思います。

7種類入荷しましたので、用途に合わせて
使ってください。

「MEC917_EP17_SU13」
CIMG1697






外形:7mm
内径:1.6mm
厚み:0.15mm
窓数:18
¥120-

「MEC917_EP14_SU13」
CIMG1698






外形:20mm
内径:8mm
厚み:0.2mm
窓数:100
¥180-

「MEC917_EP13_SU13」
CIMG1699






外形:22mm
内径:3mm
厚み:0.2mm
窓数:10
¥180-

「MEC917_EP131_SU13」
CIMG1700






外形:22mm
内径:3mm
厚み:0.2mm
窓数:100
¥180-

「MEC917_EP10_SU13」
CIMG1701






外形:25mm
内径:8mm
厚み:0.2mm
窓数:100
¥220-

「MEC917_EP06_SU13」
CIMG1702






外形:30mm
内径:8mm
厚み:0.2mm
窓数:100
¥260-

「MEC917_EP03_SU13」
CIMG1703






外形:35mm
内径:8mm
厚み:0.2mm
窓数:100
¥300-
