2021年01月05日
今や計測はM5Stackで可能！電圧計ユニット・電流計ユニット
最近のマイコンボード内蔵のA/Dコンバータは性能が良く便利です。
しかし計測箇所に直に接続することは場合によっては懸念されるところです。
M5Stackは電源部分を絶縁型DC-DCで絶縁、
I²C信号ラインをアイソレーターで絶縁することで
安心かつ影響を少なく測定できるモジュールを販売しています。
M5STACK
「 M5Stack用電流計ユニット / M5STACK-U086 」
販売価格￥1,397-(消費税10%税込み)
「 M5Stack用電流計ユニット / M5STACK-U086 」
販売価格￥1,397-(消費税10%税込み)
詳細
16ビットA/Dコンバータ内蔵
・測定レンジ：最大±4 A
・分解能：0.3mA
・インターフェース：I²C（0x48）
・電源は絶縁型DC-DC、信号ラインはアイソレーターにより絶縁------------------------------------------------------------------------------------------------------
M5STACK
「 M5Stack用電圧計ユニット / M5STACK-U087 」
販売価格￥1,397-(消費税10%税込み)
「 M5Stack用電圧計ユニット / M5STACK-U087 」
販売価格￥1,397-(消費税10%税込み)
詳細
16ビットA/Dコンバータ内蔵
・測定レンジ：最大±36 V
・分解能：1 mV（16 V以下時）, 7.9 mV（16 V超時）
・インターフェース：I²C（0x49）
・電源は絶縁型DC-DC、信号ラインはアイソレーターにより絶縁
2020年11月18日
ケーブル点検はこれにお任せ。BEHRINGER ケーブルテスター
あれっ、音が鳴らない... どこがあかんのやろう...
そんな虚しい気分になったことはないでしょうか。
特に音楽をされている方が、本番前にシールドが死んでるなんてことがあったら真っ青になってしまいます。こだわりのある人であればあるほど自分のケーブルを大切に使いたいものです。
そんなあなたにBEHRINGERの「ケーブルテスター」を紹介いたします。
BEHRINGER
「 ケーブルテスター(6-in-1) / CT100 」
販売価格￥2,860-(消費税10%税込み)
「 ケーブルテスター(6-in-1) / CT100 」
販売価格￥2,860-(消費税10%税込み)
対応コネクタケーブル : XLR, φ6.3mm(モノラル/ステレオ)プラグ, φ3.5mm(モノラル/ステレオ)ミニプラグ, RCA, MIDI
機能 : ケーブルテスト、固定端ケーブルテスト、テストトーンモード（1kHz, 400Hz）
電源 : 単3アルカリ電池 x2（付属していません）
BEHRINGER
「 ケーブルテスター(8-in-1) / CT200 」
販売価格￥4,565-(消費税10%税込み)
「 ケーブルテスター(8-in-1) / CT200 」
販売価格￥4,565-(消費税10%税込み)
対応コネクタケーブル : XLR, スピコン, φ6.3mm(モノラル/ステレオ)プラグ, φ3.5mm(モノラル/ステレオ)ミニプラグ, RCA, RJ45, MIDI, USB(A-B)
機能 : ケーブルテスト、固定ケーブルテスト、テストトーンモード（1kHz, 400Hz）
電源 : 単3アルカリ電池 x2（付属していません）
主にギターやエフェクターの使用を想定する場合はCT100
電子楽器やミキサー、あらゆる機材を想定する場合にCT200
という感じでしょうか。
これを一つ持っているだけで、機材を点検をする機会が生まれるのではないでしょうか。
2020年09月06日
共立電子産業の創業50周年 大感謝セール 第30弾は「マザーツール」です！
緊急事態宣言ならびに外出自粛要請の解除に伴い、店舗では休止しておりました創業50周年特別企画「大感謝セール」を再開することになりました。店舗でのセール休止中は、弊社通販サイト「共立エレショップ」に場所を移して開催しておりましたが、引き続き「共立エレショップ」でもセール実施させていただきます。
詳しくは特設ページをご確認ください。

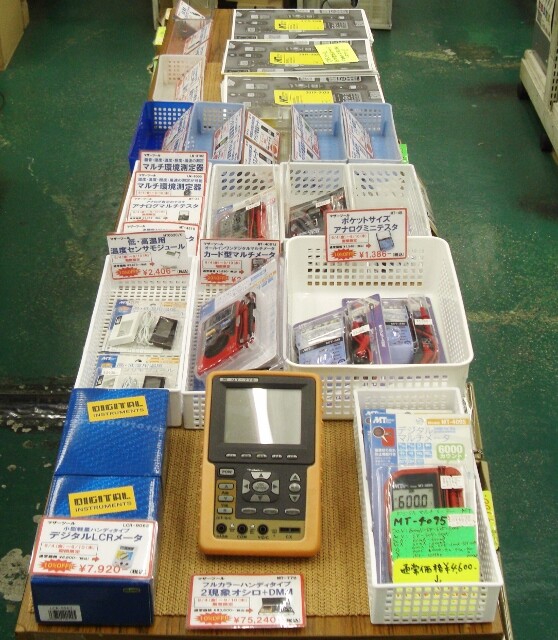

第30弾は計測器、カメラ関係、 電子回路のトラブルシューティングシステムの保守点検、教材用として最適のツールを取り揃えている「マザーツール」です。
開催期間は 2020年 9月4日(金) ～ 9月10日(木)になります。
2020年08月23日
便利なマルチファンクションテスターが入荷しました。
抵抗やコイル、コンデンサなどの測定をしようともLCRメーターが家にない。またはリード付き部品を素早く確認したい、そんなときにはこちらがおすすめです。

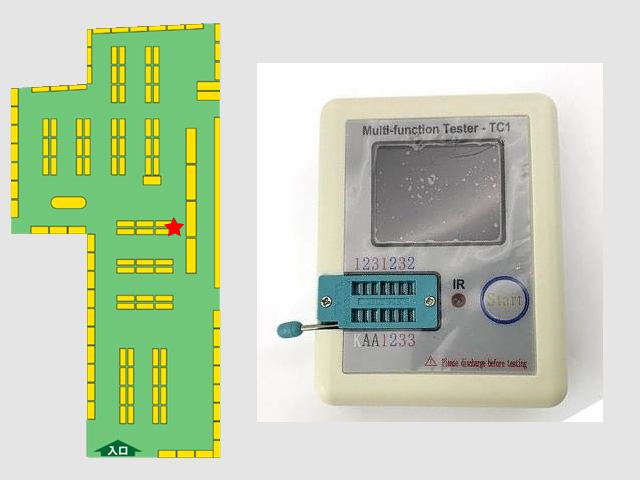

「マルチファンクションテスター / LCR-TC1」
販売価格￥2,640-(消費税10%税込み)
販売価格￥2,640-(消費税10%税込み)
こちらのテスターはトランジスタのような半導体からコイルやコンデンサ、ツェナーダイオードなども測定することができます。
IRと表記の個所はIR Decoderでユーザーコードやデータコードなどを確認することができます。
リード部品はゼロプレッシャーソケットで簡単に固定可能。

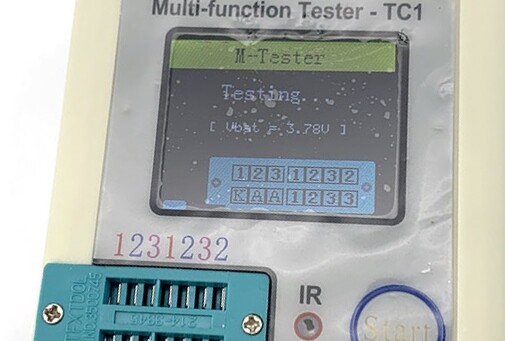

Startボタンを押すだけで自動で判定して、結果を160x128 TFTディスプレイに出力します。
またリチウムバッテリーを内蔵しているので、持ち運びも容易にできます。

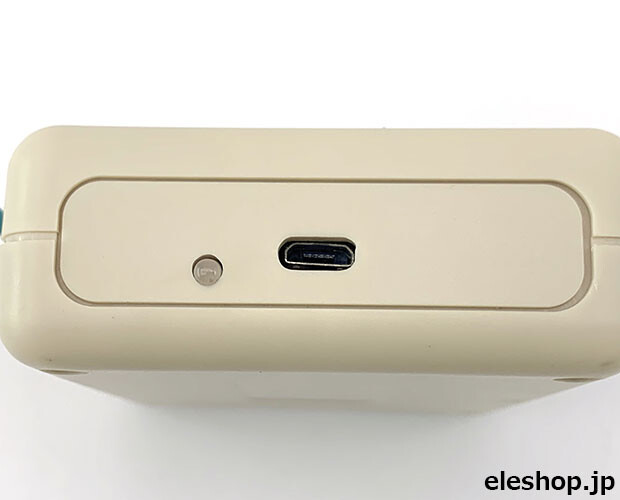

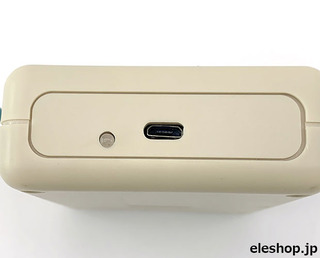

充電端子はmicroUSB(B)です。
また電源は20秒で自動的に落ちる機能も付いているので、つけっぱですぐになくなってしまうことはありません。

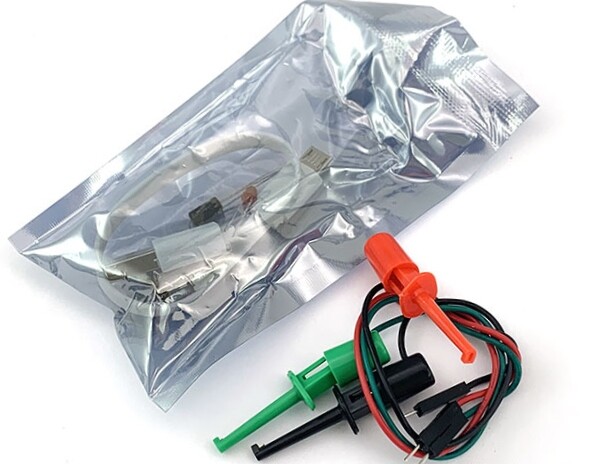

付属品もICクリッププローブなど様々ついています。
※付属の素子はテスト用なので内容に変更があります。
それでは機能を紹介します。
能力一覧
・バイポーラトランジスタ
hFE(増幅率),
Ube(ベース・エミッタ間電圧),
Ic(コレクタ電流),
Iceo(ベース接地コレクタ遮断電流),
Ices(エミッタ接地コレクタ遮断電流)
・ダイオード
Vf(順方向電圧),
Ir(漏れ電流),
ダイオードの静電容量
・ツェナーダイオード
ツェナーテストエリア内測定(逆電圧0.01 ～ 30V),
トランジスタエリア内測定(逆電圧0.01 ～ 4.5V,順方向電圧)
・FET
〇JFET
Cg(ゲート静電容量),
Id(ドレイン電流),
Vgs(ゲート・ソース電圧閾値)
Vf(順方向電圧)
〇MOSFET
Cg(ゲート静電容量),
Rds(オン抵抗),
Vt(ゲート・ソース電圧閾値),
Vf(順方向電圧)
〇IGBT
Id(ドレイン電流),
Vgs(ゲート・ソース電圧閾値),
Vf(順方向電圧)
・サイリスタ&トライアック
Igt(トリガー電圧)
・コンデンサ
25pF ～ 100mF
・抵抗器
0.01 ～ 50MΩ
・インダクタ
0.01mH ～ 20H
・IR デコーダー
デコードが失敗しても、赤外線を検知すると右上の隅に赤いドットで知らせてくれる。
これは色々な部品で試して遊ぶのに最適です。
2017年08月26日

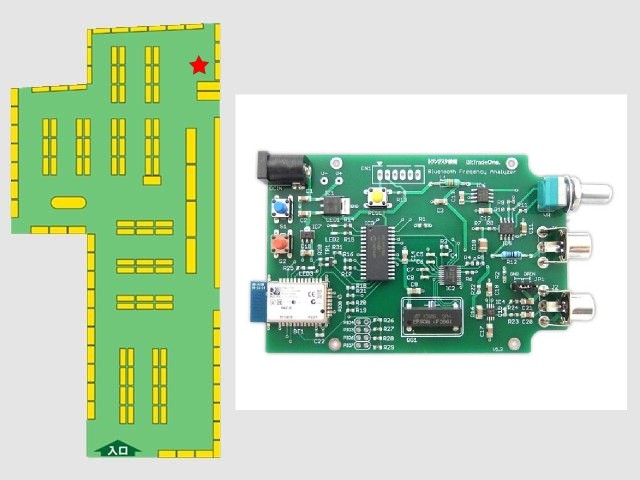

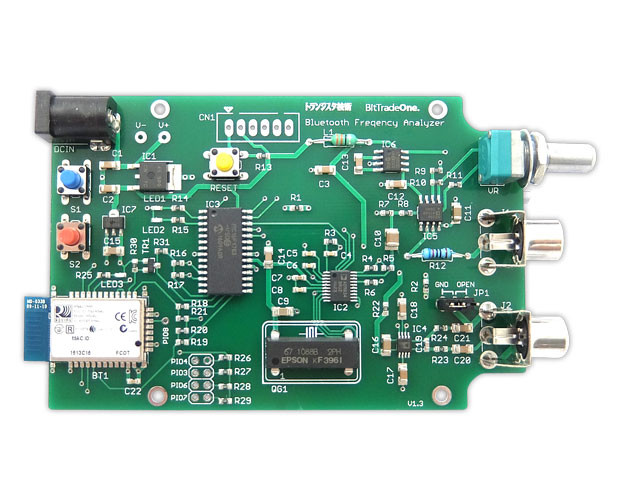

周波数レスポンス アナライザが入荷しました。
センサ用アンプやオーディオ・アンプの周波数特性を測定・評価可能な
“Bluetooth搭載 周波数レスポンス・アナライザ”
スイープ機能を持ち10Hzから10MHzの連続的に変化する
正弦波を被測定器に加え、その応答(レベル)をグラフに描画すると同時に
デシベル値も表示することも可能です。
センサ用アンプやオーディオ・アンプの周波数特性を
十分測定・評価可能なスペックをもったアナライザです。
測定アプリはWindows版とAndroid版がご用意されています。
詳しくはこちらへ
ビット・トレード・ワン
「Bluetooth搭載周波数レスポンスアナライザ」
販売価格￥13,824-(消費税8%税込み)
【ご注意！】本製品にACアダプタは付属しておりません。
別途ACアダプタをご用意ください。
（DC 6V内径2.1ｍｍ、外径5.5ｍｍ センタープラス）
通販ご希望の方は共立エレショップへどうぞ！
Bluetooth搭載 周波数レスポンス・アナライザ 小冊子付スペシャルバージョン【基板完成品】 / ADCQ1612PB
