2020年10月02日

ATOMシリーズでスマートにGPS機能を使える! ATOMIC GPSキット

新たにATOMシリーズで使えるGPSモジュールが入荷しました。
こちらにはATOM Liteが付属しているので、本体をお持ちでない方でもすぐに試すことができます。

本体とGPSモジュールを含めても 24 x 48 x 18mmとかなり小さいので、スマートに持ち運びができるようになっています。
microSD(TF)カードスロットがついているので、地図ソフトなどで移動追跡などを確認することなどもできます。

M5STACK
ATOM GPSキット / M5STACK-K043
販売価格¥2,860-(消費税10%税込み)
atomicgps_02 (640x640)


















特徴
・対応衛星測位システム:BDS / GPS / GLONASS / Galileo / SBAS / QZSS
・microSDカードソケット
・低消費電力

仕様
・更新周期:1~10 Hz
・精度 水平:2m,  速度:0.1m/s,  時間:1us
・チャネル:72 サーチチャネル
・最大高度:50000 m
・最大速度:515 m/s
・最大加速度:< 4 g
・起動時間 コールドスタート:26秒,  ウォームスタート:25秒,  ホットスタート:1秒
・ボーレート:4800 ~ 921600 bps
・フラッシュメモリ:4M フラッシュ


このエントリーをはてなブックマークに追加

mixiチェック


個別記事

2020年09月24日

お得なバリキャップダイオードを紹介します!

自作FMラジオやFMトランスミッタを作るのに便利な、バリキャップダイオード 「MV209」の10ケパックを紹介します。

最大逆電圧が30VDCで静電容量が29pF(@VR=3V f=1MHz)、
Qが200min.(@VR=3V f=50MHz)になります。

MOTOROLA
バリキャップダイオード MV209 10ケパック
販売価格 ¥220-(税込み)
mv209a












CIMG3365 (640x479)











CIMG3366 (640x479)

















このエントリーをはてなブックマークに追加

mixiチェック


個別記事

2020年09月22日

FMラジオチューニング用可変容量ダイオードを紹介します!

FMラジオチューニング用バリキャップの定番「1SV147」を紹介します。
カソードコモン 2素子入りパッケージで可変容量幅が28.5~32.5pFになります。
逆方向ブレークダウン電圧は15VDC(min.)で逆方向漏れ電流は50nADC(max.)です。

Toshiba Semiconductor
FMラジオチューニング用バリキャップ
1SV147
販売価格 ¥110-(税込み)
CIMG3357 (640x479)







通販サイトのエレショップでご購入希望の場合は、
こちらを参考にしてください。

bitmap (2)


このエントリーをはてなブックマークに追加

mixiチェック


個別記事

2019年11月03日

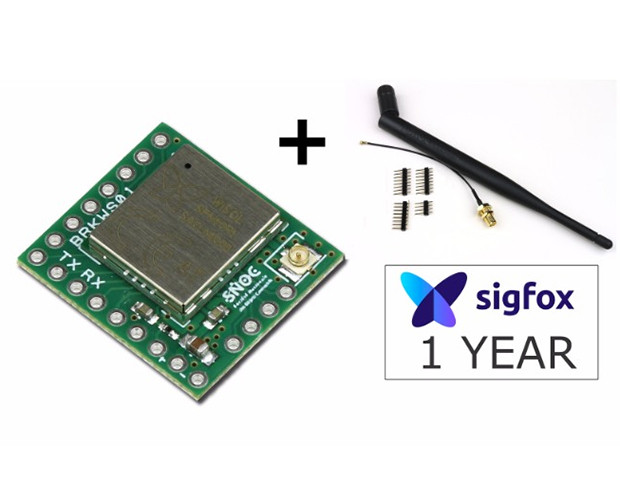

Sigfoxのモジュール基板が入荷しました!

Sigfox(シグフォックス)ネットワークは、2009年に設立した仏国Sigfox社が提供するLPWA(Low Power Wide Area)ネットワークです。
Sigfox Breakout board (BRKWS01)は、Wisolモジュールをベースとしたブレークアウトボードで開発キット(DevKit)として登録すれば、1年間の無償回線込みでお使いいただくことができます。デバイスの試作や実証実験用に便利です。
インターフェイスはUART接続で、ボーレートは9600bps、Sigfox ATコマンドで制御できるため手軽に制御できます。(電源はDC3.3V)

Sigfox Breakout board / BRKWS01」

販売価格¥5,194-(消費税込み)
詳しくはこちら

BRKWS01a















CIMG1848 (640x519)
















bitmap (2)



このエントリーをはてなブックマークに追加

mixiチェック


個別記事

2019年01月22日

無線マイコンTWELITE DIPの高出力版TWELITE RED DIP販売中です。

RED(レッド)はBLUE(ブルー・従来品)よりも出力が大きく、
さらに遠くへ飛ばせます。
mwrdiwf














短距離の場合でもより安定した通信が期待できます。
省電力で高出力を実現しているため、間欠動作させれば
コイン型電池で年単位の稼働も可能です。
受信時の消費電流はBLUE(ブルー・従来品)よりも小さいです。

マッチ棒タイプのホイップアンテナ実装済みのモノと、

mwrdiwa















U.FLタイプのコネクタを搭載した外部アンテナ仕様があります。

mwrdiua














※U.FLタイプにアンテナは付属していません。
どちらもヘッダーピン実装済の完成品です。

モノワイヤレス
TWELITE RED DIP ホイップアンテナ / MW-R-DI-W
販売価格¥2,980-(消費税8%税込み)
TWELITE RED DIP U.FLコネクタ / MW-R-DI-U
販売価格¥2,980-(消費税8%税込み)

bitmap (640x480)
