2012年11月19日

光り物工作の新素材!ライトパイプ ~Light★Pipe~

(2013.05.27 UPDATE)
光り物工作の新素材、ライトパイプのご紹介です。

ライトパイプはLEDなどの光をライン発光してくれる、光り物工作の新しい素材です。

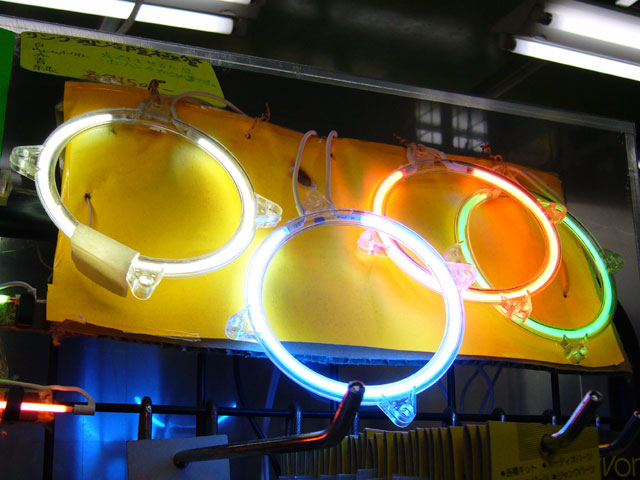

これまで、ライン発光するものといえばルミチューブ(ELチューブ)がありましたが、自発光してくれるものの別途高圧のインバータが必要だったり、曲げに弱かったりと取り扱いが大変でしたが、ライトパイプは断面より光を入光することによって簡単に発光し、フレキシブルな柔軟性のある素材なので、曲げて使用できる優れものです。

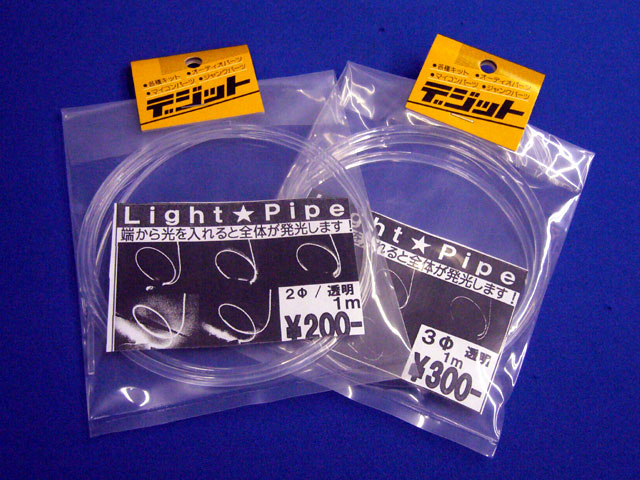

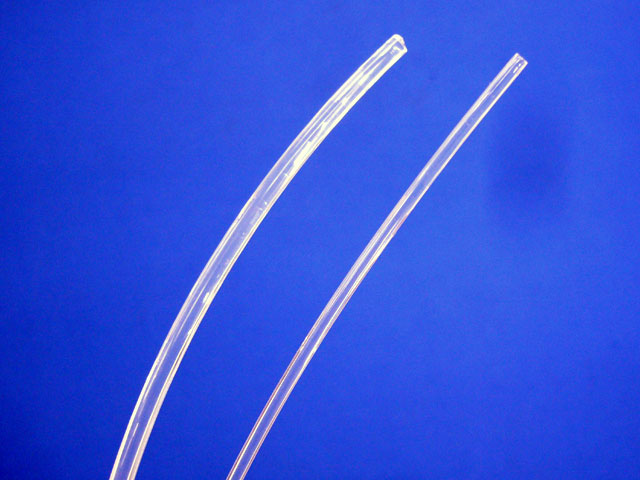

ライトパイプ 販売価格:2Φ(1m)¥200- 3Φ(1m)¥300-
lightp3li






pipe名前に”パイプ”と付いていますが、管状にはなっておりません。このライトパイプの断面よりLEDなどの光源を使用して入光します。





◆LEDで光らせてみた!
lightp1lightp2

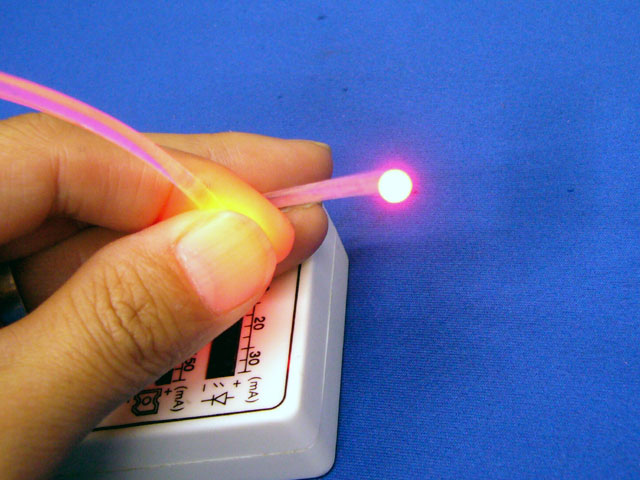

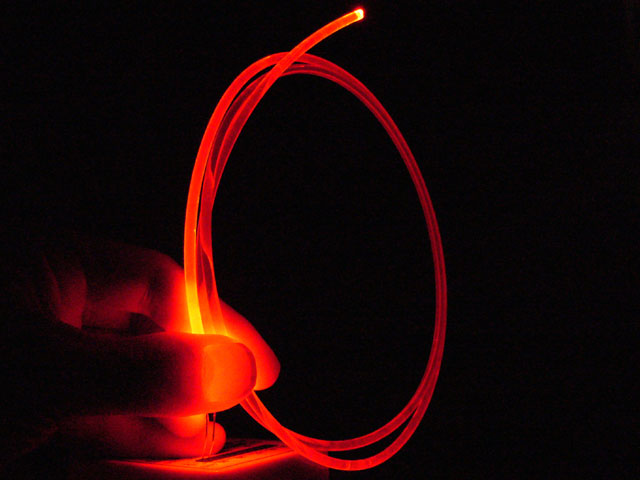

デジットで特価¥20-で販売しいる3Φ高輝度赤色LEDを光源に3Φライトパイプを光らせてみました。先端は光ファイバーの様にきれいに光ります。そして、周囲を暗くすると、ライトパイプ全体が光っていることがわかります。
固い光を放つLEDが、ライトパイプを通すことによって光が拡散するため、やわらかく発光してくれます。
なお、明るい場所では先端の光は見えますが、ライトパイプ全体の光はほとんど目立ちませんので、暗い場所で使用してください。

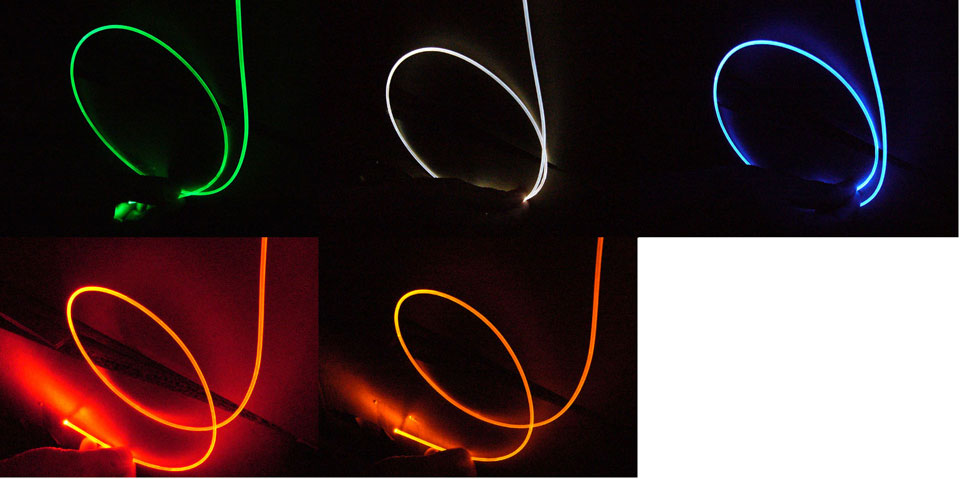

◆いろんな色で光らせてみた!
light_pipe








もちろん、光源の色に合わせてライトパイプが光ってくれます。
単純にLEDで照射するのもOKですが、マイコンを使ってPWMでLEDを調光させたり、光源に自動点滅フルカラーLED等を使うと、多彩な表現をしてくれそうです。また、両端より照射させたり、ハイパワーLEDなど光の強い光源であれば、もっと明るく光ると思います。


◆フレキシブルに曲げられる!
mage1mage2






ライトパイプは上の画像のように、軽く結べるぐらい柔軟性のある素材なので、曲面や曲線に沿って使用でき、ハサミで簡単にカットできますので、アイデアしだいでいろんな表現ができそうです。
※繰り返し曲げたりすると破損する可能性がありますので、取り扱いにはご注意ください。

たとえばクリスマスツリーのイルミネーションや、鉄道模型のジオラマに仕込んで建物内の光を再現するとかに使えるかもしれませんね。
エスカ(装飾用光ファイバー)と併用して使うときれいなイルミネーションが作れそうです。
ぜひ、ライトパイプをお試しください!

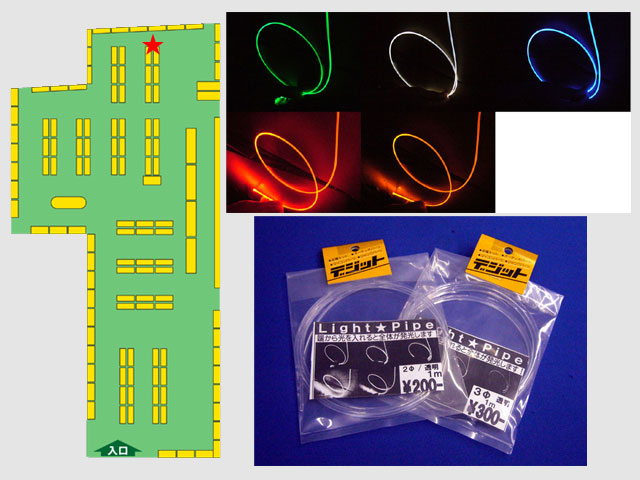

▼ライトパイプは可変抵抗器売り場の側面にて販売中です!
lip_uriba

















共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
ライトパイプ各種


このエントリーをはてなブックマークに追加

Clip to Evernote mixiチェック


個別記事TrackBack(0)

2012年11月12日

様々な電飾用に!LEDコントローラがいろいろありますよ~

デジットで取り扱っているテープLED等で使用できるLEDコントローラ各種をご紹介いたします。LEDコントローラはテープLEDやバーLEDなどを接続するだけで簡単に使用でき、クリスマスやお店様々な電飾や照明などで手軽に活用できます。


【ディマーコントローラ】

◆単色LED用ディマーコントローラ 販売価格:¥1,575-
dimmer1dimmer2






PWM制御を使った単色LED用の調光器です。可変抵抗器で無段階調光が可能です。電源およびLEDは端子台に取付けでき、端子台は脱着できるので大変便利です。

【仕様】
・電源:DC12V-24V
・最大出力:8A / 96W
・外形サイズ:W59×L89×H39mm
※LEDが12V仕様の場合、電源電圧は12Vで使用してください。

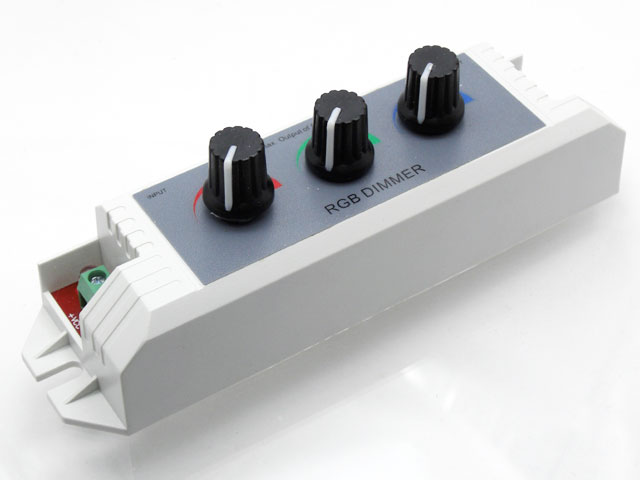

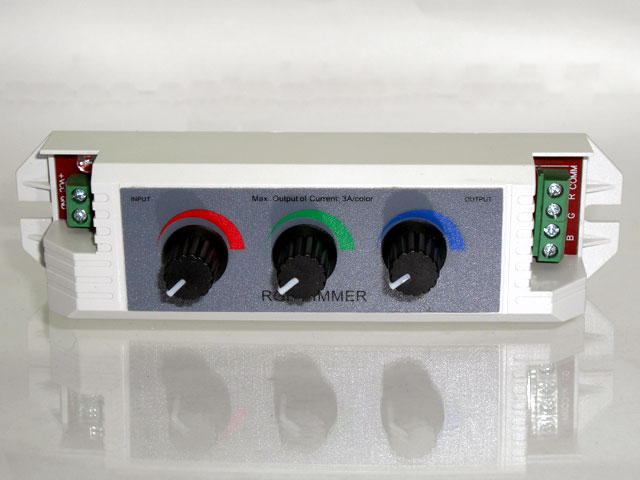

◆RGB-LED用ディマーコントローラ 販売価格:¥3,150-
rgb_dimmer1rgb_dimmer2






PWM制御を使った、RGBのLED用の調光器です。RGB各色ごとに可変抵抗器で無段階調光が可能ですので、お好みの色合いを出せるのが特徴です。もちろん、単色LEDを3本接続して調光することも可能です。電源およびLEDは端子台に取付けが可能です。

【仕様】
・入力:DC12V
・最大出力:3A / 1ch 最大144W(TOTAL)
・外形サイズ:W40×L130×H51mm



【LEDコントローラ】

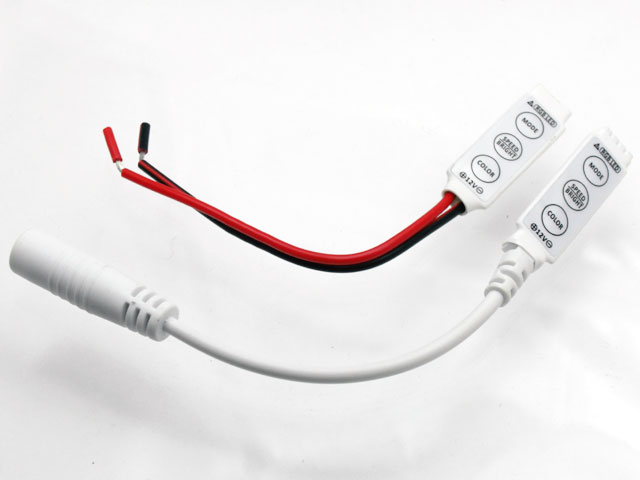

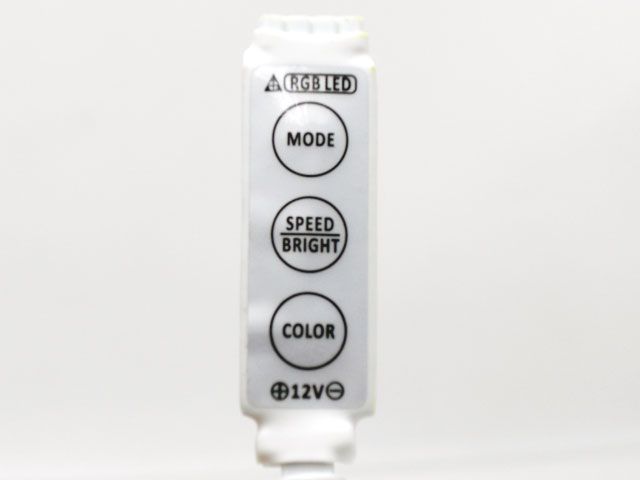

◆超小型・フルカラーテープLEDコントローラ 販売価格:¥700-
led_contminiled_contmini2






テープLEDとほぼ同じくらいの超小型サイズながら、発光パターン:20、発光色:20色、調光・スピード:5段階という制御パターンがプログラムされており、3つのスイッチで操作が行えます。超小型タイプなので設置時に本体が目立ちません。
オートセーブ機能で電源を切った時の状態に戻ります。
テープLEDは30cmでも1mでも5mでもそのまま使用可能です。
※2.1ΦのDCジャック付きとコネクタ無し並行ケーブルの2種類ございます。

【仕様】
・電源:DC8~12V
・出力電流:最大4A×3ch
・合計出力電力:最大144W
・外形サイズ:W12×H3×D42mm

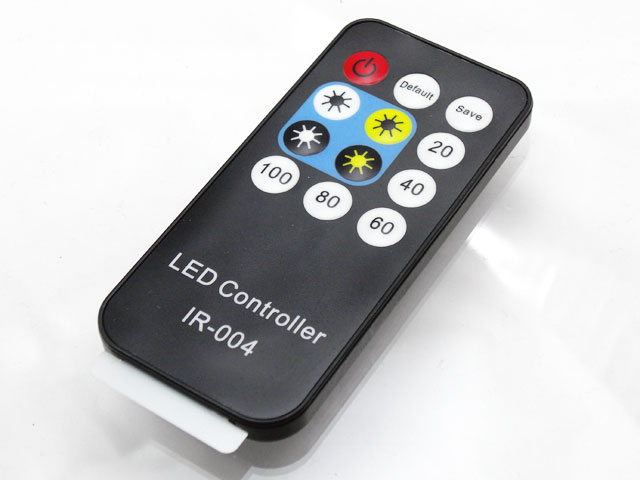

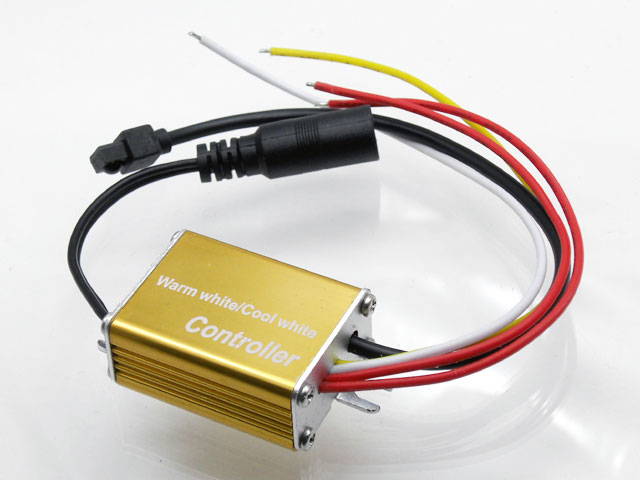

◆2色用テープLEDリモートコントローラ 販売価格:¥2,180-
2led_cont2led_cont_remo






付属のリモコンを使って白色&電球色のテープLEDを色ごとに明るさを調節可能で、白色 ⇒ 電球色の色合いレベルをカスタマイズできます。カスタマイズで作ったユーザーカラーはセーブ可能なので便利です。2色発光のほか、単色を2本接続してコントロールすることも可能です。リモコンで点灯ON / OFF、6発光パターンの切換、白色および電球色個別調整、20・40・60・80・100%の5段階調光、ユーザーカラーセーブが行えます。

【仕様】
・電源:DC12 / 24V(DCジャック2.1Φセンター+付き)
・出力:4A / 1ch(合計12A)
・リモコン付き
※LEDが12V仕様の場合、電源電圧は12Vで使用してください。

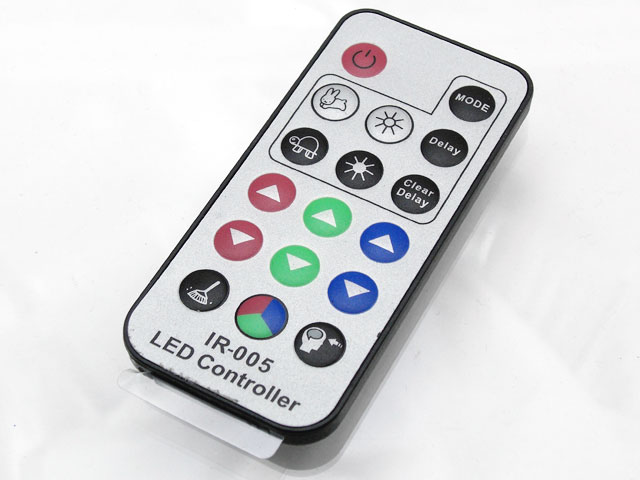

◆RGB用テープLEDリモートコントローラ 販売価格:¥2,780-
rgbled_cont1rgbled_cont2

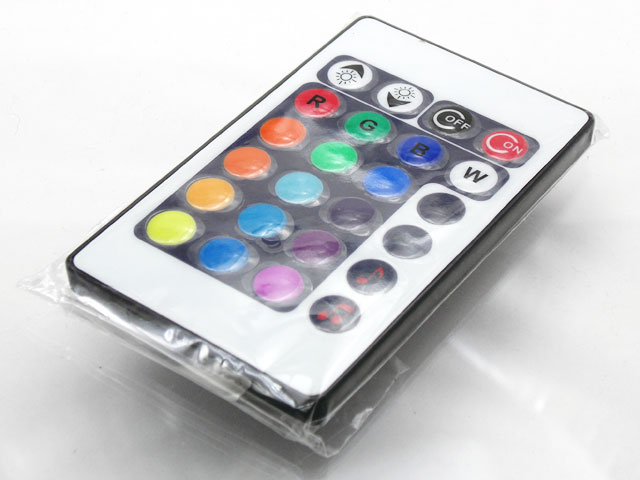

付属リモコンによるRGBを個別に20段階に調節でき、オリジナルカラーをカスタマイズ可能です!プリセット、パターンもプログラム済みです。Mode:プログラム済み3パターン、スピード:8段階(パターン用)、Bright:8段階(パターン用)、シングルカラー設定:7カラー(プログラム済み)、RGB個別設定:赤・緑・青各20段階、セーブ機能付き。
発光ON/OFFなど全てリモコン操作で行えます。

【仕様】
・電源:DC12 / 24V(DCジャック2.1Φセンター+付き)
・出力:4A / 1ch(合計12A)
・リモコン付き
※LEDが12V仕様の場合、電源電圧は12Vで使用してください。
※MarcueeとFlashのエフェクト時にBrightnessを操作するとバグがでます。



【リモート&ミュージックLEDコントローラ】

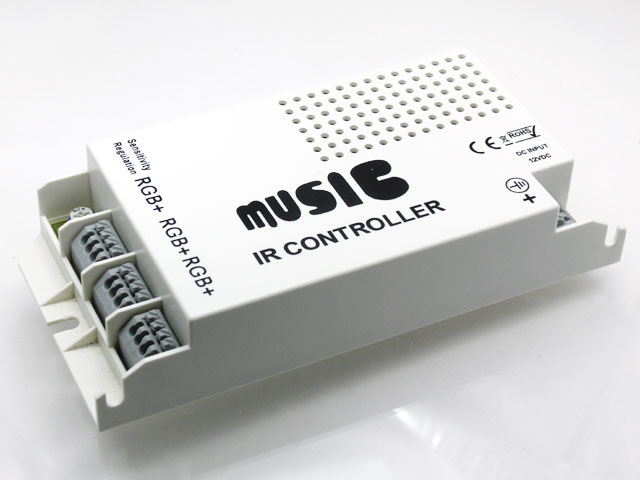

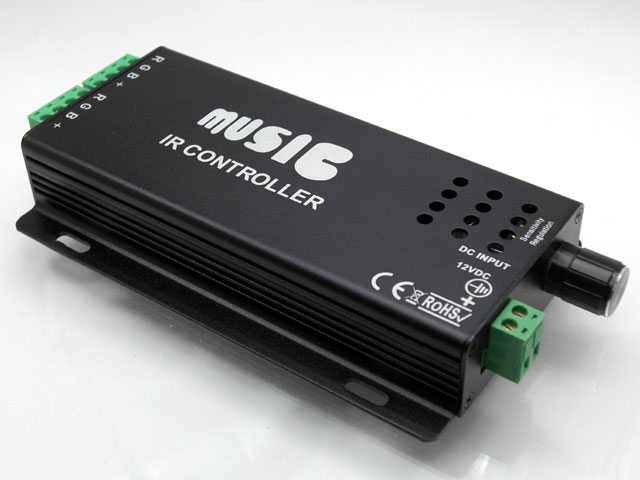

◆リモート&ミュージック テープLEDコントローラ60W 販売価格:¥5,500-
music1music6






音センサにより、音楽に合わせてRGBのテープLEDの光がリズムを刻む、見ているだけでも楽しいLEDコントローラ。操作系は全てリモコンで行い、点灯ON / OFF、16色の点灯カラー切り替え、輝度調節、点灯パターン(フラッシュ / フェード)速度調節可能、消灯⇒リズムでカラーチェンジ、フェード⇒リズムでカラーチェンジが可能。音センサの感度調節は、本体に付いている半固定抵抗で調節が行えますので音楽ソースやお好みに合わせて調節してください。フルカラーテープLEDは3つ接続できます。

【仕様】
・電源:DC12V(DCジャック2.1Φセンター+付き)
・出力電流:最大6A
・コントローラ消費電流:約100mA



◆リモート&ミュージック テープLEDコントローラ120W 販売価格:¥6,380-
music3music6






音センサにより、音楽に合わせてRGBのテープLEDの光がリズムを刻む、見ているだけでも楽しいLEDコントローラ。操作系は全てリモコンで行い、点灯 ON / OFF、16色の点灯カラー切り替え、輝度調節、点灯パターン(フラッシュ / フェード)速度調節可能、消灯⇒リズムでカラーチェンジ、フェード⇒リズムでカラーチェンジが可能。音センサの感度調節は、本体に付いている可変抵抗器で調節できますので、音楽ソースやお好みに合わせて調節してください。フルカラーテープLEDは2つ接続できます。

【仕様】
・電源:DC12V
・出力電流:最大12A
・コントローラ消費電流:約100mA
・リモコン付き

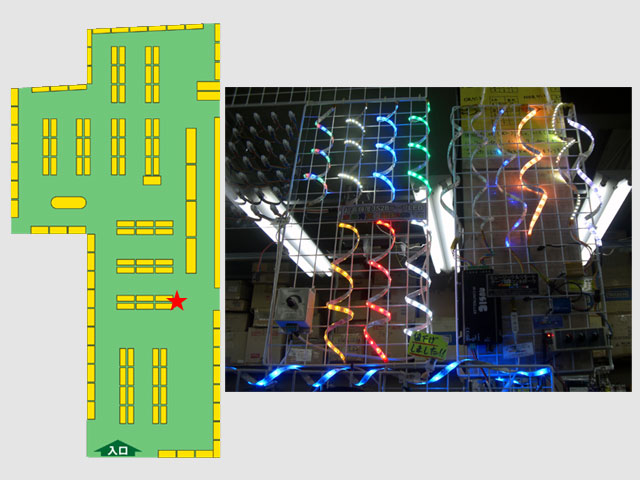

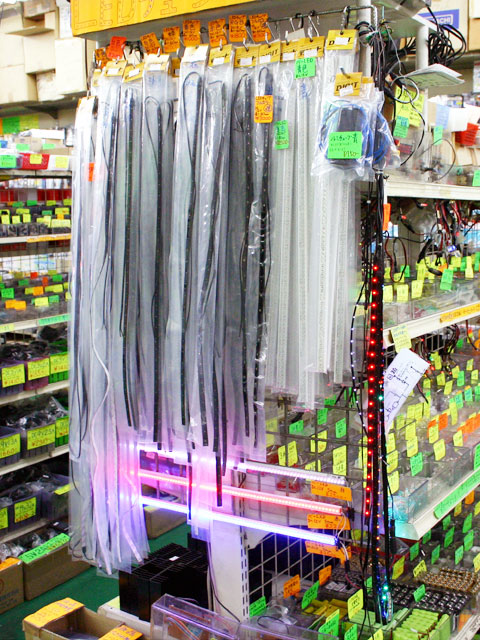

▼LEDコントローラ各種は、テープLED売り場にて販売中です!

店頭で展示デモを行っております
led_cont_uriba

















共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
単色用、フルカラー用ディマーコントローラ

その他のLEDコントローラは未登録商品の注文を参照の上
ダミーカートよりご注文ください。



このエントリーをはてなブックマークに追加

Clip to Evernote mixiチェック


個別記事TrackBack(0)

2012年10月25日

メロディモジュールを使った電子オルゴールキット

秋真っ只中ですが、もうクリスマスグッズがところどころで見られるようになり、世間では着々とクリスマスの準備が始まっているようです。
デジットでもこの時期になると、年中販売しているLEDやメロディIC等のパーツが、クリスマス関連商品に変身してしまいます。

さて今回は、クリスマス定番のメロディモジュールを使った電子オルゴールキットをご用意しましたのでご紹介いたします。TK088_1






クリスマスソングをメドレーで奏でるメロディモジュールを電子オルゴールとして使用するために、最小構成のパーツをセットにしてキット化にしました。

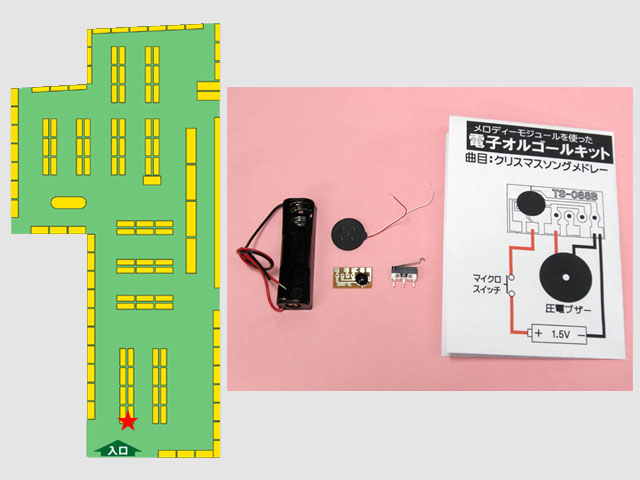

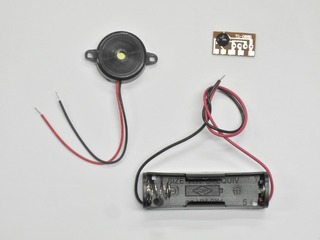

【商品構成】
ts088bbz






msum3x1

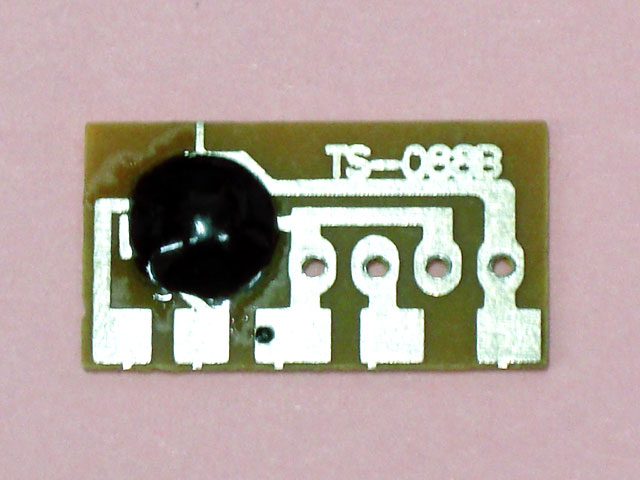

・メロディモジュール(曲目:クリスマスソングメドレー 3曲)
・圧電ブザー

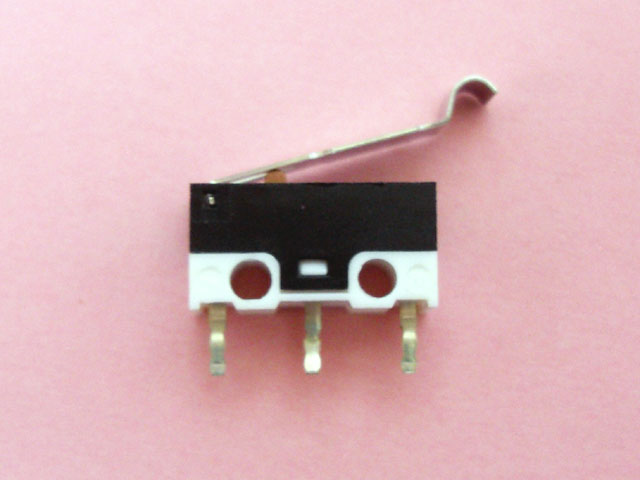

・マイクロスイッチ

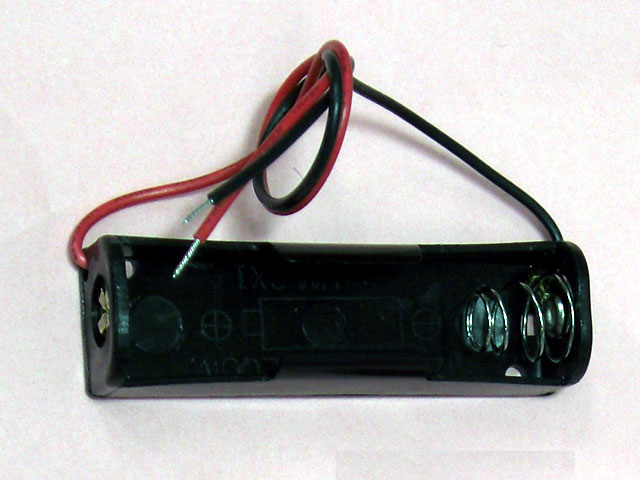

・電池ボックス 単3×1本タイプ(電池別売)
簡易説明書(クリックするとPDFでご覧いただけます)

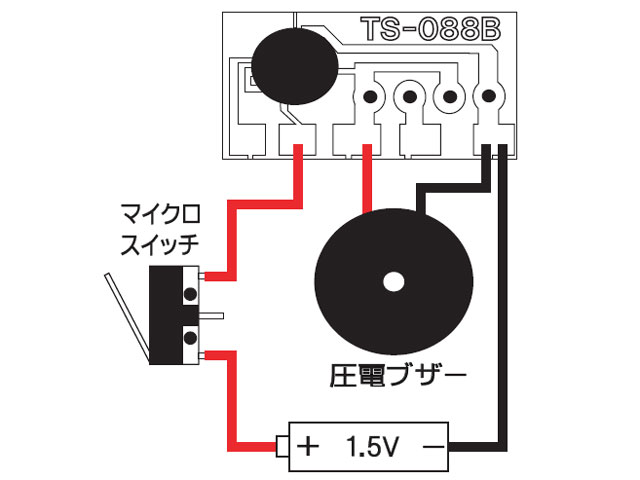

◆結線図
schこのメロディモジュール基板は、簡単な配線で動作しますので電子工作初心者の方でも手軽に作ることができます。あとは、お好みの箱を用意して電子オルゴールが出来上がります。箱のフタが閉じたときにマイクロスイッチのレバーが動作するよう、うまく位置を調整して取り付け位置を決めてください。



メロディモジュールを使った電子オルゴールキット(@Youtube)


電子オルゴールを自作して、友達や家族にプレゼントすると、きっとよろこばれると思います。
ぜひ、挑戦してみてください!

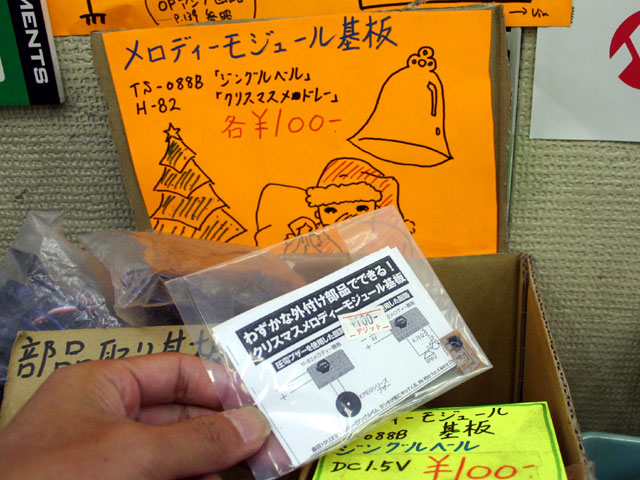

▼メロディモジュールを使った電子オルゴールキットは
入り口付近の特価品コーナーにて販売中!
ts088_uriba




















このエントリーをはてなブックマークに追加

Clip to Evernote mixiチェック


個別記事TrackBack(0)

2010年11月10日

クリスマス特集「電飾キット編」

(2013.11.13 UPDATE)
そろそろ街中がクリスマス色でにぎわう季節ですね。クリスマスツリーや庭、ベランダなどへの電飾の準備で忙しくなる頃だと思います。

ということで、デジット店内にもクリスマスに関連した商品がいろいろございますので、数回に分けて当デジットBlogにてご紹介していきます。

まずは
【電飾キット編】です!

LEDキャンドルキット
cand6






レンジ超高輝度LEDを採用した「CAN-D6」¥529-
組立説明書(PDF)

ロウソク色LEDを採用した「CAN-D6B」¥660-
組立説明書(PDF)

キャンドルシミュレータIC
による、ゆらゆらと揺らめくキャンドル風の炎をLEDで再現。LEDに高輝度LEDを採用、付属の光拡散キャップでLEDの光を拡散させます。PFMステップアップDC-DCコンバータによる昇圧回路搭載で、電池一本で動作が可能
です。

2010.11.18追記
共立エレショップにも登録しておりますのでご利用ください
LEDキャンドルキットシリーズ




キラキラ星共立限定版LED3φ

kir






KIR-16KE3
¥1,415-

組立説明書(PDF)

専用IC採用により部品点数が少なく、初心者にも最適です。点滅周期は、約1.25秒、0.67秒、0.42秒、0.15秒の4種類。LEDは3φ高輝度赤、緑、黄の3種類を合計16球使用。また、本キット同士を連結してLED数を増設可能です。

※本キットはデジットシリコンハウス共立エレショップのみの限定販売です。
数に限りがございますのでお早めに!


ミニクリスマスツリーの電飾として使用した一例です。
kir_minitree








LED順送りキット
led4015






LED-4015GTR(赤)
¥1,840-
組立説明書(PDF)

LED-4015GTB(青)¥1,840-
組立説明書(PDF)

LED-4015GTW(白)¥1,840-
組立説明書(PDF)

様々なシーンで使える汎用電飾キットのロングセラーです。8個のLEDがいろいろなパターンで順送り点灯します。LEDをツリーなどへバラバラに散りばめて設置すればキラキラ光るクリスマス電飾に流用できます。

2010.11.18追記
共立エレショップにも登録しておりますのでご利用ください
LED順送りキットシリーズ




点発珍GT
シリーズ

led55






LED-55GTR(赤)
組立説明書(PDF)

LED-55GTW(白)
組立説明書(PDF)
¥660-

こちらもロングセラーの電飾キットです。トランジスタ2石によるフリップフロップ回路で2個のLEDを交互に点滅させるキットです。このキットを複数設置すると
キラキラ光るクリスマス電飾に流用できます。LEDは超高輝度タイプを採用しています。

2010.11.18追記
共立エレショップにも登録しておりますのでご利用ください
点発珍GTシリーズ




ファイブフラッシャー2
ff13rb2






FF-13RB2¥920-
組立説明書(PDF)

☆形に配置した5個の超高輝度青色LEDがランダムに点滅するキットです。高輝度なのでツリーなど光のデコレーションしても最適です。

ファイブフラッシャーFF-13RB2動画


2010.11.18追記
共立エレショップにも登録しておりますのでご利用ください
ファイブフラッシャー2キット




電飾28号
pka28






PKA-28¥2,220-
組立説明書(PDF)

高輝度カラーレンズ赤色LED28個によるイルミネーションキットです。全LED同時点滅に加え打ち上げ花火のようなステップ点灯も可能です。ボリュームにより点滅速度が可変します。

電飾28号「PKA-28」動画


2010.11.18追記
共立エレショップにも登録しておりますのでご利用ください
電飾28号



CALKIT 「里のホタルキット」

satono_hotaru






ホタル2匹タイプ¥550-
ホタル6匹タイプ¥1,540-
ホタル10匹タイプ¥2,940-

PICマイコンを使用し部品点数を極力減らしたシンプルなキット。­6匹タイプと10匹タイプは光センサ(フォトトランジスタ)付きで、暗くなると自動点滅する仕様になっております。
2匹タイプには光センサ(フォトトランジスタ)は付属していませんが別途ご用意していただくと自動点滅に対応可能です


「里のホタル」動画

2匹タイプ、6匹タイプ、10匹タイプを同じケースに入れてデジットの店頭にて展示しております!

(2013.11.13 追記)
共立エレショップに登録!通販ご希望の方はご利用ください。

里のほたるキット各種



デジットオリジナルキット
night_rraider16&2






オリジナルナイトライダー16キット¥3,800-

組立説明書(PDF)

オリジナルナイトライダーIIキット
¥3,200-
組立説明書(PDF)


16個のLEDを自在に点灯制御し、オリジナルナイトライダーなどの電飾を作るキッ­トです。

night_rraider16
night_rraider2






「ナイトライダー16キット」(
写真左は8種の点滅パターン、8種の速度、8種の調光­が可能で、「ナイトライダーIIキット」(写真右)は調光、速度調整、パターン切替の機能(基板)を省­いたタイプです。

いずれもプログラムはあらかじめ書込済で、プログラムのデータを変更することによりオリジナルの点灯­パターンを作ることができます。
※プログラムの変更にはデジットオリジナルAVRライター「AVRWRT」­が別途必要です

お好みに電飾点灯パターンが作れるうえに、マイコンの学習にもなります。
イチオシです!


オリジナルナイトライダーIIキット動画


2010.11.18追記
共立エレショップにも登録しておりますのでご利用ください
オリジナルナイトライダー16 DNR-16
http://eleshop.jp/shop/g/g749411/



次回クリスマス特集 第2弾につづく
