テキサス レールスプリッタ・高精度仮想GND 「TLE2426」

(2013.05.26 UPDATE)
テキサス社のTLE2426は、仮想GNDを作り
単一電源から正負電源を生成できるICです。
tle2426






仮想GNDの作り方は、抵抗で分圧、バッテリー2個使用、オペアンプやバッファICを利用するなど様々な手法がありますがTLE2426であれば、手軽かつ高精度(±1%)な正負電源を作ることができますので、両電源のオペアンプを使う回路を単一電源で使用したい場合などに有効です。また、消費電流が5V時で170uAと少ないため電池駆動のポータブル機器(ヘッドホンアンプ等)にも最適です。

各パッケージのピンアサイン

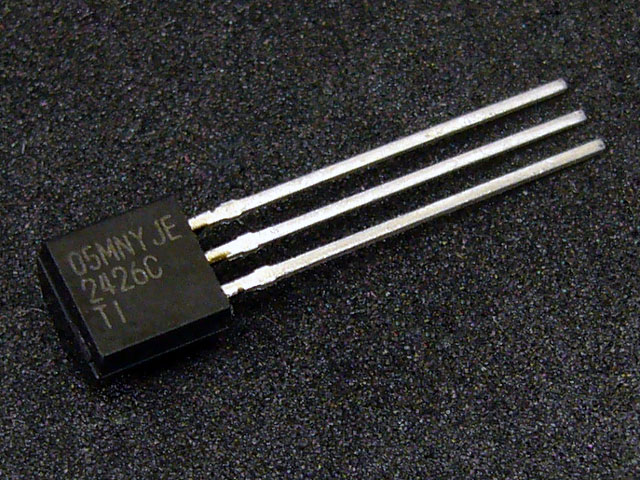

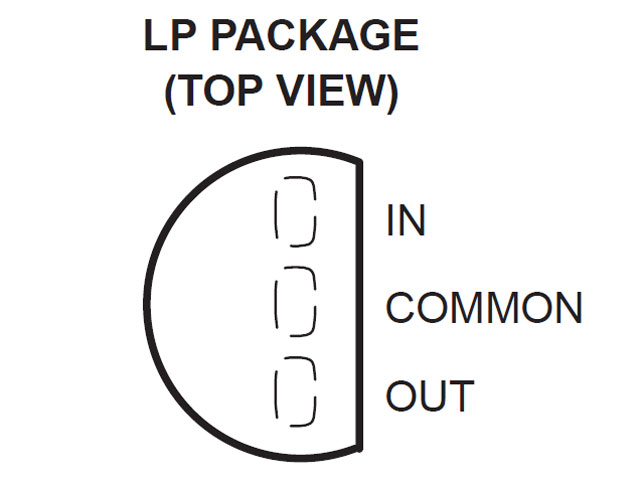

TLE2426CLP

tlr2426clptle2426clp_pin






TO-92パッケージでコンパクトに回路に収める場合に最適です。
足配置図はICを上から見た図となっております。

TLE2426CP

tle2426cptle2426cp_pin






DIPパッケージタイプはピーク to ピークノイズを軽減してくれるノイズリダクション端子が付いているのが特徴です。

接続例
TLE2426CLP(TO-92)
TLE2426CP(DIP-8P)
tle2426clp_schtle2426cp_sch

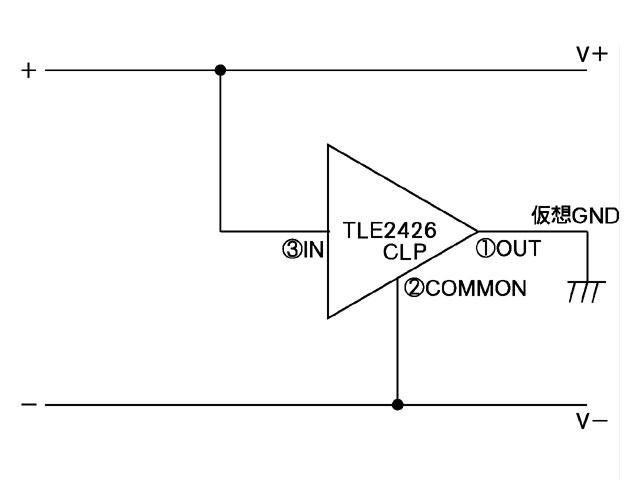

使用方法はこのような感じで簡単です。とりあえずこのままでも分圧できますが、入力側や出力側にコンデンサを入れられる方が良いと思います。

ノイスリダクション端子
DIPタイプのTLE2426CPには
ノイズリダクション端子が付いており、外付けコンデンサ(1uF)をノイズリダクション端子(8番ピン)とV-の間に入れることで機能し、ピーク to ピークノイズが軽減されるありがたい機能です。

TLE2426の内部構成
tle2426_in

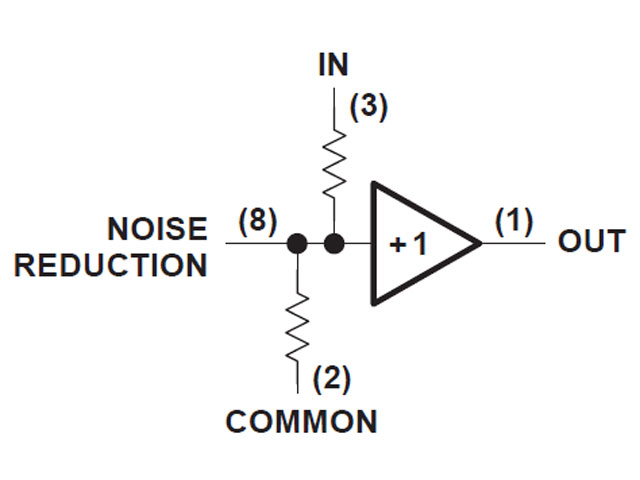

TLE2426の内部構成は、抵抗で分圧+ボルテージフォロア(1倍アンプ)の組み合わせでできており、いわゆるオペアンプで作る仮想GNDの回路が1チップに収まっているようなICです。

【仕様】
入力電圧:4~40V、消費電流:170uA(min@5V)
出力電流:ソース=20mA・シンク=20mA、出力電圧誤差:±1%
低imp出力:0.0075Ω
DATASHEET

販売価格:TLE2426CLP(TO-92):¥180-
販売価格:TLE2426CP(DIP):¥180-


【関連商品】(2013.05.26 追記)
仮想グラウンド電源キット「KASOU_GND」 販売価格:¥1,600-レールスプリッタ
gndkasougnd_sch






24V入力 / ±12V出力時で連続で最大0.2Aまで流せます。
「KASOU_GND」の詳細はBlog記事をご覧ください。
Blog記事:低ひずみ・高音質!ハイエンド・ステレオヘッドホンアンプキット


レールスプリッタ・高精度仮想GND 「TLE2426」は
電源用IC売り場のにて販売中!
tle2426_uriba


















共立エレショップにも登録されておりますので通販ご希望の方は
ご利用ください。
レールスプリッタ・高精度仮想GND / TLE2426


このエントリーをはてなブックマークに追加

mixiチェック


個別記事TrackBack(0)

2011年02月28日

ハイパワーLED放熱用アルミ基板が5種類入荷!

デジットで取り扱っているエミッタ型ハイパワーLEDは強力な明るさを放ちますが、その分発熱量が多いために使用時は放熱処理を施す必要があります。
しかし、直接放熱器に取り付けるにもハイパワーLEDは形状的に硬化式シリコングリスで貼り付けるしかなく、また、端子がむき出しの上に曲がりなどに弱いので端子処理に気を使います。

そこで便利なのがハイパワーLED放熱用アルミ基板です。
今回、OptpSupply社より5種類のアルミ基板が入荷しました!

led_alm_board






特徴として
・ハイパワーLEDを直接実装が可能。
・通常の基板に比べて放熱効果が高い
・放熱器への取り付けが容易になる
・端子の取り出しが容易
ハイパワーLEDを使用するにあたり、非常に便利です。

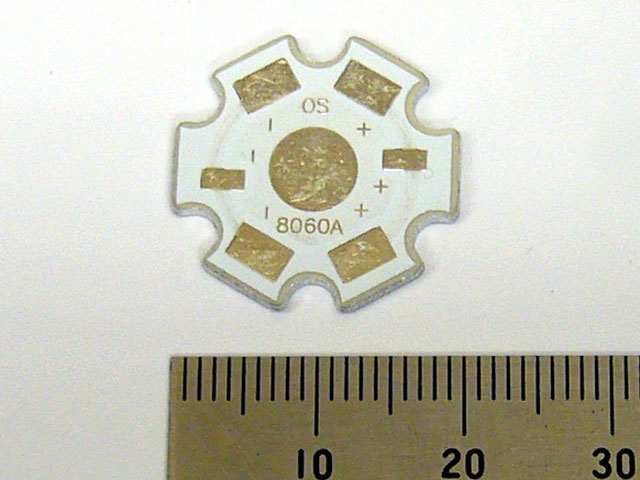

1W&3Wスター型アルミ基板
OSMCPCB8060B(1W用)OSMCPCB8060A(3W用)
8060b8060a






ハイパワーLEDを1個実装できるスター型アルミ基板です。
1W用と3W用がございますのでLEDに合わせてお選びください。
6箇所ある切欠きを利用してネジで固定が可能です。

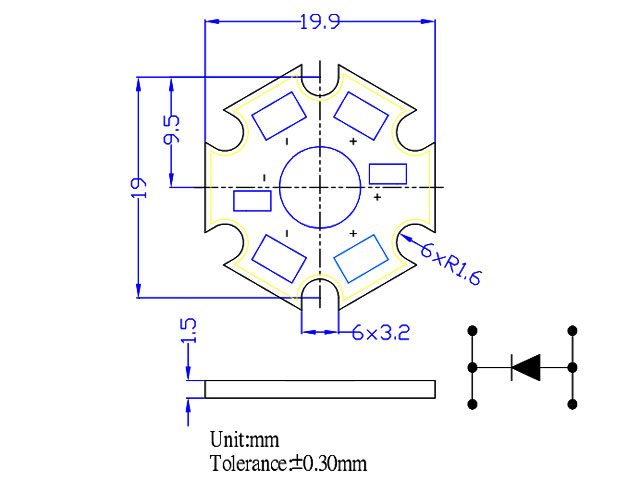

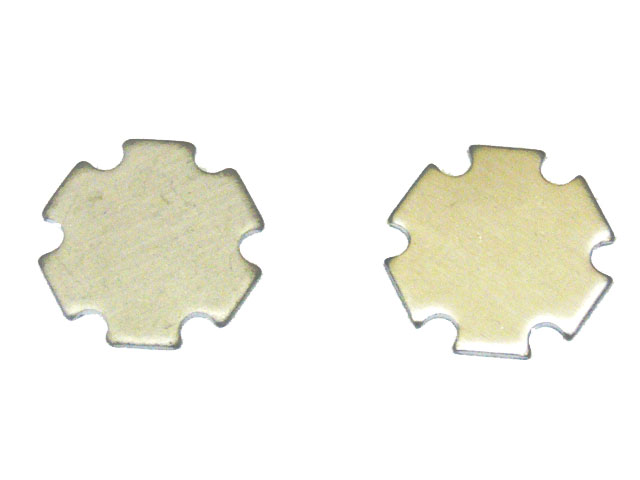

裏面サイズ
8060_ura8060b_size






センターのランドおよび基板の裏面は
絶縁されております。
電極端子が+・-共に2箇所ずつありますので、電極の取り出しが容易です。
DATASHEET

販売価格
OSMCPCB8060B(1W用):¥50-
OSMCPCB8060A(
3W用):¥100-



1W×3個用アルミ基板
OSPR3X03ハイパワーLED実装例
ospr3x03ospr3x03_onled

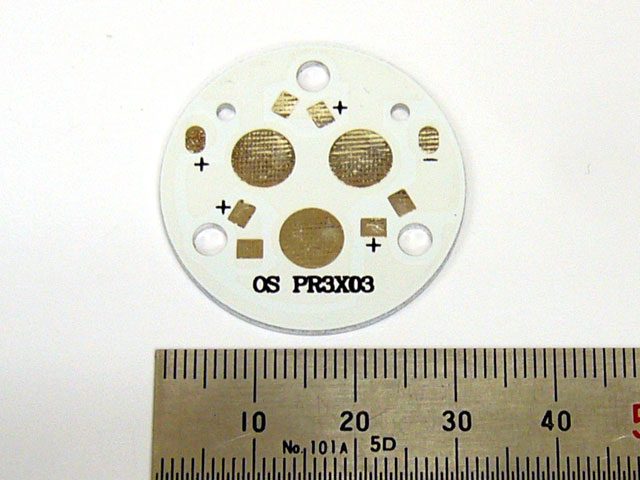

1WのハイパワーLEDを3個実装可能な円形のアルミ基板です。

基板上のパターンは3個直列接続となっておりますので、ご使用の際は注意してください。

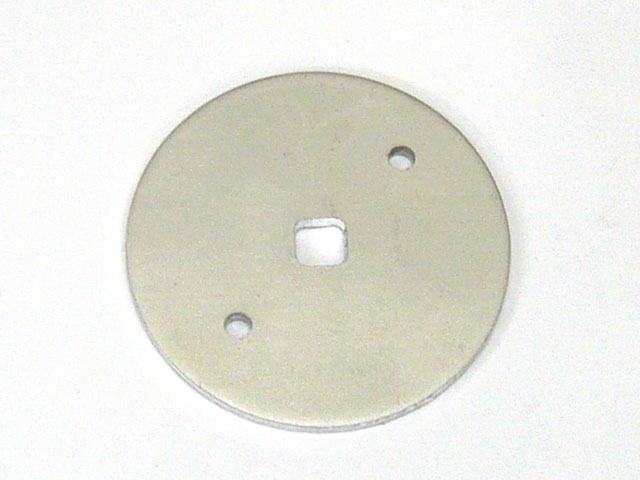

裏面サイズ
ospr3x03_uraospr3x03_size






外形:Φ31.5mm、取り付け穴Φ3mm×3個、ワイヤー引き出し用穴φ2×2個、電極取り出し端子は+・-共に1個。
センターのランドおよび基板の裏面は絶縁されています。

販売価格
OSPR3X031W×3個用直列接続タイプ:¥150-



1W×4個用アルミ基板

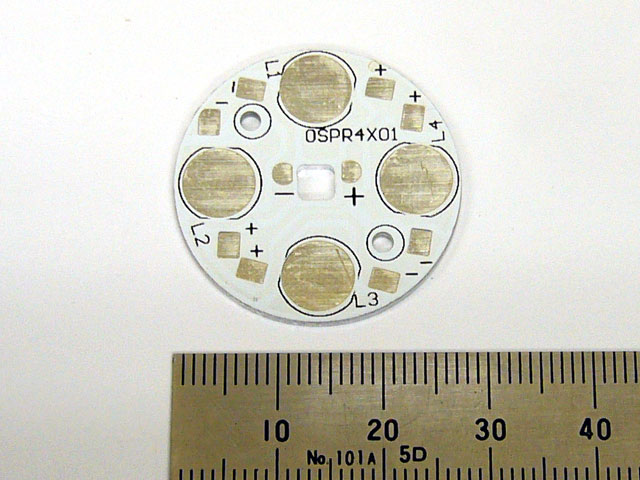

OSPR4X01
ハイパワーLED実装例
ospr4x01ospr4x01_onled

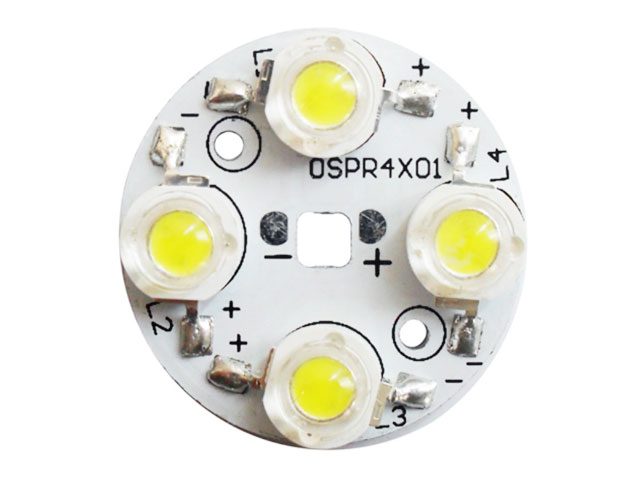

1WのハイパワーLEDを4個実装可能な円形のアルミ基板です。

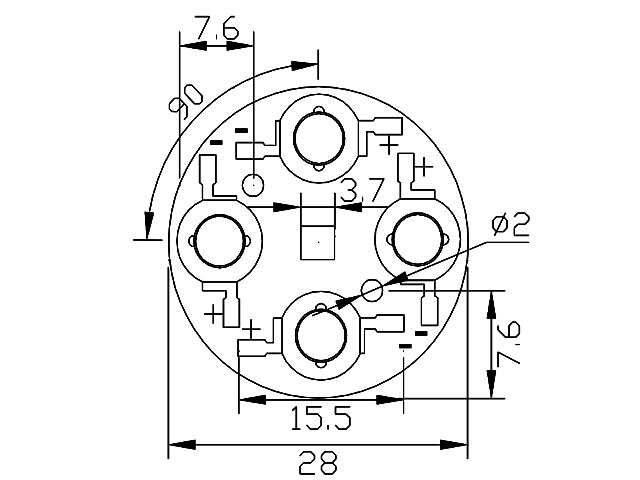

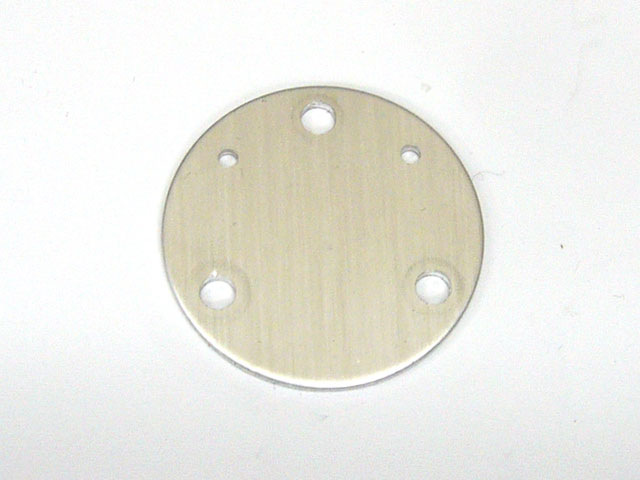

サイズ
パターン
ospr4x01_sizeospr4x01_sch






このアルミ基板は、基板上のパターンが4個並列接続となっておりますので、ご使用の際は注意してください。

裏面
ospr4x01_ura







外形:Φ28mm、取り付け穴Φ2mm×2個、ワイヤー引き出し用穴3.7mm角×1個、電極取り出し端子はアルミ基板のセンターに+・-共に1個、また、
センターのランドおよび基板の裏面は電極と絶縁されております。

販売価格
OSPR4X011W×4個用並列接続タイプ:¥150-



1W×4個用アルミ基板

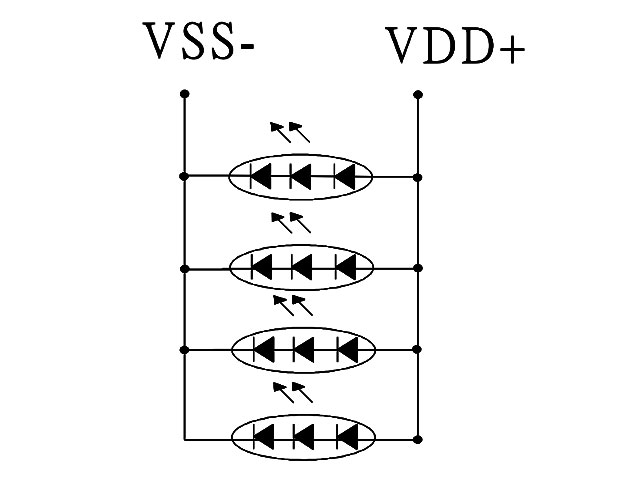

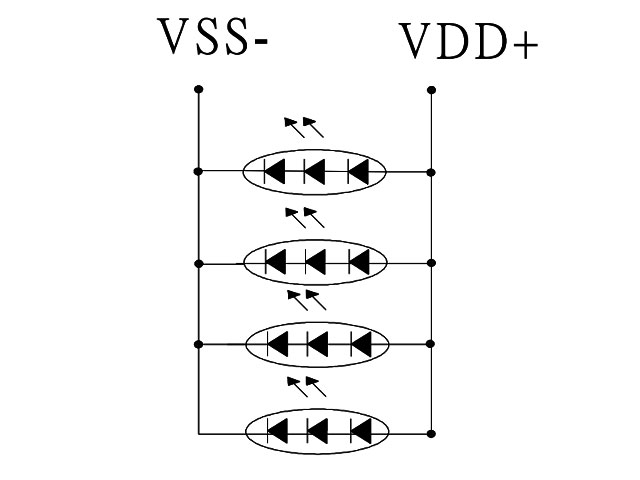

OSPL4X01□□□□□□□□□□□パターン
ospl4x01
ospl4x01_sch






1WのハイパワーLEDを4個実装可能な角型のアルミ基板です。
こちらも基板上のパターンが4個
並列接続となっております。

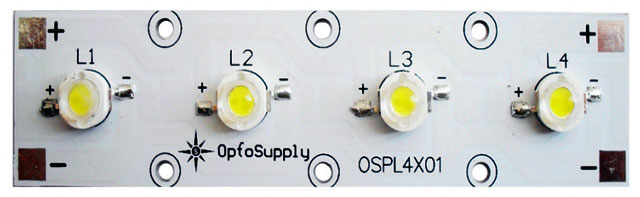

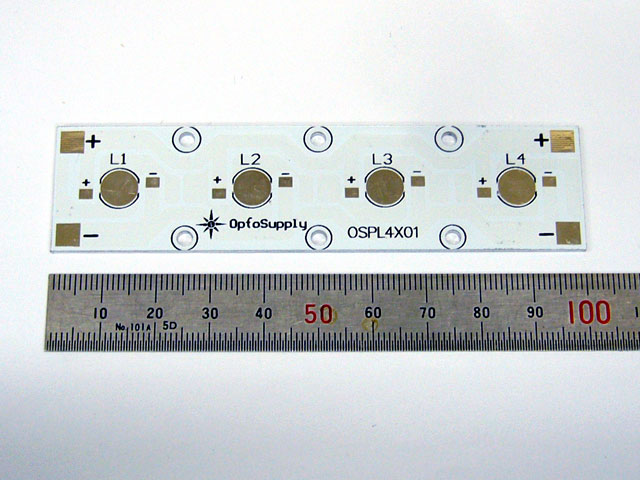

ハイパワーLED実装例
ospl4x01_onled






電極取り出し端子は+・-共に2個、
センターのランドおよび基板の裏面は電極と絶縁されております。


裏面
led_almboard_ura





サイズ

ospl4x01_size

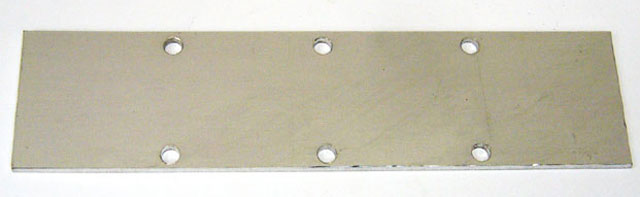

外形:W100×D25mm、取り付け穴Φ3mm×6個付いています。

アプリケーションとして自作LED電気スタンドなどに使えそうな形状ですね。

販売価格
OSPL4X01(1W×4個用並列接続タイプ):¥220-

これまでハイパワーLEDは扱いにくいゆえに敬遠されていた方も、このアルミ基板があれば、ハイパワLEDも一気に身近なものになります!
これからもハイパワーLEDおよび関連商品が続々と増えていきますのでお楽しみに!


(2011.03.15追記)
共立エレショップに登録いたしましたので通販ご希望の方はご利用ください。
ハイパワーLED用アルミ基板 各種

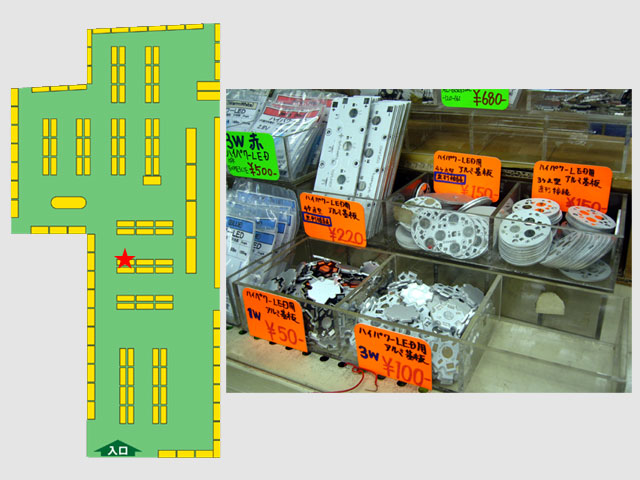

▼Opto Supply 1W & 3W ハイパワーLED Emitter型は
LED売り場の最上段にて販売中!
LED_ALM_URIBA


このエントリーをはてなブックマークに追加

mixiチェック


個別記事TrackBack(0)

2011年02月27日

名取製作所 接着式スペーサ・ペテット「T-600」

プリント基板やユニバーサル基板をケースに穴あけ加工する事なく簡単に取り付け・固定できる名取製作所の接着式スペーサ・ペテット「T-600」のご紹介です!

t600t600r







基板をケースに固定する場合、一般的にスペーサ(サポート)を使用しますが、ケースに穴あけ加工が必要となります。

ペテットは、裏面が粘着テープになっていて、ケースに貼り付けるだけで簡単に取り付けが可能という便利なスペーサです。
ボス部にはM3ナットが埋め込まれているので別途ナットを必要とせず、基板の固定穴にM3のネジを通してペテットに固定ができます。対応するネジの長さは6~10mmです。

ペテットの裏面に付いている粘着テープが非常に強力で、一度貼り付けてしまえば、かなり強力に固定してくれますので多少のショックでも剥がれてしまうことはありません。更に保持力を高めたい場合や貼り付け面が木材などの場合は、ペテットの中心に固定穴(3φ)が開いておりますので、
皿ネジで固定することも可能です。

また、基板にペテットを先に固定してからケースに貼り付けができるので、基板とスペーサの穴位置調整も不要です。

何といってもスペーサの組み込み作業がない分、作業性が大幅にアップしますので、現場、学校、電子工作などあらゆる場面で幅広くご使用いただけます。


t600_demo1t600_demo2
デジットでも店頭用展示品の基板の固定に活用しております!




本当に便利ですので、一度お試しください!

【仕様】
外形:25×25mm、高さ:10mm、ボス部内蔵ナット:M3、固定用ネジ穴:3φ

販売価格:¥60-


▼接着式スペーサ ペテット「T-600」は
スペーサ売り場にて販売中!

t600_uriba

















共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
接着式スペーサ「ペテット」 / T-600
